TECHNICAL DOCUMENT

バーモントキャスティングス ASPEN
図面

1ページの技術資料

この資料について

メーカー: バーモントキャスティングス
機種: ASPEN
資料種別: 図面
ページ数: 1ページ

資料の内容

画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。

テキスト内容

この資料から読み取れるテキストです。

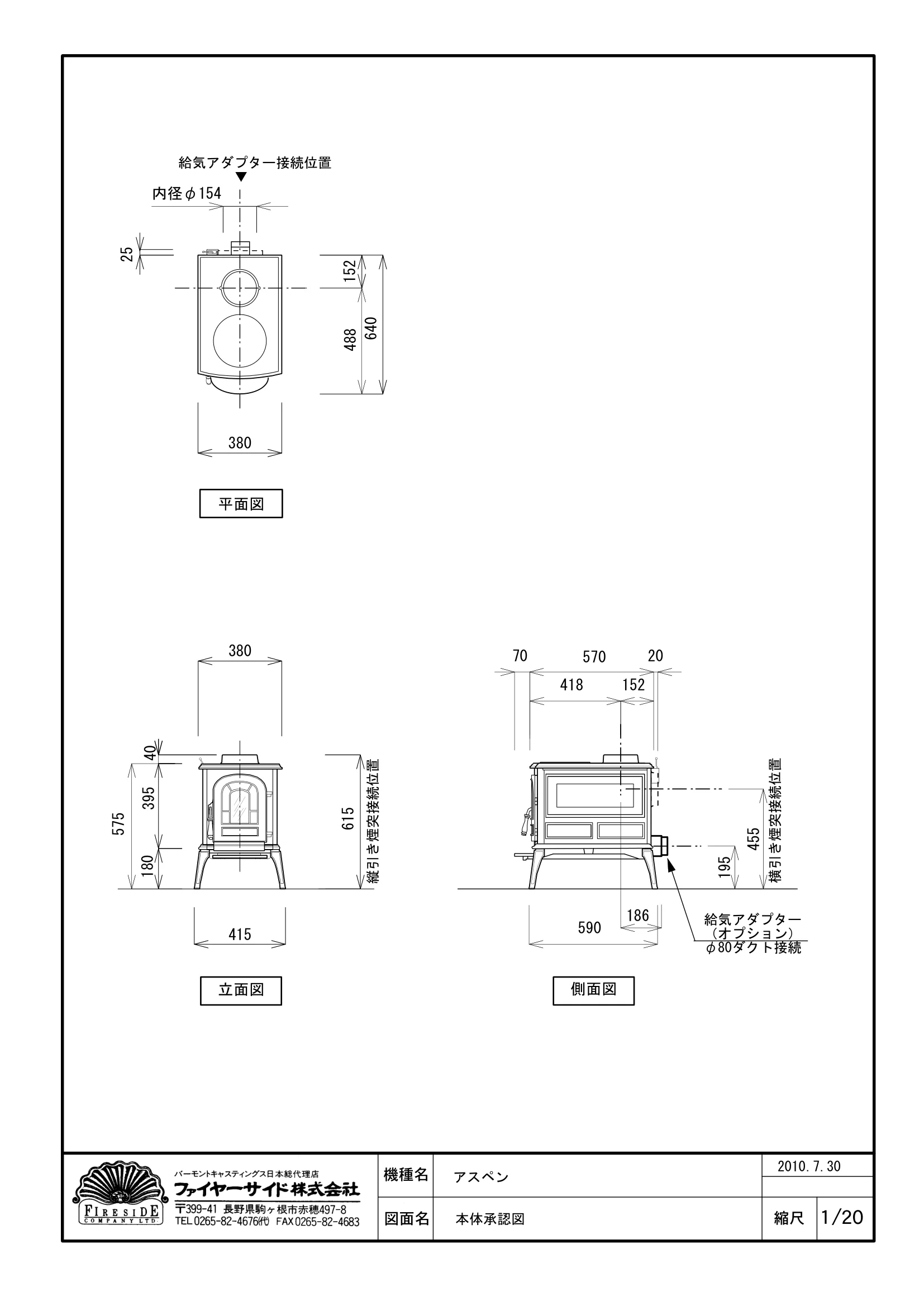

機種名図面名縮尺1/20 アスペン本体承認図 2010.7.30 給気アダプター接続位置 ▼ 立面図平面図側面図内径φ154 152 640 25 380 415 380 180 395 575 615 縦引き煙突接続位置 70 418 152 20 195 455 横引き煙突接続位置 590 給気アダプター（オプション） φ80ダクト接続 570 488 186 40

PDFをダウンロード

この資料の原本（PDF）をダウンロードできます。

図面をPDFで開く
