バーモントキャスティングス DEFIANT（2009年版）
図面

1ページの技術資料

この資料について

メーカー: バーモントキャスティングス
機種: DEFIANT（2009年版）
資料種別: 図面
ページ数: 1ページ

資料の内容

画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。

テキスト内容

この資料から読み取れるテキストです。

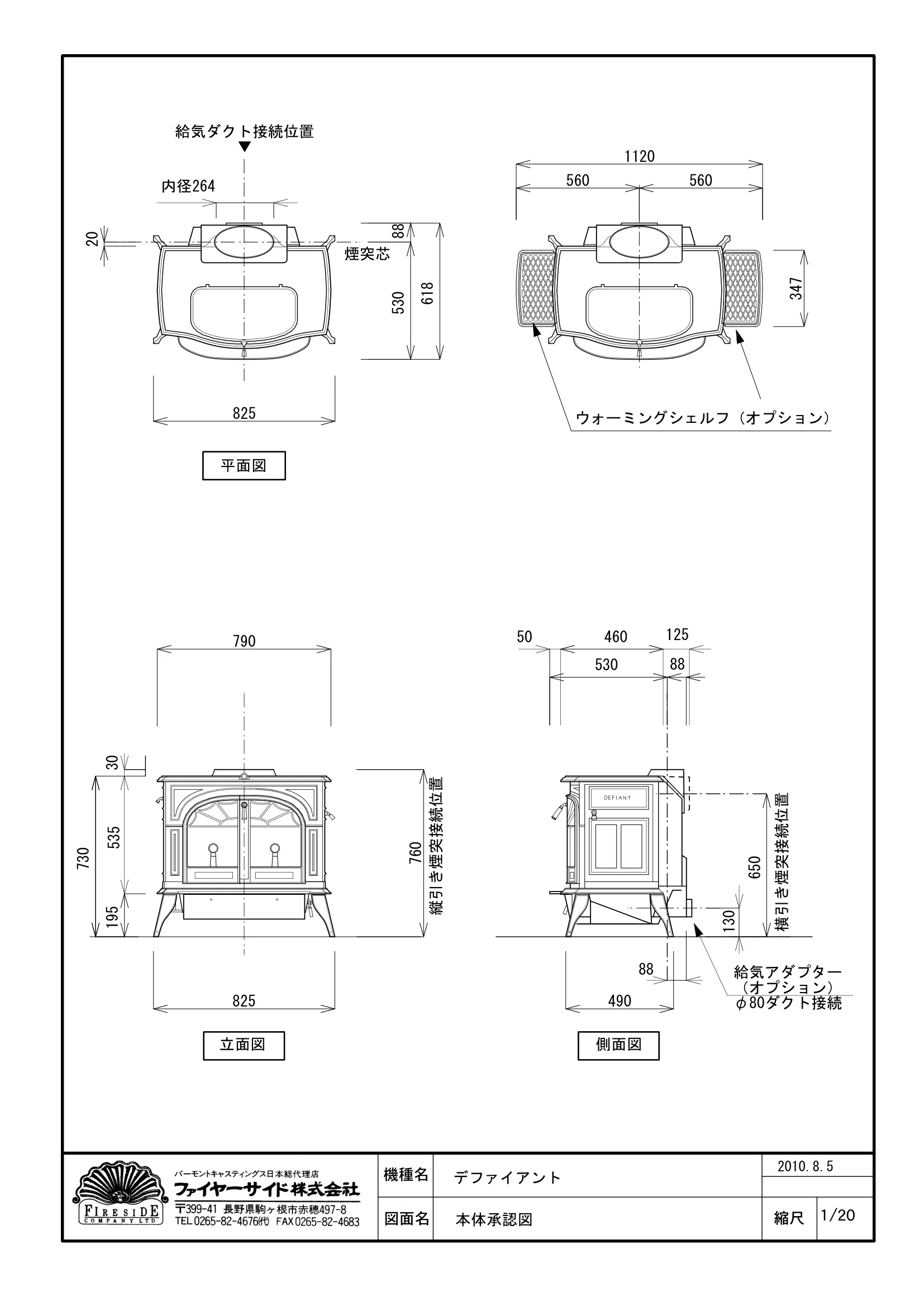

機種名図面名縮尺 1/20 デファイアント本体承認図 2010.8.5 平面図立面図側面図ウォーミングシェルフ（オプション）煙突芯横引き煙突接続位置給気アダプター（オプション） φ80ダクト接続給気ダクト接続位置 ▼ 内径264 825 20 618 530 88 560 560 1120 347 790 460 530 88 730 825 490 195 760 縦引き煙突接続位置 650 130 535 50 125 88 30
