バーモントキャスティングス ENCORE8（2009年版）
図面

1ページの技術資料

この資料について

メーカー: バーモントキャスティングス
機種: ENCORE8（2009年版）
資料種別: 図面
ページ数: 1ページ

資料の内容

画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。

テキスト内容

この資料から読み取れるテキストです。

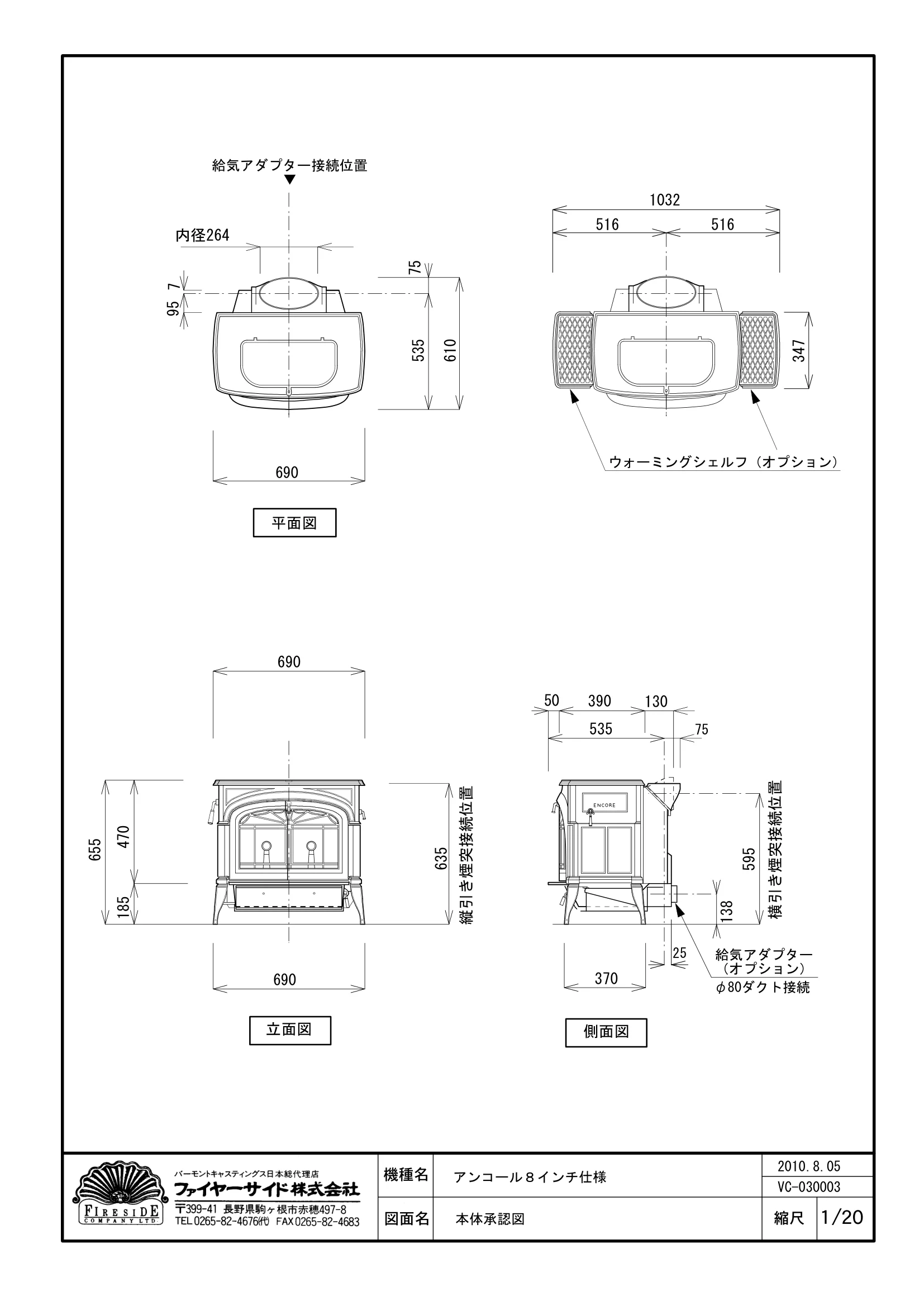

機種名図面名縮尺1/20 アンコール８インチ仕様本体承認図 2010.8.05 VC-030003 25 内径264 50 130 535 595 635 390 95 370 690 690 75 610 690 655 185 470 535 縦引き煙突接続位置横引き煙突接続位置平面図立面図側面図 138 給気アダプター接続位置 ▼ 給気アダプター（オプション） φ80ダクト接続 516 516 1032 7 75 347 ウォーミングシェルフ（オプション）
