バーモントキャスティングス INTREPID2

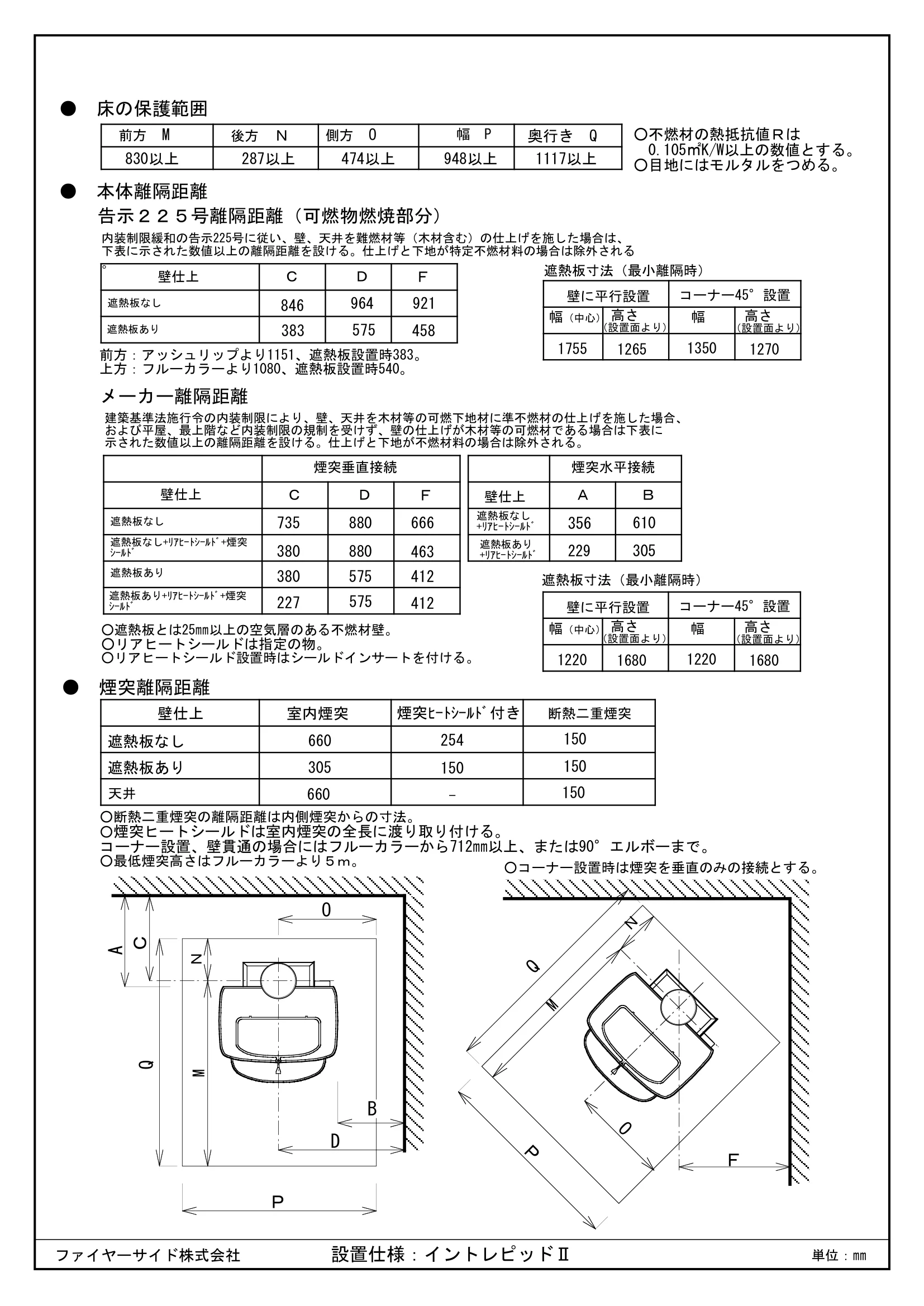

設置計画資料

●　本体離隔距離 メーカー離隔距離 前方　M 後方　Ｎ 側方　O 幅　P 奥行き　Q 830以上 287以上 474以上 948以上 1117以上 ●　床の保護範囲 356 610 壁仕上 遮熱板なし +ﾘｱﾋｰﾄｼｰﾙﾄﾞ 遮熱板あり +ﾘｱﾋｰﾄｼｰﾙﾄﾞ ＡＢ 229 305 煙突水平接続 735 880 壁仕上 遮熱板なし 遮熱板なし+ﾘｱﾋｰﾄｼｰﾙﾄﾞ+煙突 ｼｰﾙﾄﾞ 遮熱板あり 遮熱板あり+ﾘｱﾋｰﾄｼｰﾙﾄﾞ+煙突 ｼｰﾙﾄﾞ ＣＤ 666 Ｆ 380 227 575 575 463 380 412 412 880 煙突垂直接続 ＦＣDＮQＰOMＮQＰMBA 1265 1350 846 964 壁仕上 遮熱板なし 遮熱板あり ＣＤ 921 Ｆ 458 383 575 告示２２５号離隔距離（可燃物燃焼部分） 前方：アッシュリップより1151、遮熱板設置時383。 上方：フルーカラーより1080、遮熱板設置時540。 遮熱板寸法（最小離隔時） 幅（中心）　高さ （設置面より） 幅 1755 ○コーナー設置時は煙突を垂直のみの接続とする。 設置仕様：イントレピッドⅡ 壁に平行設置 コーナー45°設置 高さ （設置面より） 1270 ○遮熱板とは25㎜以上の空気層のある不燃材壁。 ○リアヒートシールドは指定の物。 ○リアヒートシールド設置時はシールドインサートを付ける。 遮熱板寸法（最小離隔時） 1680 1220 単位：㎜ 幅（中心）　高さ （設置面より） 幅 1220 壁に平行設置 コーナー45°設置 高さ （設置面より） 1680 660 254 壁仕上 遮熱板なし 室内煙突 遮熱板あり 煙突ﾋｰﾄｼｰﾙﾄﾞ付き 305 150 ●　煙突離隔距離 天井 660 断熱二重煙突 150 150 150 ○断熱二重煙突の離隔距離は内側煙突からの寸法。 ○煙突ヒートシールドは室内煙突の全長に渡り取り付ける。 コーナー設置、壁貫通の場合にはフルーカラーから712㎜以上、または90°エルボーまで。 ○最低煙突高さはフルーカラーより５ｍ。 - ○不燃材の熱抵抗値Ｒは 0.105㎡K/W以上の数値とする。 ○目地にはモルタルをつめる。 建築基準法施行令の内装制限により、壁、天井を木材等の可燃下地材に準不燃材の仕上げを施した場合、 および平屋、最上階など内装制限の規制を受けず、壁の仕上げが木材等の可燃材である場合は下表に 示された数値以上の離隔距離を設ける。仕上げと下地が不燃材料の場合は除外される。 内装制限緩和の告示225号に従い、壁、天井を難燃材等（木材含む）の仕上げを施した場合は、 下表に示された数値以上の離隔距離を設ける。仕上げと下地が特定不燃材料の場合は除外される 。 ファイヤーサイド株式会社 O
