DEMANINCOR DOMINO6（2022年版）
図面

1ページの技術資料

この資料について

メーカー
機種
DEMANINCOR DOMINO6（2022年版）
資料種別
図面
ページ数
1ページ

資料の内容

画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。

DEMANINCOR DOMINO6（2022年版） 図面

テキスト内容

この資料から読み取れるテキストです。

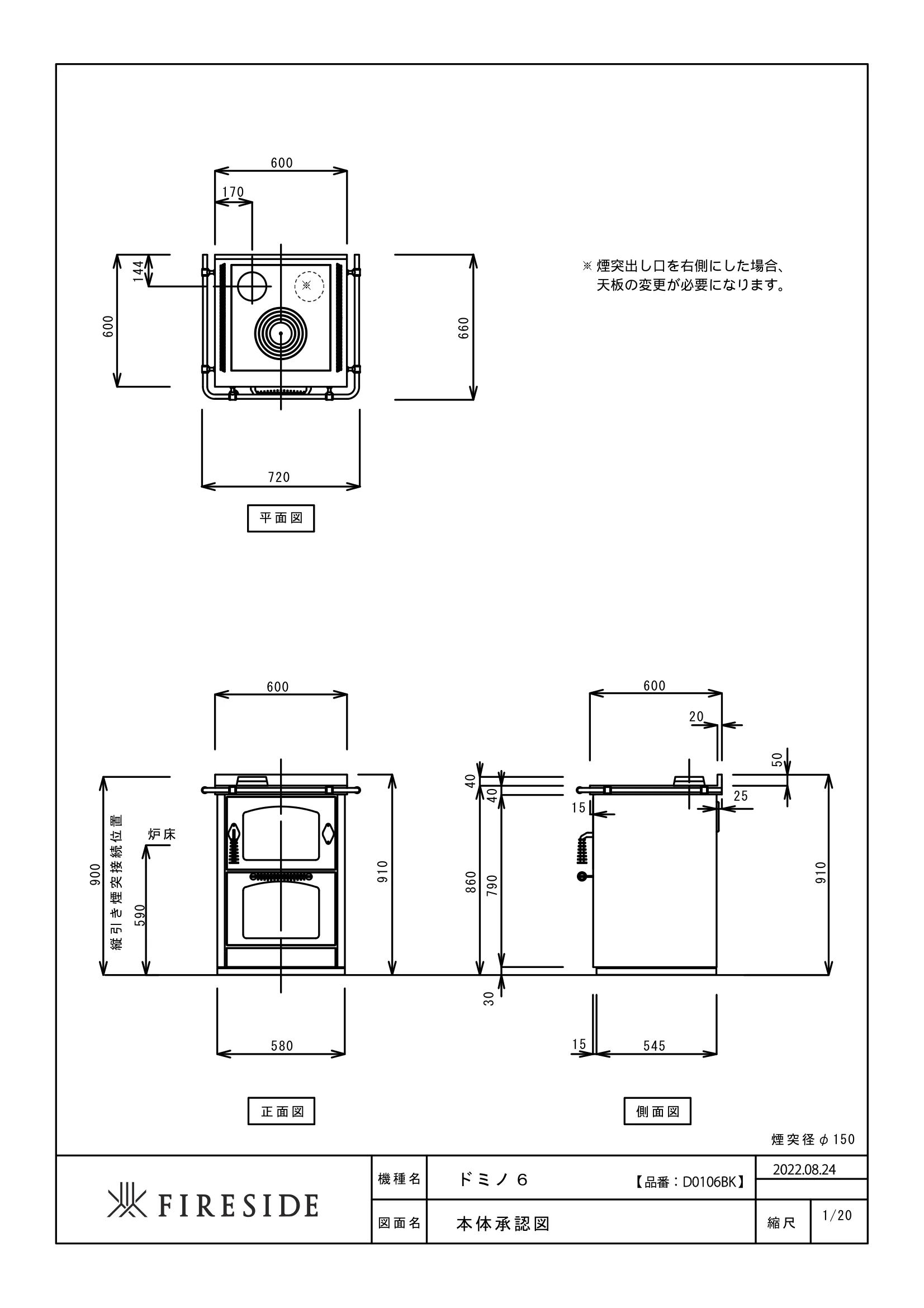

縮尺 1/20 ドミノ６ 図面名 平面図 144 660 600 720 600 170 600 910 炉床 590 縦引き煙突接続位置 900 580 545 15 860 790 40 40 15 25 50 910 600 20 正面図 側面図 機種名 本体承認図 煙突径φ 150 2022.08.24 30 '' 【 品番：D0106BK 】 ※ ※煙突出し口を右側にした場合、 天板の変更が必要になります。
