TECHNICAL DOCUMENT

ドブレ 640 760
ガスケット図

1ページの技術資料

この資料について

メーカー: ドブレ
機種: 640 760
資料種別: ガスケット図
ページ数: 1ページ

資料の内容

画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。

テキスト内容

この資料から読み取れるテキストです。

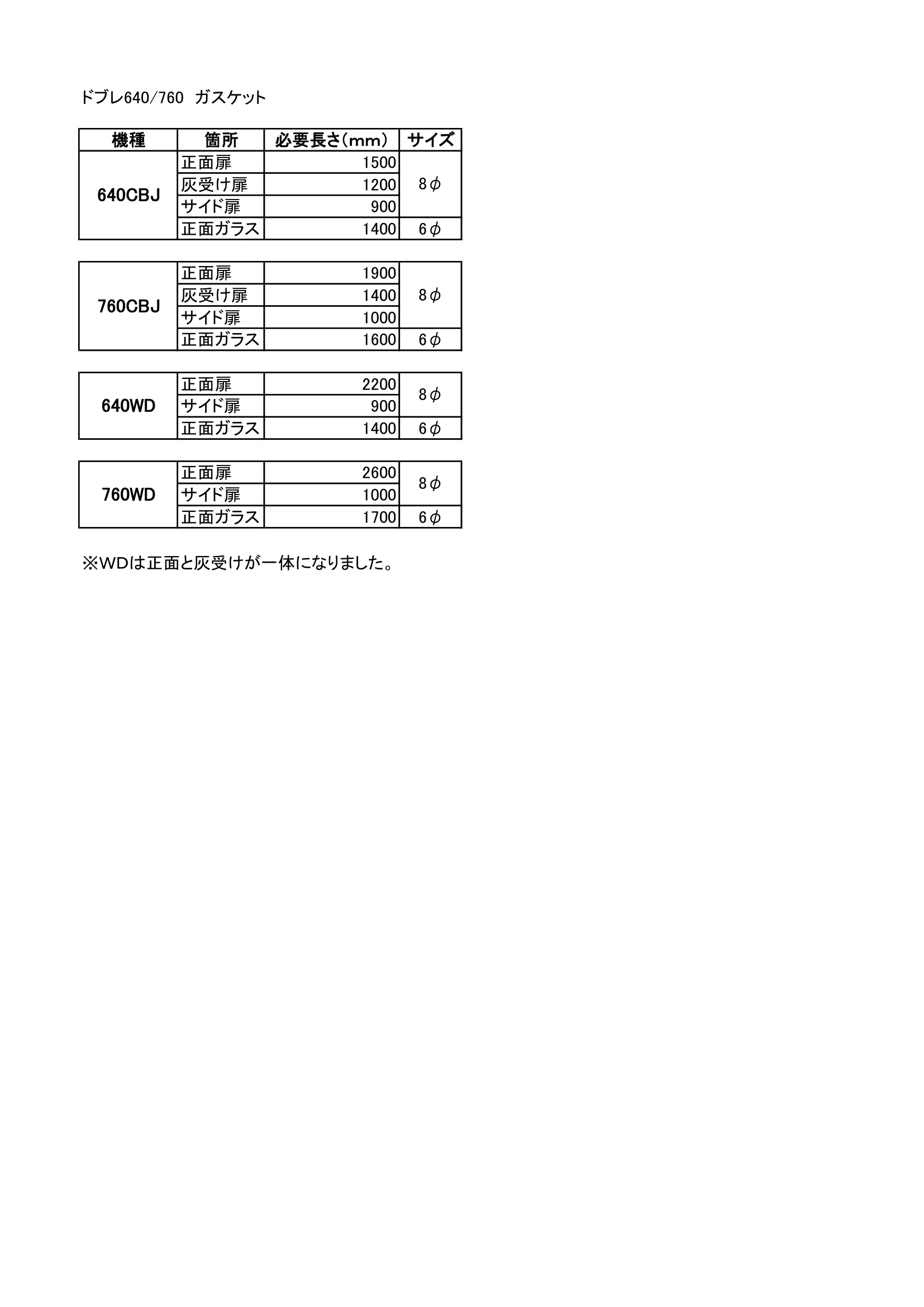

ドブレ640/760　ガスケット機種箇所必要長さ（ｍｍ）サイズ正面扉 1500 灰受け扉 1200 サイド扉 900 正面ガラス 1400 6φ 正面扉 1900 灰受け扉 1400 サイド扉 1000 正面ガラス 1600 6φ 正面扉 2200 サイド扉 900 正面ガラス 1400 6φ 正面扉 2600 サイド扉 1000 正面ガラス 1700 6φ ※ＷＤは正面と灰受けが一体になりました。 760WD 8φ 640CBJ 8φ 760CBJ 8φ 640WD 8φ

PDFをダウンロード

この資料の原本（PDF）をダウンロードできます。

ガスケット図をPDFで開く
