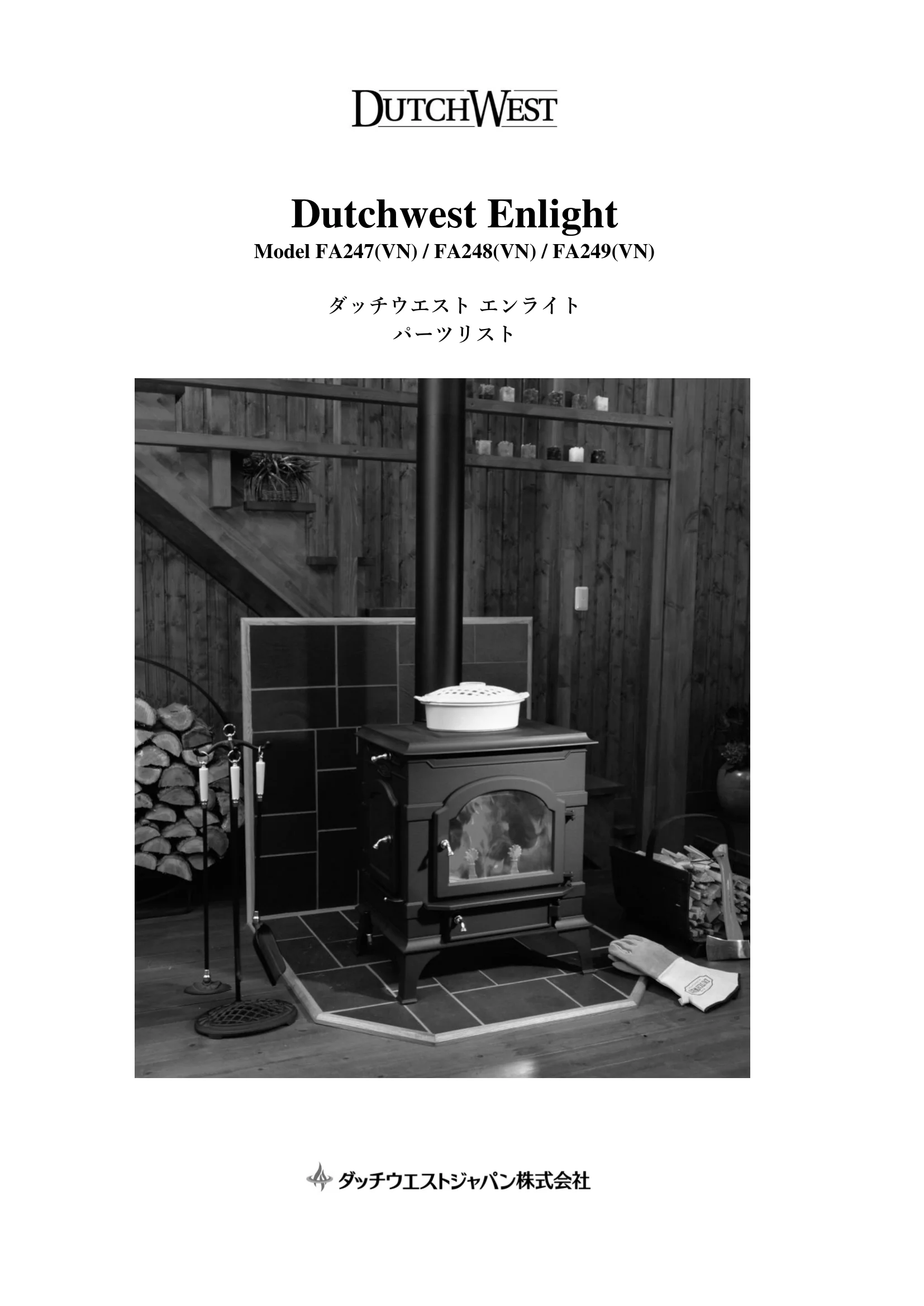

ダッチウエスト ENLIGHT（2023年版）
パーツリスト

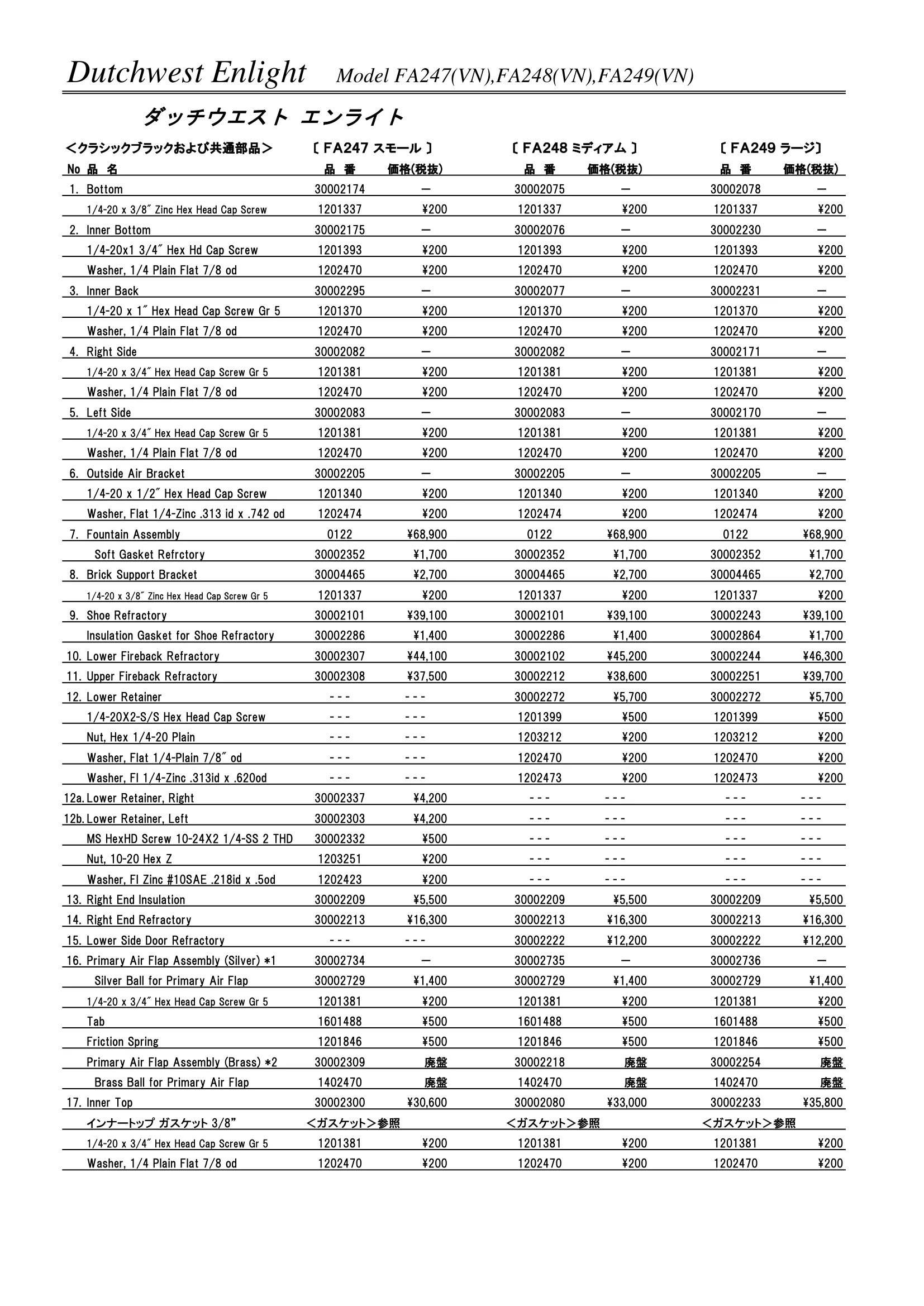

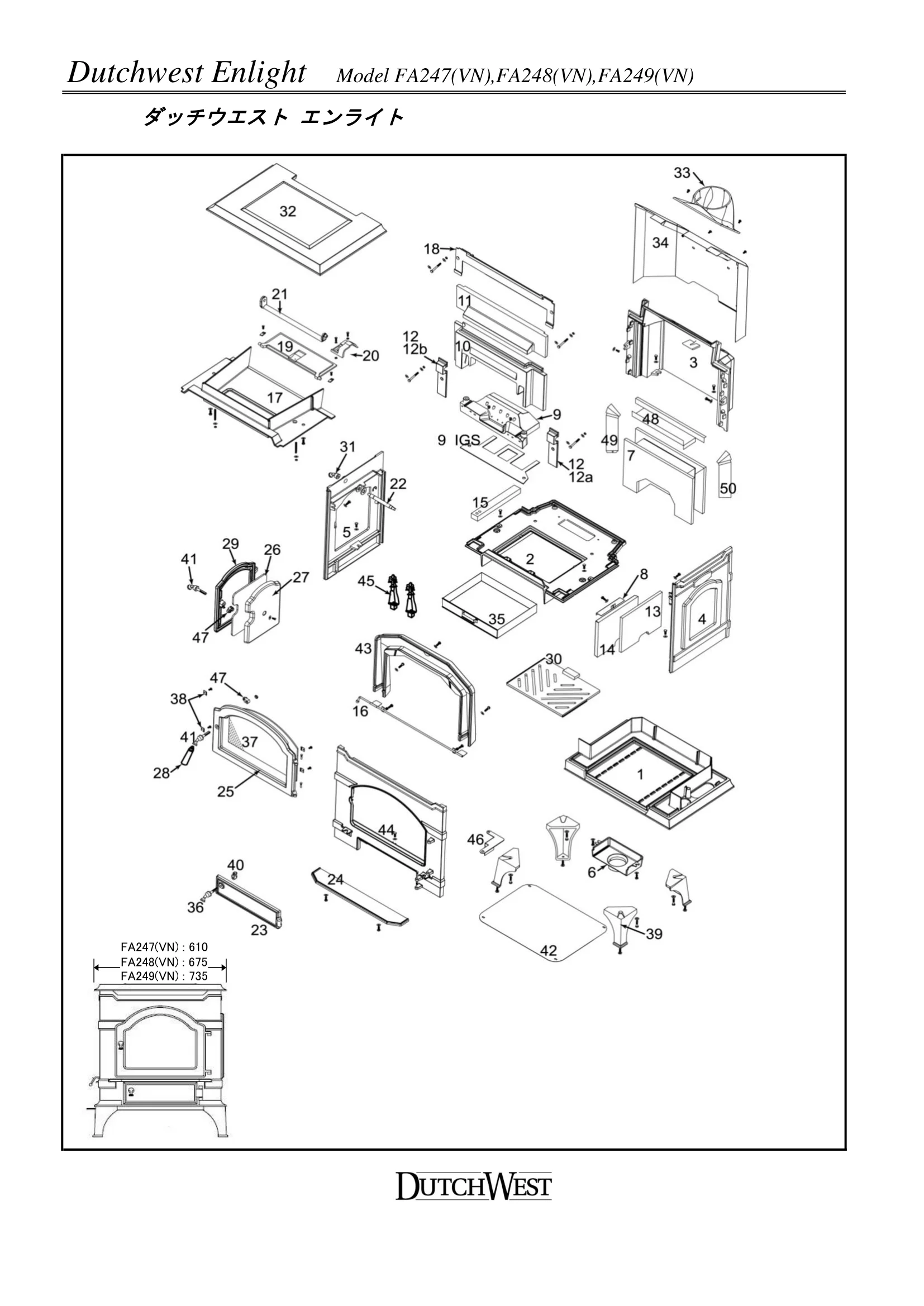

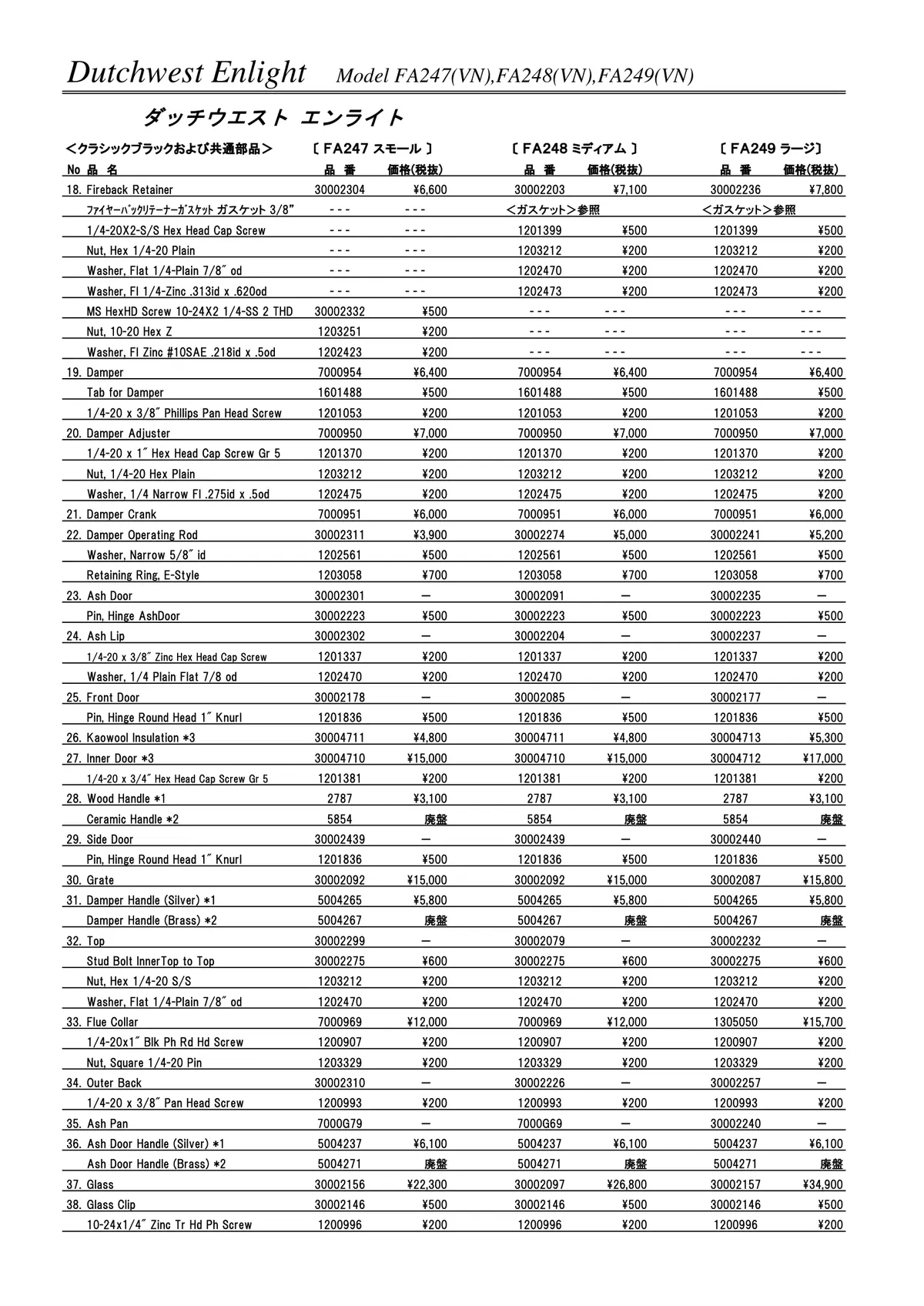

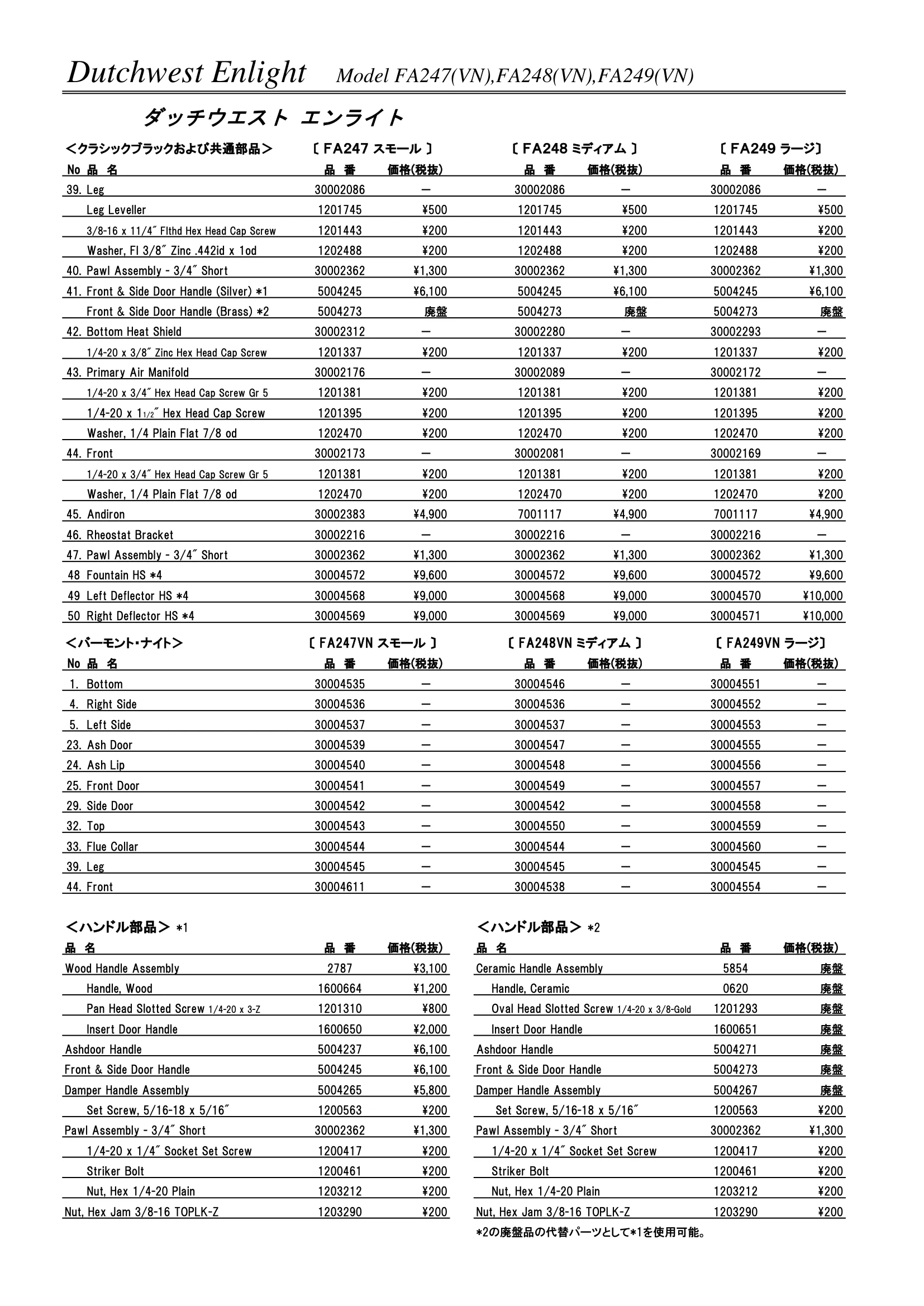

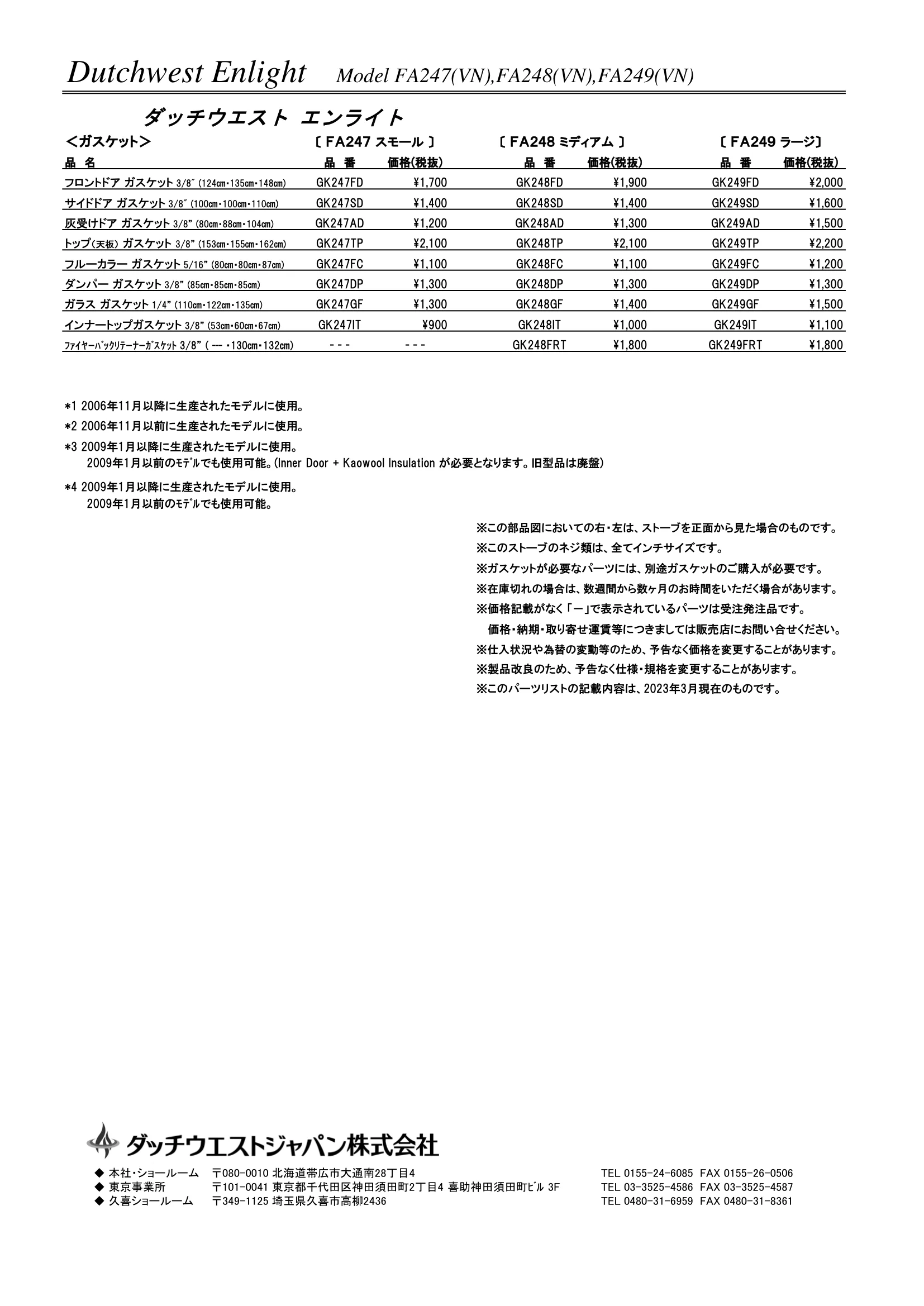

Dutchwest Enlight Model FA247(VN) / FA248(VN) / FA249(VN) ダッチウエスト エンライト パーツリスト ダッチウエスト エンライト Dutchwest Enlight Model FA247(VN),FA248(VN),FA249(VN) 12a 12b FA247(VN) : 610 FA248(VN) : 675 FA249(VN) : 735 ダッチウエスト エンライト No 品 名 品 番 価格(税抜) 品 番 価格(税抜) 品 番 価格(税抜) 1. Bottom 30002174 － 30002075 － 30002078 － 1/4-20 x 3/8" Zinc Hex Head Cap Screw 1201337 \200 1201337 \200 1201337 \200 2. Inner Bottom 30002175 － 30002076 － 30002230 － 1/4-20x1 3/4" Hex Hd Cap Screw 1201393 \200 1201393 \200 1201393 \200 Washer, 1/4 Plain Flat 7/8 od 1202470 \200 1202470 \200 1202470 \200 3. Inner Back 30002295 － 30002077 － 30002231 － 1/4-20 x 1" Hex Head Cap Screw Gr 5 1201370 \200 1201370 \200 1201370 \200 Washer, 1/4 Plain Flat 7/8 od 1202470 \200 1202470 \200 1202470 \200 4. Right Side 30002082 － 30002082 － 30002171 － 1/4-20 x 3/4" Hex Head Cap Screw Gr 5 1201381 \200 1201381 \200 1201381 \200 Washer, 1/4 Plain Flat 7/8 od 1202470 \200 1202470 \200 1202470 \200 5. Left Side 30002083 － 30002083 － 30002170 － 1/4-20 x 3/4" Hex Head Cap Screw Gr 5 1201381 \200 1201381 \200 1201381 \200 Washer, 1/4 Plain Flat 7/8 od 1202470 \200 1202470 \200 1202470 \200 6. Outside Air Bracket 30002205 － 30002205 － 30002205 － 1/4-20 x 1/2" Hex Head Cap Screw 1201340 \200 1201340 \200 1201340 \200 Washer, Flat 1/4-Zinc .313 id x .742 od 1202474 \200 1202474 \200 1202474 \200 7. Fountain Assembly 0122 \68,900 0122 \68,900 0122 \68,900 Soft Gasket Refrctory 30002352 \1,700 30002352 \1,700 30002352 \1,700 8. Brick Support Bracket 30004465 \2,700 30004465 \2,700 30004465 \2,700 1/4-20 x 3/8" Zinc Hex Head Cap Screw Gr 5 1201337 \200 1201337 \200 1201337 \200 9. Shoe Refractory 30002101 \39,100 30002101 \39,100 30002243 \39,100 Insulation Gasket for Shoe Refractory 30002286 \1,400 30002286 \1,400 30002864 \1,700 10. Lower Fireback Refractory 30002307 \44,100 30002102 \45,200 30002244 \46,300 11. Upper Fireback Refractory 30002308 \37,500 30002212 \38,600 30002251 \39,700 12. Lower Retainer - - - - - - 30002272 \5,700 30002272 \5,700 1/4-20X2-S/S Hex Head Cap Screw - - - - - - 1201399 \500 1201399 \500 Nut, Hex 1/4-20 Plain - - - - - - 1203212 \200 1203212 \200 Washer, Flat 1/4-Plain 7/8" od - - - - - - 1202470 \200 1202470 \200 Washer, Fl 1/4-Zinc .313id x .620od - - - - - - 1202473 \200 1202473 \200 12a. Lower Retainer, Right 30002337 \4,200 - - - - - - - - - - - - 12b. Lower Retainer, Left 30002303 \4,200 - - - - - - - - - - - - MS HexHD Screw 10-24X2 1/4-SS 2 THD 30002332 \500 - - - - - - - - - - - - Nut, 10-20 Hex Z 1203251 \200 - - - - - - - - - - - - Washer, Fl Zinc #10SAE .218id x .5od 1202423 \200 - - - - - - - - - - - - 13. Right End Insulation 30002209 \5,500 30002209 \5,500 30002209 \5,500 14. Right End Refractory 30002213 \16,300 30002213 \16,300 30002213 \16,300 15. Lower Side Door Refractory - - - - - - 30002222 \12,200 30002222 \12,200 16. Primary Air Flap Assembly (Silver) *1 30002734 － 30002735 － 30002736 － Silver Ball for Primary Air Flap 30002729 \1,400 30002729 \1,400 30002729 \1,400 1/4-20 x 3/4" Hex Head Cap Screw Gr 5 1201381 \200 1201381 \200 1201381 \200 Tab 1601488 \500 1601488 \500 1601488 \500 Friction Spring 1201846 \500 1201846 \500 1201846 \500 Primary Air Flap Assembly (Brass) *2 30002309 廃盤 30002218 廃盤 30002254 廃盤 Brass Ball for Primary Air Flap 1402470 廃盤 1402470 廃盤 1402470 廃盤 17. Inner Top 30002300 \30,600 30002080 \33,000 30002233 \35,800 インナートップ ガスケット 3/8” ＜ガスケット＞参照 ＜ガスケット＞参照 ＜ガスケット＞参照 1/4-20 x 3/4" Hex Head Cap Screw Gr 5 1201381 \200 1201381 \200 1201381 \200 Washer, 1/4 Plain Flat 7/8 od 1202470 \200 1202470 \200 1202470 \200 Dutchwest Enlight Model FA247(VN),FA248(VN),FA249(VN) ＜クラシックブラックおよび共通部品＞ 〔 ＦＡ２４７ スモール 〕 〔 ＦＡ２４８ ミディアム 〕 〔 ＦＡ２４９ ラージ〕 ダッチウエスト エンライト No 品 名 品 番 価格(税抜) 品 番 価格(税抜) 品 番 価格(税抜) 18. Fireback Retainer 30002304 \6,600 30002203 \7,100 30002236 \7,800 ﾌｧｲﾔｰﾊﾞｯｸﾘﾃｰﾅｰｶﾞｽｹｯﾄ ガスケット 3/8” - - - - - - ＜ガスケット＞参照 ＜ガスケット＞参照 1/4-20X2-S/S Hex Head Cap Screw - - - - - - 1201399 \500 1201399 \500 Nut, Hex 1/4-20 Plain - - - - - - 1203212 \200 1203212 \200 Washer, Flat 1/4-Plain 7/8" od - - - - - - 1202470 \200 1202470 \200 Washer, Fl 1/4-Zinc .313id x .620od - - - - - - 1202473 \200 1202473 \200 MS HexHD Screw 10-24X2 1/4-SS 2 THD 30002332 \500 - - - - - - - - - - - - Nut, 10-20 Hex Z 1203251 \200 - - - - - - - - - - - - Washer, Fl Zinc #10SAE .218id x .5od 1202423 \200 - - - - - - - - - - - - 19. Damper 7000954 \6,400 7000954 \6,400 7000954 \6,400 Tab for Damper 1601488 \500 1601488 \500 1601488 \500 1/4-20 x 3/8" Phillips Pan Head Screw 1201053 \200 1201053 \200 1201053 \200 20. Damper Adjuster 7000950 \7,000 7000950 \7,000 7000950 \7,000 1/4-20 x 1" Hex Head Cap Screw Gr 5 1201370 \200 1201370 \200 1201370 \200 Nut, 1/4-20 Hex Plain 1203212 \200 1203212 \200 1203212 \200 Washer, 1/4 Narrow Fl .275id x .5od 1202475 \200 1202475 \200 1202475 \200 21. Damper Crank 7000951 \6,000 7000951 \6,000 7000951 \6,000 22. Damper Operating Rod 30002311 \3,900 30002274 \5,000 30002241 \5,200 Washer, Narrow 5/8" id 1202561 \500 1202561 \500 1202561 \500 Retaining Ring, E-Style 1203058 \700 1203058 \700 1203058 \700 23. Ash Door 30002301 － 30002091 － 30002235 － Pin, Hinge AshDoor 30002223 \500 30002223 \500 30002223 \500 24. Ash Lip 30002302 － 30002204 － 30002237 － 1/4-20 x 3/8" Zinc Hex Head Cap Screw 1201337 \200 1201337 \200 1201337 \200 Washer, 1/4 Plain Flat 7/8 od 1202470 \200 1202470 \200 1202470 \200 25. Front Door 30002178 － 30002085 － 30002177 － Pin, Hinge Round Head 1" Knurl 1201836 \500 1201836 \500 1201836 \500 26. Kaowool Insulation *3 30004711 \4,800 30004711 \4,800 30004713 \5,300 27. Inner Door *3 30004710 \15,000 30004710 \15,000 30004712 \17,000 1/4-20 x 3/4" Hex Head Cap Screw Gr 5 1201381 \200 1201381 \200 1201381 \200 28. Wood Handle *1 2787 \3,100 2787 \3,100 2787 \3,100 Ceramic Handle *2 5854 廃盤 5854 廃盤 5854 廃盤 29. Side Door 30002439 － 30002439 － 30002440 － Pin, Hinge Round Head 1" Knurl 1201836 \500 1201836 \500 1201836 \500 30. Grate 30002092 \15,000 30002092 \15,000 30002087 \15,800 31. Damper Handle (Silver) *1 5004265 \5,800 5004265 \5,800 5004265 \5,800 Damper Handle (Brass) *2 5004267 廃盤 5004267 廃盤 5004267 廃盤 32. Top 30002299 － 30002079 － 30002232 － Stud Bolt InnerTop to Top 30002275 \600 30002275 \600 30002275 \600 Nut, Hex 1/4-20 S/S 1203212 \200 1203212 \200 1203212 \200 Washer, Flat 1/4-Plain 7/8" od 1202470 \200 1202470 \200 1202470 \200 33. Flue Collar 7000969 \12,000 7000969 \12,000 1305050 \15,700 1/4-20x1" Blk Ph Rd Hd Screw 1200907 \200 1200907 \200 1200907 \200 Nut, Square 1/4-20 Pin 1203329 \200 1203329 \200 1203329 \200 34. Outer Back 30002310 － 30002226 － 30002257 － 1/4-20 x 3/8" Pan Head Screw 1200993 \200 1200993 \200 1200993 \200 35. Ash Pan 7000G79 － 7000G69 － 30002240 － 36. Ash Door Handle (Silver) *1 5004237 \6,100 5004237 \6,100 5004237 \6,100 Ash Door Handle (Brass) *2 5004271 廃盤 5004271 廃盤 5004271 廃盤 37. Glass 30002156 \22,300 30002097 \26,800 30002157 \34,900 38. Glass Clip 30002146 \500 30002146 \500 30002146 \500 10-24x1/4" Zinc Tr Hd Ph Screw 1200996 \200 1200996 \200 1200996 \200 Dutchwest Enlight Model FA247(VN),FA248(VN),FA249(VN) ＜クラシックブラックおよび共通部品＞ 〔 ＦＡ２４７ スモール 〕 〔 ＦＡ２４８ ミディアム 〕 〔 ＦＡ２４９ ラージ〕 ダッチウエスト エンライト No 品 名 品 番 価格(税抜) 品 番 価格(税抜) 品 番 価格(税抜) 39. Leg 30002086 － 30002086 － 30002086 － Leg Leveller 1201745 \500 1201745 \500 1201745 \500 3/8-16 x 11/4" Flthd Hex Head Cap Screw 1201443 \200 1201443 \200 1201443 \200 Washer, Fl 3/8" Zinc .442id x 1od 1202488 \200 1202488 \200 1202488 \200 40. Pawl Assembly - 3/4" Short 30002362 \1,300 30002362 \1,300 30002362 \1,300 41. Front & Side Door Handle (Silver) *1 5004245 \6,100 5004245 \6,100 5004245 \6,100 Front & Side Door Handle (Brass) *2 5004273 廃盤 5004273 廃盤 5004273 廃盤 42. Bottom Heat Shield 30002312 － 30002280 － 30002293 － 1/4-20 x 3/8" Zinc Hex Head Cap Screw 1201337 \200 1201337 \200 1201337 \200 43. Primary Air Manifold 30002176 － 30002089 － 30002172 － 1/4-20 x 3/4" Hex Head Cap Screw Gr 5 1201381 \200 1201381 \200 1201381 \200 1/4-20 x 11/2" Hex Head Cap Screw 1201395 \200 1201395 \200 1201395 \200 Washer, 1/4 Plain Flat 7/8 od 1202470 \200 1202470 \200 1202470 \200 44. Front 30002173 － 30002081 － 30002169 － 1/4-20 x 3/4" Hex Head Cap Screw Gr 5 1201381 \200 1201381 \200 1201381 \200 Washer, 1/4 Plain Flat 7/8 od 1202470 \200 1202470 \200 1202470 \200 45. Andiron 30002383 \4,900 7001117 \4,900 7001117 \4,900 46. Rheostat Bracket 30002216 － 30002216 － 30002216 － 47. Pawl Assembly - 3/4" Short 30002362 \1,300 30002362 \1,300 30002362 \1,300 48 Fountain HS *4 30004572 \9,600 30004572 \9,600 30004572 \9,600 49 Left Deflector HS *4 30004568 \9,000 30004568 \9,000 30004570 \10,000 50 Right Deflector HS *4 30004569 \9,000 30004569 \9,000 30004571 \10,000 No 品 名 品 番 価格(税抜) 品 番 価格(税抜) 品 番 価格(税抜) 1. Bottom 30004535 － 30004546 － 30004551 － 4. Right Side 30004536 － 30004536 － 30004552 － 5. Left Side 30004537 － 30004537 － 30004553 － 23. Ash Door 30004539 － 30004547 － 30004555 － 24. Ash Lip 30004540 － 30004548 － 30004556 － 25. Front Door 30004541 － 30004549 － 30004557 － 29. Side Door 30004542 － 30004542 － 30004558 － 32. Top 30004543 － 30004550 － 30004559 － 33. Flue Collar 30004544 － 30004544 － 30004560 － 39. Leg 30004545 － 30004545 － 30004545 － 44. Front 30004611 － 30004538 － 30004554 － ＜ハンドル部品＞ *1 ＜ハンドル部品＞ *2 品 番 価格(税抜) 品 番 価格(税抜) Wood Handle Assembly 2787 \3,100 Ceramic Handle Assembly 5854 廃盤 Handle, Wood 1600664 \1,200 Handle, Ceramic 0620 廃盤 Pan Head Slotted Screw 1/4-20 x 3-Z 1201310 \800 Oval Head Slotted Screw 1/4-20 x 3/8-Gold 1201293 廃盤 Insert Door Handle 1600650 \2,000 Insert Door Handle 1600651 廃盤 Ashdoor Handle 5004237 \6,100 Ashdoor Handle 5004271 廃盤 Front & Side Door Handle 5004245 \6,100 Front & Side Door Handle 5004273 廃盤 Damper Handle Assembly 5004265 \5,800 Damper Handle Assembly 5004267 廃盤 Set Screw, 5/16-18 x 5/16" 1200563 \200 Set Screw, 5/16-18 x 5/16" 1200563 \200 Pawl Assembly - 3/4" Short 30002362 \1,300 Pawl Assembly - 3/4" Short 30002362 \1,300 1/4-20 x 1/4" Socket Set Screw 1200417 \200 1/4-20 x 1/4" Socket Set Screw 1200417 \200 Striker Bolt 1200461 \200 Striker Bolt 1200461 \200 Nut, Hex 1/4-20 Plain 1203212 \200 Nut, Hex 1/4-20 Plain 1203212 \200 Nut, Hex Jam 3/8-16 TOPLK-Z 1203290 \200 Nut, Hex Jam 3/8-16 TOPLK-Z 1203290 \200 *2の廃盤品の代替パーツとして*1を使用可能。 品 名 品 名 ＜クラシックブラックおよび共通部品＞ 〔 ＦＡ２４７ スモール 〕 〔 ＦＡ２４８ ミディアム 〕 〔 ＦＡ２４９ ラージ〕 ＜バーモント・ナイト＞ 〔 FA247VN スモール 〕 〔 FA248VN ミディアム 〕 〔 FA249VN ラージ〕 Dutchwest Enlight Model FA247(VN),FA248(VN),FA249(VN) ダッチウエスト エンライト 品 番 価格(税抜) 品 番 価格(税抜) 品 番 価格(税抜) フロントドア ガスケット 3/8" (124㎝･135㎝・148㎝) GK247FD \1,700 GK248FD \1,900 GK249FD \2,000 サイドドア ガスケット 3/8" (100㎝・100㎝・110㎝) GK247SD \1,400 GK248SD \1,400 GK249SD \1,600 灰受けドア ガスケット 3/8” (80㎝・88㎝・104㎝) GK247AD \1,200 GK248AD \1,300 GK249AD \1,500 トップ（天板） ガスケット 3/8” (153㎝・155㎝・162㎝) GK247TP \2,100 GK248TP \2,100 GK249TP \2,200 フルーカラー ガスケット 5/16” (80㎝・80㎝・87㎝) GK247FC \1,100 GK248FC \1,100 GK249FC \1,200 ダンパー ガスケット 3/8” (85㎝・85㎝・85㎝) GK247DP \1,300 GK248DP \1,300 GK249DP \1,300 ガラス ガスケット 1/4” (110㎝・122㎝・135㎝) GK247GF \1,300 GK248GF \1,400 GK249GF \1,500 インナートップガスケット 3/8” (53㎝・60㎝・67㎝) GK247IT \900 GK248IT \1,000 GK249IT \1,100 ﾌｧｲﾔｰﾊﾞｯｸﾘﾃｰﾅｰｶﾞｽｹｯﾄ 3/8” ( --- ・130㎝・132㎝) - - - - - - GK248FRT \1,800 GK249FRT \1,800 *1 2006年11月以降に生産されたモデルに使用。 *2 2006年11月以前に生産されたモデルに使用。 *3 2009年1月以降に生産されたモデルに使用。 2009年1月以前のﾓﾃﾞﾙでも使用可能。(Inner Door + Kaowool Insulation が必要となります。旧型品は廃盤) *4 2009年1月以降に生産されたモデルに使用。 2009年1月以前のﾓﾃﾞﾙでも使用可能。 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。 ※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。 ※製品改良のため、予告なく仕様・規格を変更することがあります。 ※このパーツリストの記載内容は、2023年3月現在のものです。 品 名 ※この部品図においての右・左は、ストーブを正面から見た場合のものです。 ※このストーブのネジ類は、全てインチサイズです。 ※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。 ※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。 ※価格記載がなく 「－」で表示されているパーツは受注発注品です。 Dutchwest Enlight Model FA247(VN),FA248(VN),FA249(VN) ＜ガスケット＞ 〔 ＦＡ２４７ スモール 〕 〔 ＦＡ２４８ ミディアム 〕 〔 ＦＡ２４９ ラージ〕 ◆本社・ショールーム ◆東京事業所 ◆久喜ショールーム 〒080-0010 北海道帯広市大通南28丁目4 〒101-0041 東京都千代田区神田須田町2丁目4 喜助神田須田町ﾋﾞﾙ3F 〒349-1125 埼玉県久喜市高柳2436 TEL 0155-24-6085 FAX 0155-26-0506 TEL 03-3525-4586 FAX 03-3525-4587 TEL 0480-31-6959 FAX 0480-31-8361
