ダッチウエスト RANDOLPH（2023年版）
パーツリスト

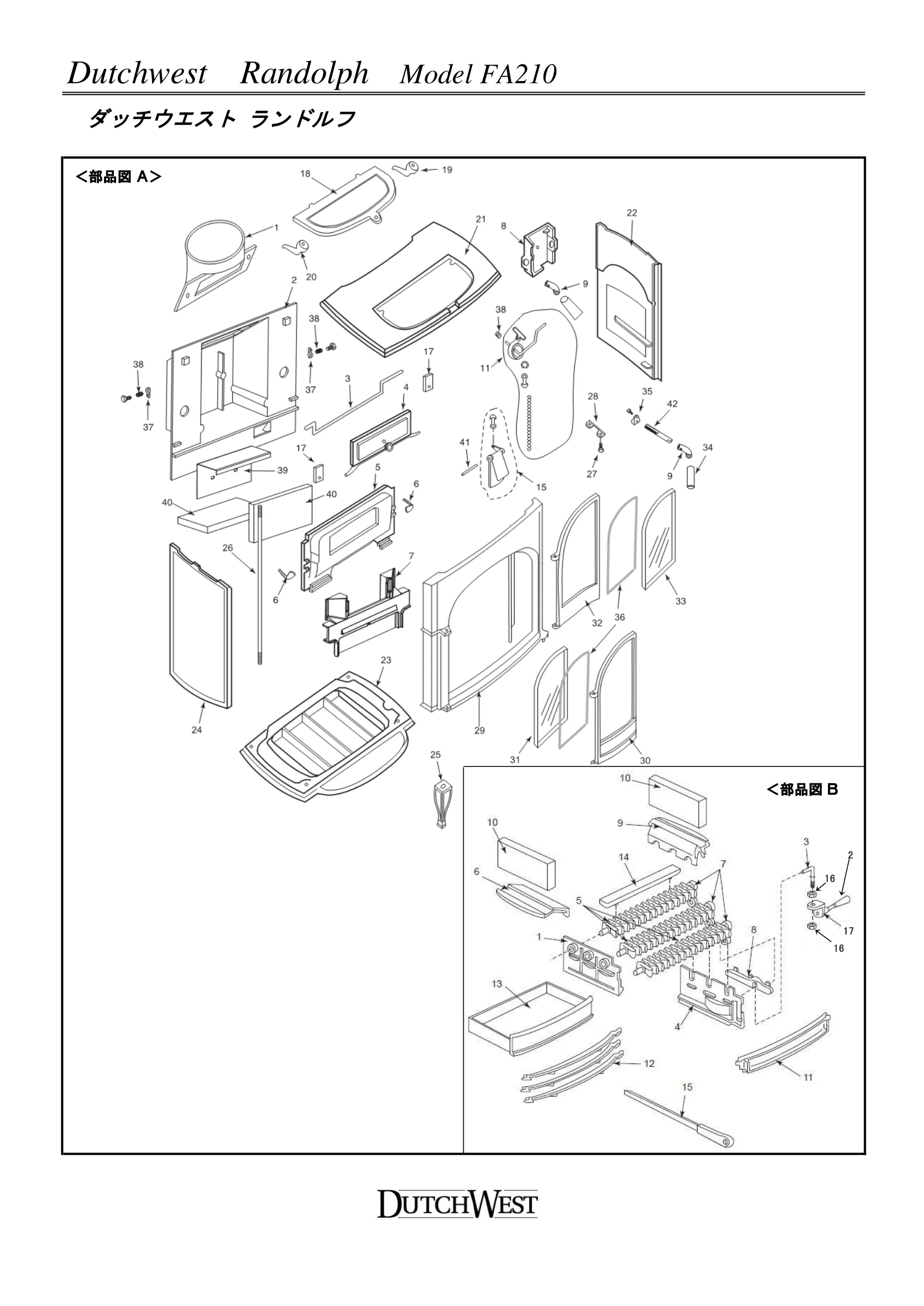

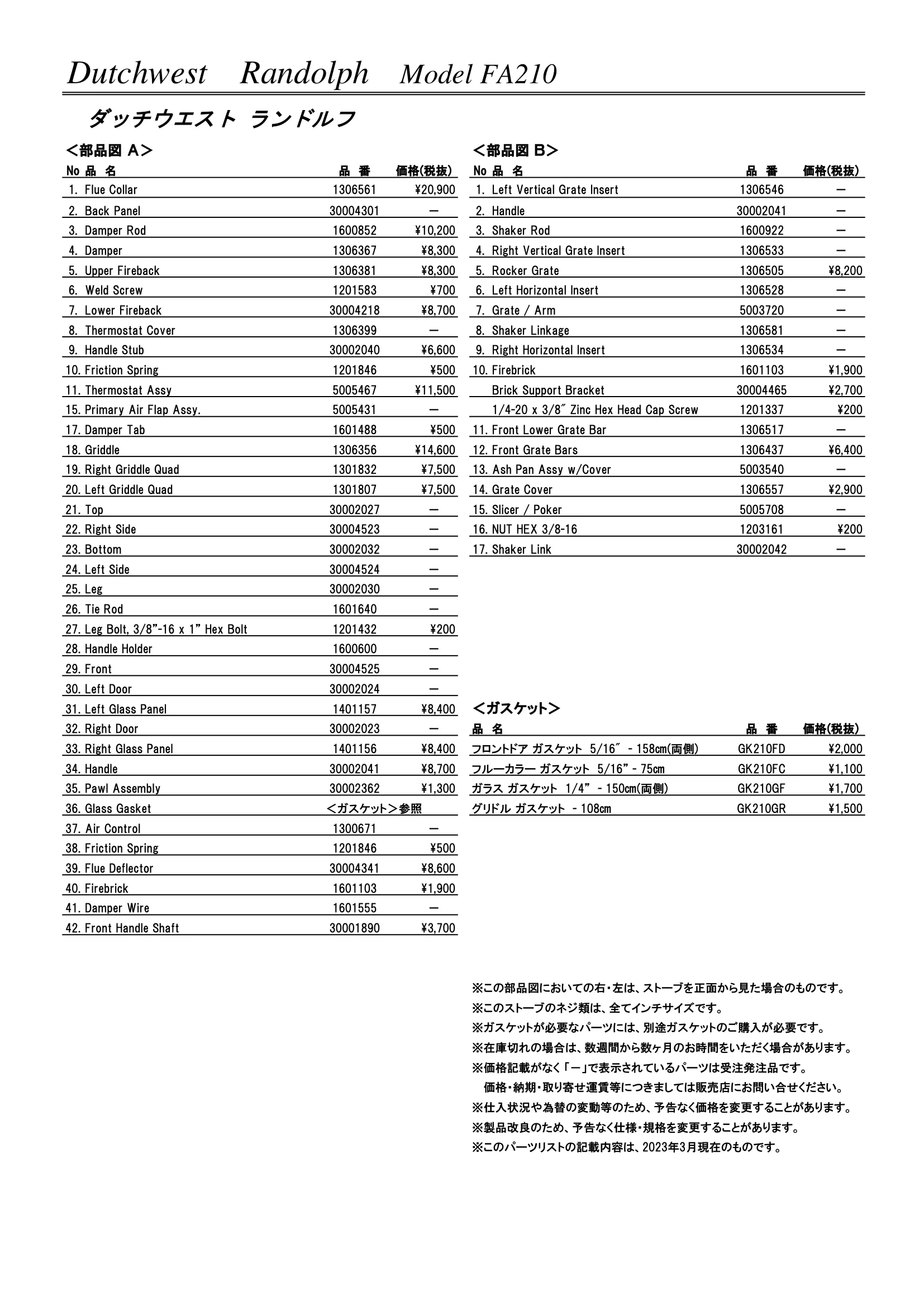

Dutchwest Randolph Model FA210 ダッチウエスト ランドルフ パーツリスト Dutchwest 　Randolph Model FA210 ダッチウエスト ランドルフ ＜部品図Ａ＞ ＜部品図Ｂ 17 16 2 16 Dutchwest 　Randolph Model FA210 ダッチウエスト ランドルフ ＜部品図 Ａ＞ ＜部品図 Ｂ＞ No 品 名 品 番 価格(税抜) No 品 名 品 番 価格(税抜) 1. Flue Collar 1306561 \20,900 1. Left Vertical Grate Insert 1306546 － 2. Back Panel 30004301 － 2. Handle 30002041 － 3. Damper Rod 1600852 \10,200 3. Shaker Rod 1600922 － 4. Damper 1306367 \8,300 4. Right Vertical Grate Insert 1306533 － 5. Upper Fireback 1306381 \8,300 5. Rocker Grate 1306505 \8,200 6. Weld Screw 1201583 \700 6. Left Horizontal Insert 1306528 － 7. Lower Fireback 30004218 \8,700 7. Grate / Arm 5003720 － 8. Thermostat Cover 1306399 － 8. Shaker Linkage 1306581 － 9. Handle Stub 30002040 \6,600 9. Right Horizontal Insert 1306534 － 10. Friction Spring 1201846 \500 10. Firebrick 1601103 \1,900 11. Thermostat Assy 5005467 \11,500 Brick Support Bracket 30004465 \2,700 15. Primary Air Flap Assy. 5005431 － 1/4-20 x 3/8" Zinc Hex Head Cap Screw 1201337 \200 17. Damper Tab 1601488 \500 11. Front Lower Grate Bar 1306517 － 18. Griddle 1306356 \14,600 12. Front Grate Bars 1306437 \6,400 19. Right Griddle Quad 1301832 \7,500 13. Ash Pan Assy w/Cover 5003540 － 20. Left Griddle Quad 1301807 \7,500 14. Grate Cover 1306557 \2,900 21. Top 30002027 － 15. Slicer / Poker 5005708 － 22. Right Side 30004523 － 16. NUT HEX 3/8-16 1203161 \200 23. Bottom 30002032 － 17. Shaker Link 30002042 － 24. Left Side 30004524 － 25. Leg 30002030 － 26. Tie Rod 1601640 － 27. Leg Bolt, 3/8”-16 x 1” Hex Bolt 1201432 \200 28. Handle Holder 1600600 － 29. Front 30004525 － 30. Left Door 30002024 － 31. Left Glass Panel 1401157 \8,400 ＜ガスケット＞ 32. Right Door 30002023 － 品 名 品 番 価格(税抜) 33. Right Glass Panel 1401156 \8,400 フロントドア ガスケット 5/16" - 158㎝(両側) GK210FD \2,000 34. Handle 30002041 \8,700 フルーカラー ガスケット 5/16” - 75㎝ GK210FC \1,100 35. Pawl Assembly 30002362 \1,300 ガラス ガスケット 1/4” - 150㎝(両側) GK210GF \1,700 36. Glass Gasket ＜ガスケット＞参照 グリドル ガスケット - 108㎝ GK210GR \1,500 37. Air Control 1300671 － 38. Friction Spring 1201846 \500 39. Flue Deflector 30004341 \8,600 40. Firebrick 1601103 \1,900 41. Damper Wire 1601555 － 42. Front Handle Shaft 30001890 \3,700 ※仕入状況や為替の変動等のため、予告なく価格を変更することがあります。 ※製品改良のため、予告なく仕様・規格を変更することがあります。 ※このパーツリストの記載内容は、2023年3月現在のものです。 ※この部品図においての右・左は、ストーブを正面から見た場合のものです。 ※このストーブのネジ類は、全てインチサイズです。 ※ガスケットが必要なパーツには、別途ガスケットのご購入が必要です。 ※在庫切れの場合は、数週間から数ヶ月のお時間をいただく場合があります。 ※価格記載がなく 「－」で表示されているパーツは受注発注品です。 価格・納期・取り寄せ運賃等につきましては販売店にお問い合せください。 ◆本社・ショールーム ◆東京事業所 ◆久喜ショールーム 〒080-0010 北海道帯広市大通南28丁目4 〒101-0041 東京都千代田区神田須田町2丁目4 喜助神田須田町ﾋﾞﾙ3F 〒349-1125 埼玉県久喜市高柳2436 TEL 0155-24-6085 FAX 0155-26-0506 TEL 03-3525-4586 FAX 03-3525-4587 TEL 0480-31-6959 FAX 0480-31-8361
