ファイヤーサイド株式会社
〒399-4117 長野県駒ヶ根市赤穂497-871
TEL.0265-82-4676 / FAX.0265-82-4683

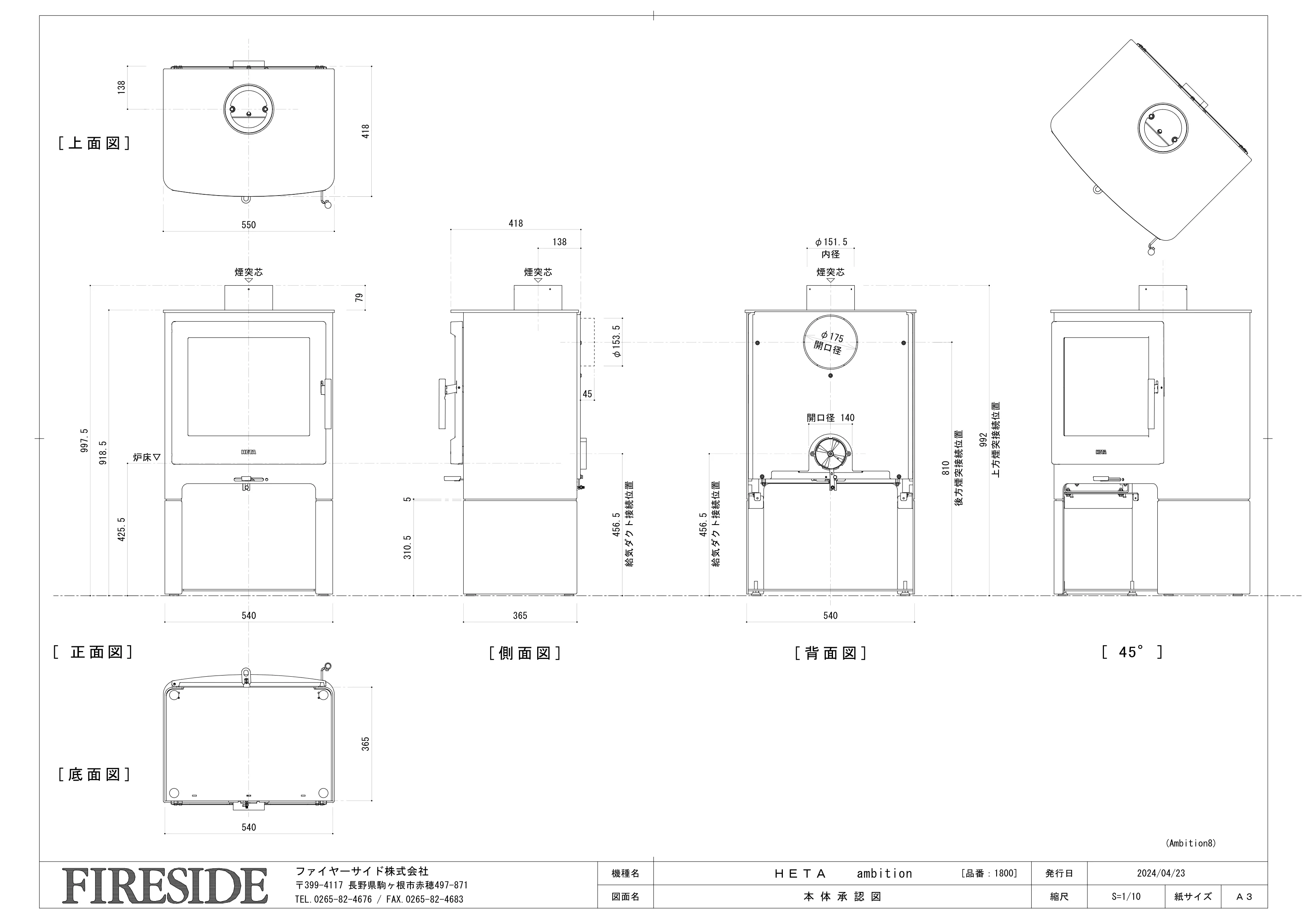

機種名
図面名
本 体 承 認 図
発行日
縮尺
S=1/10
紙サイズ
Ａ３
2024/04/23
給気ダクト接続位置
(Ambition8)
ＨＥＴＡ ambition
[品番：1800]
540
79
550
炉床▽
138
365
540
418
煙突芯
［底面図］
［上面図］
［正面図］
45
365
φ153.5
5
煙突芯
418
138
［側面図］
開口径 140
φ175
540
開口径
煙突芯
φ151.5
内径
上方煙突接続位置
992
810
後方煙突接続位置
給気ダクト接続位置
［背面図］
［45°］
425.5
918.5
997.5
310.5
456.5
456.5
