ファイヤーサイド株式会社
〒399-4117 長野県駒ヶ根市赤穂497-871
TEL.0265-82-4676 / FAX.0265-82-4683
機種名
図面名

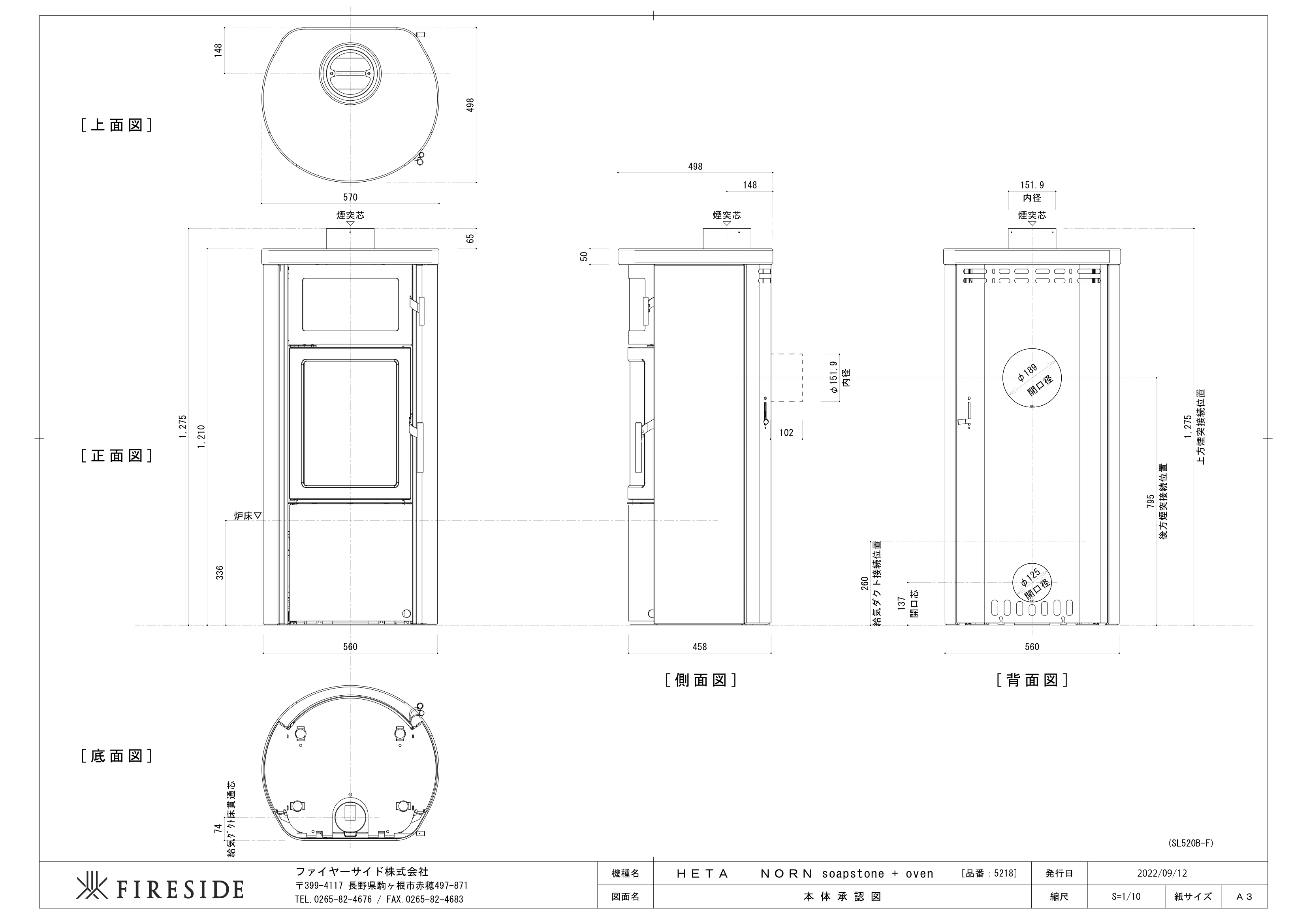

本 体 承 認 図
発行日
縮尺
S=1/10
紙サイズ
Ａ３
［底面図］
［正面図］
［上面図］
[品番：5218]
炉床▽
102
458
560
50
65
336
1,210
1,275
開口径
φ125
開口径
φ189
570
148
560
［側面図］
［背面図］
(SL520B-F)
ＨＥＴＡ ＮＯＲＮ soapstone + oven
498
煙突芯
煙突芯
151.9
内径
498
148
煙突芯
1,275
上方煙突接続位置
795
後方煙突接続位置
給気ダクト接続位置
260
開口芯
137
74
給気ﾀﾞｸﾄ床貫通芯
内径
φ151.9
2022/09/12
