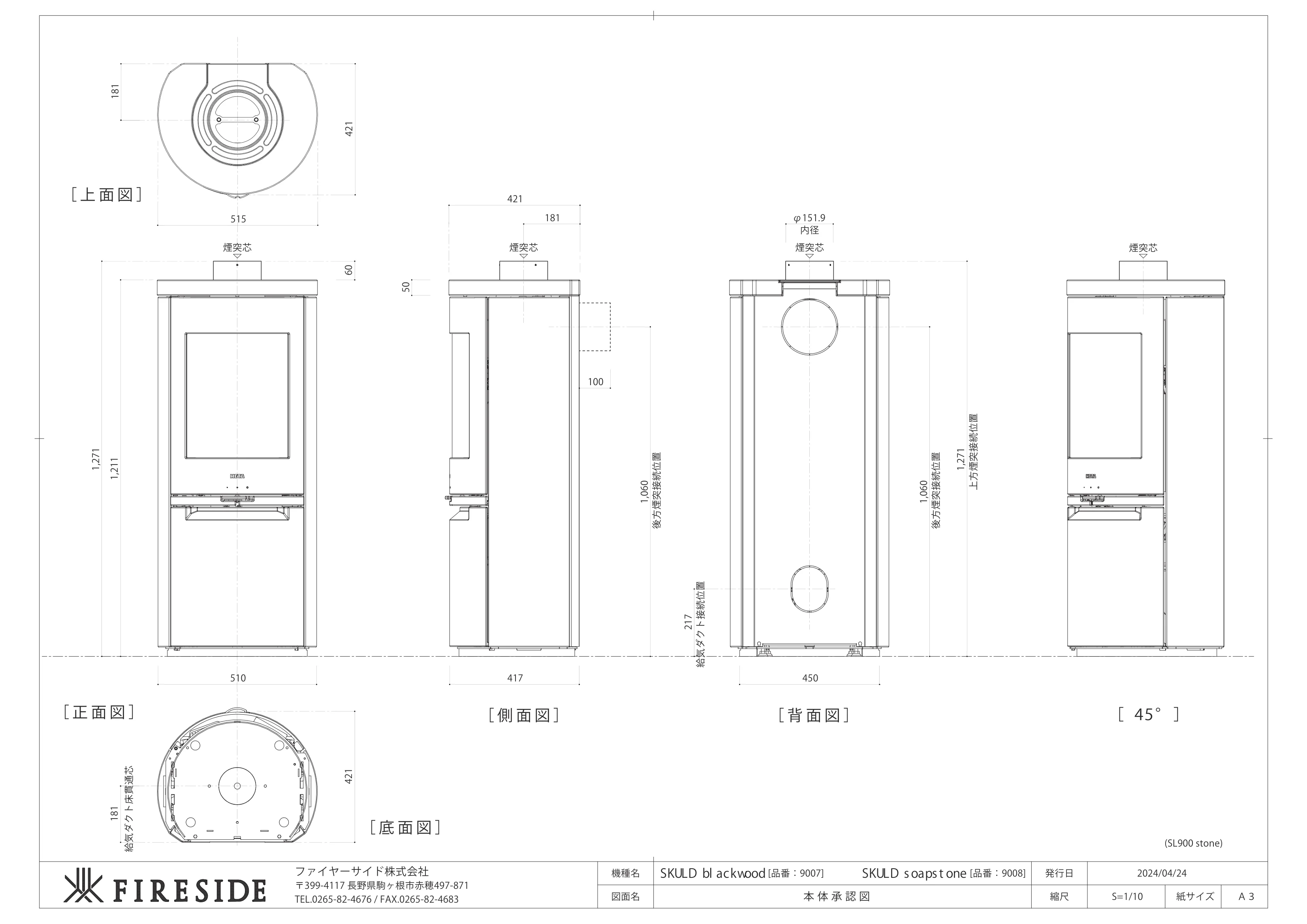

HETA（ヒタ） SKULD STONE（2024年版）
図面

ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 機種名 図面名 本 体 承 認 図 発行日 縮尺 S=1/10 紙サイズ Ａ３ 2024/04/24 (SL900 stone) [品番：9008] doowkcalbDLUKSenotspaosDLUKS [品番：9007] 煙突芯 181 給気ダクト床貫通芯 1,271 510 421 60 1,211 ［上面図］ ［底面図］ 181 煙突芯 煙突芯 φ151.9 内径 1,060 1,271 後方煙突接続位置 上方煙突接続位置 給気ダクト接続位置 50 421 417 217 450 1,060 後方煙突接続位置 100 ］図面側［］図面背［ 煙突芯 ［45°］ ［正面図］ 515 181 421
