ファイヤーサイド株式会社
〒399-4117 長野県駒ヶ根市赤穂497-871
TEL.0265-82-4676 / FAX.0265-82-4683
機種名
図面名

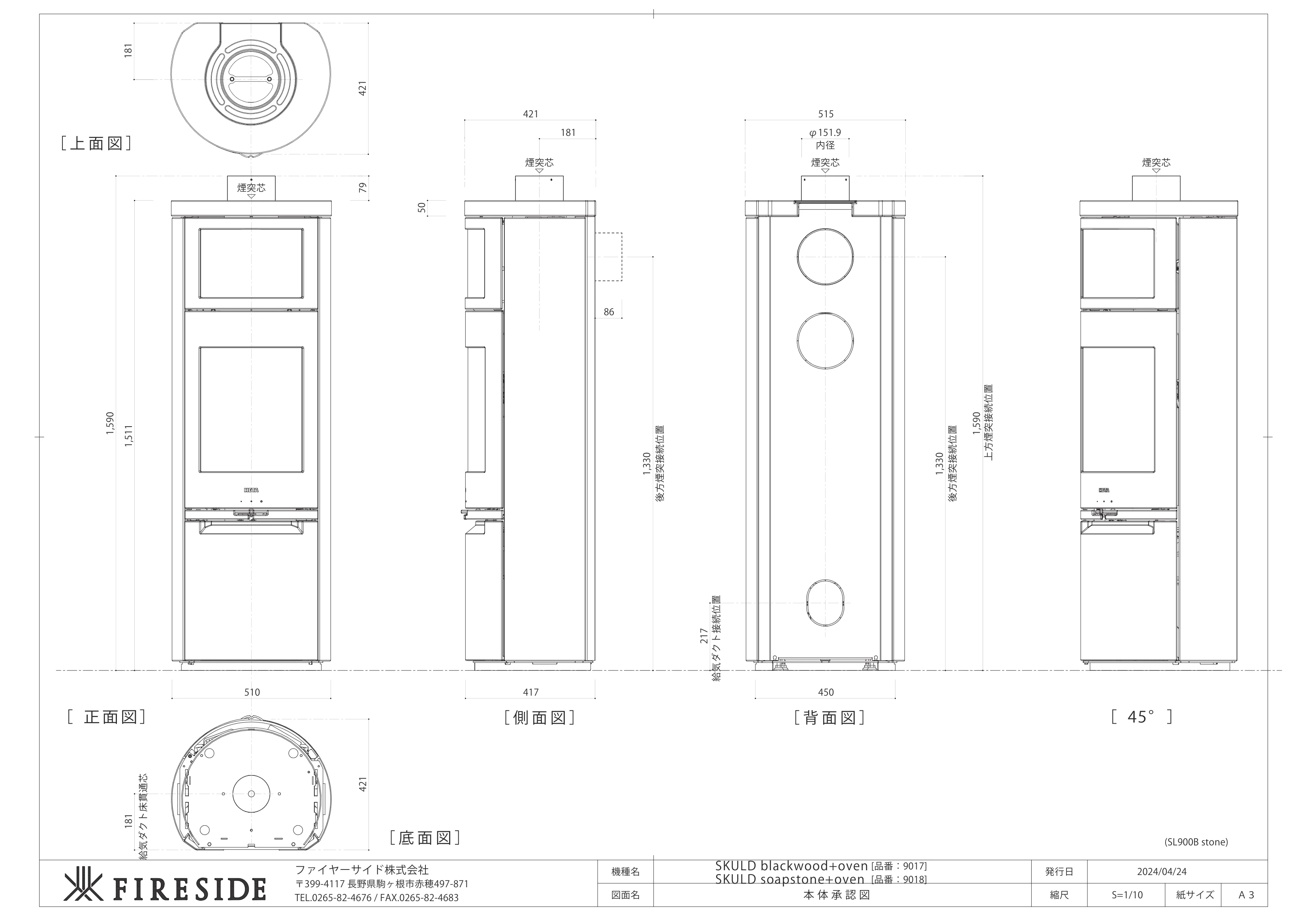

本 体 承 認 図
発行日
縮尺
S=1/10
紙サイズ
Ａ３
2024/04/24
(SL900B stone)
SKULD blackwood+oven [品番：9017]
SKULD soapstone+oven [品番：9018]
421
給気ダクト床貫通芯
181
510
79
煙突芯
1,511
1,590
［上面図］
［底面図］
［正面図］
181
煙突芯
煙突芯
φ151.9
内径
515
1,590
上方煙突接続位置
217
給気ダクト接続位置
1,330
後方煙突接続位置
417
450
421
1,330
後方煙突接続位置
86
］図面側［］図面背［
煙突芯
50
［45°］
181
421
