BA
前方
350mm
側方
AE
350mm
側方
前方
DC
空気層25mm
炉台:不燃仕上げ
空気層25mm
炉台:不燃仕上げ
製造元
機種名
図面名
株式会社エイコーテレシス
Hunterstoves GROUP
<本体仕様>
※ 上記の表は本体からの離隔距離となります。シングル煙突からの離隔距離ではありませんので、別途適切な対策が必要です。
※ 薪ストーブを設置する部屋には、薪ストーブ用の給気を設けてください。
※ 遮熱板高さは、ストーブ本体天板高+300mm以上で設置してください。
壁仕様
BCDE
可燃壁
可燃壁+空気層25mm
+遮熱板仕上げ(t=0.6以上)
A
150mm
150mm
本体離隔距離
ASPECT5
・定格出力：5.0kw(4,300kcal/h)
・燃焼効率：80%
500mm
397mm
300mm
425mm
275mm
752mm
402mm

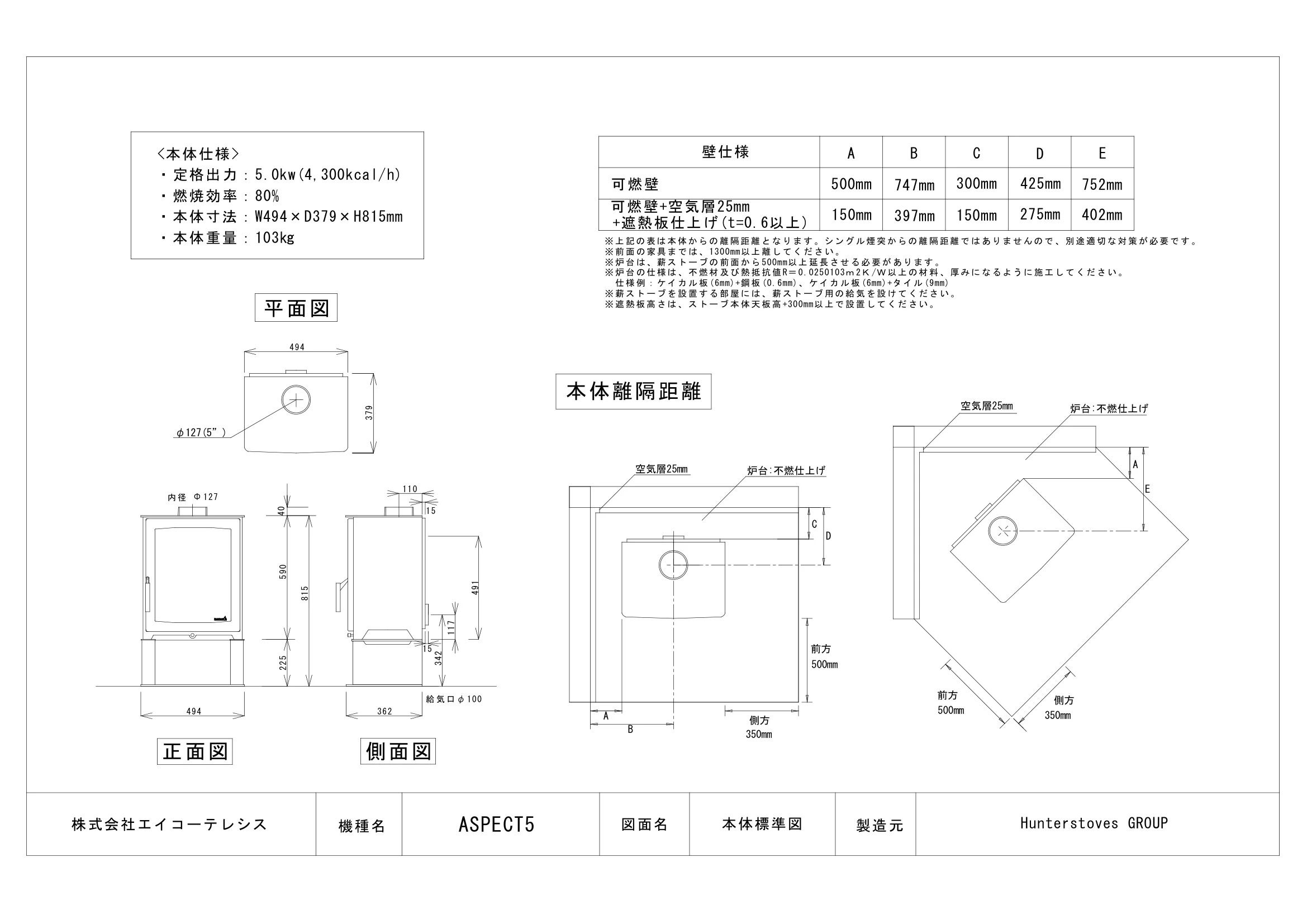

本体標準図
※ 前面の家具までは、1300mm以上離してください。
仕様例：ケイカル板(6mm)+鋼板(0.6mm)、ケイカル板(6mm)+タイル(9mm)
※ 炉台の仕様は、不燃材及び熱抵抗値R＝0.0250103ｍ2Ｋ/Ｗ以上の材料、厚みになるように施工してください。
747mm
給気口φ 100
内径Φ 127
494
225
815
590
40
110
15
491
117
342
15
362
平面図
φ127(5”)
494
379
正面図
側面図
500mm
500mm
・本体重量：103㎏
・本体寸法：W494×D379×H815mm
※ 炉台は、薪ストーブの前面から500mm以上延長させる必要があります。
