ヨツール F400ECO（2026年版）
取扱説明書

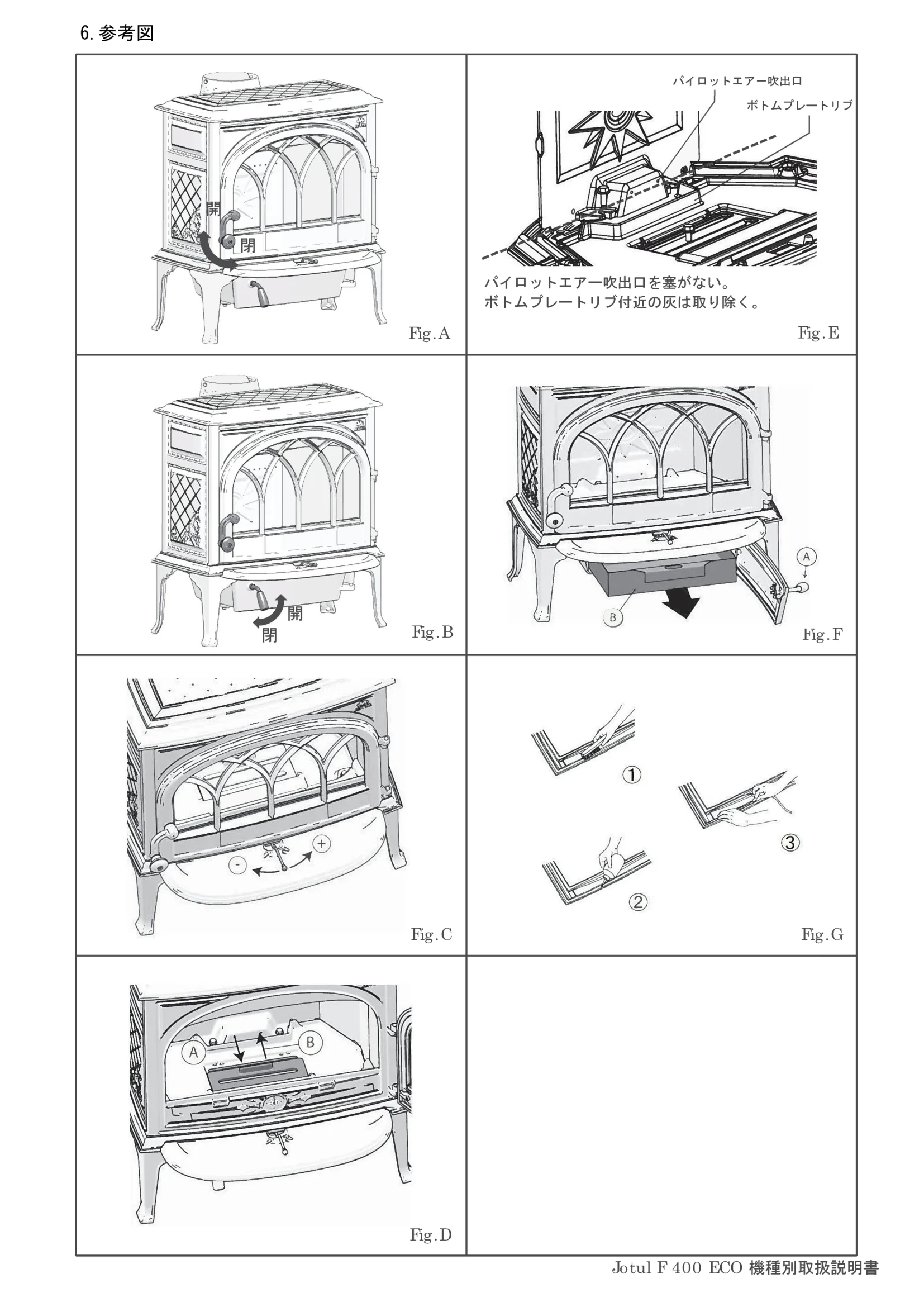

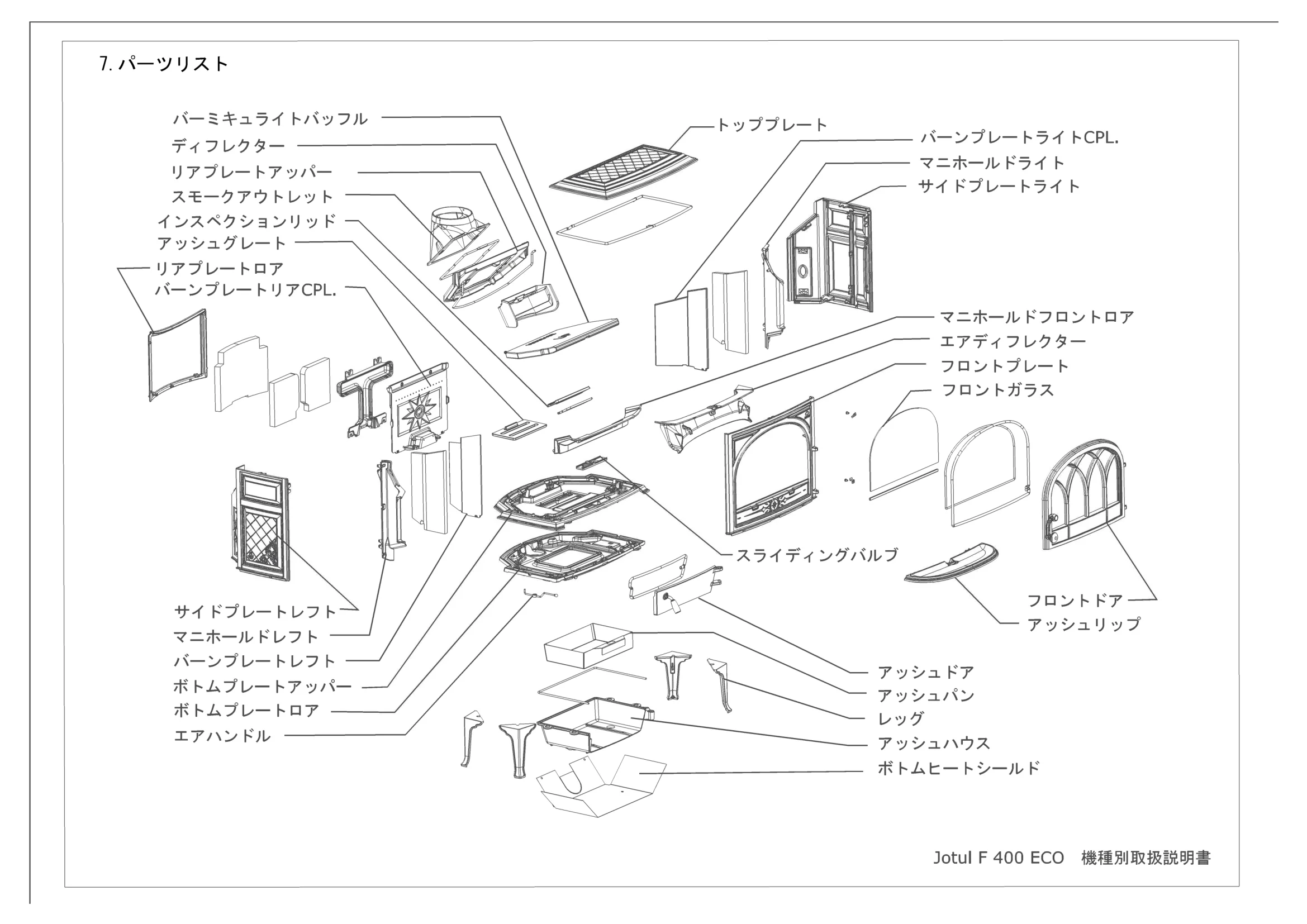

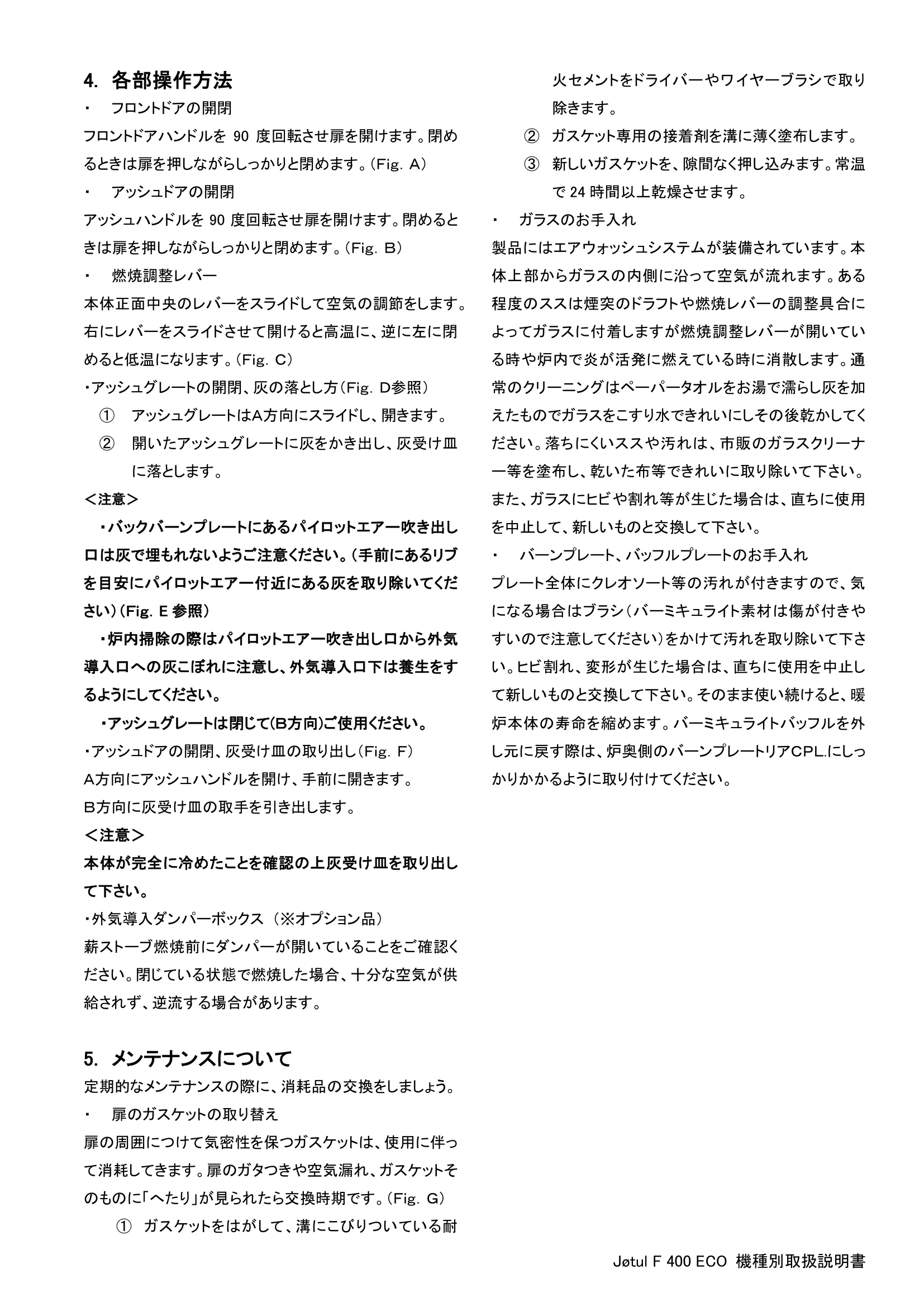

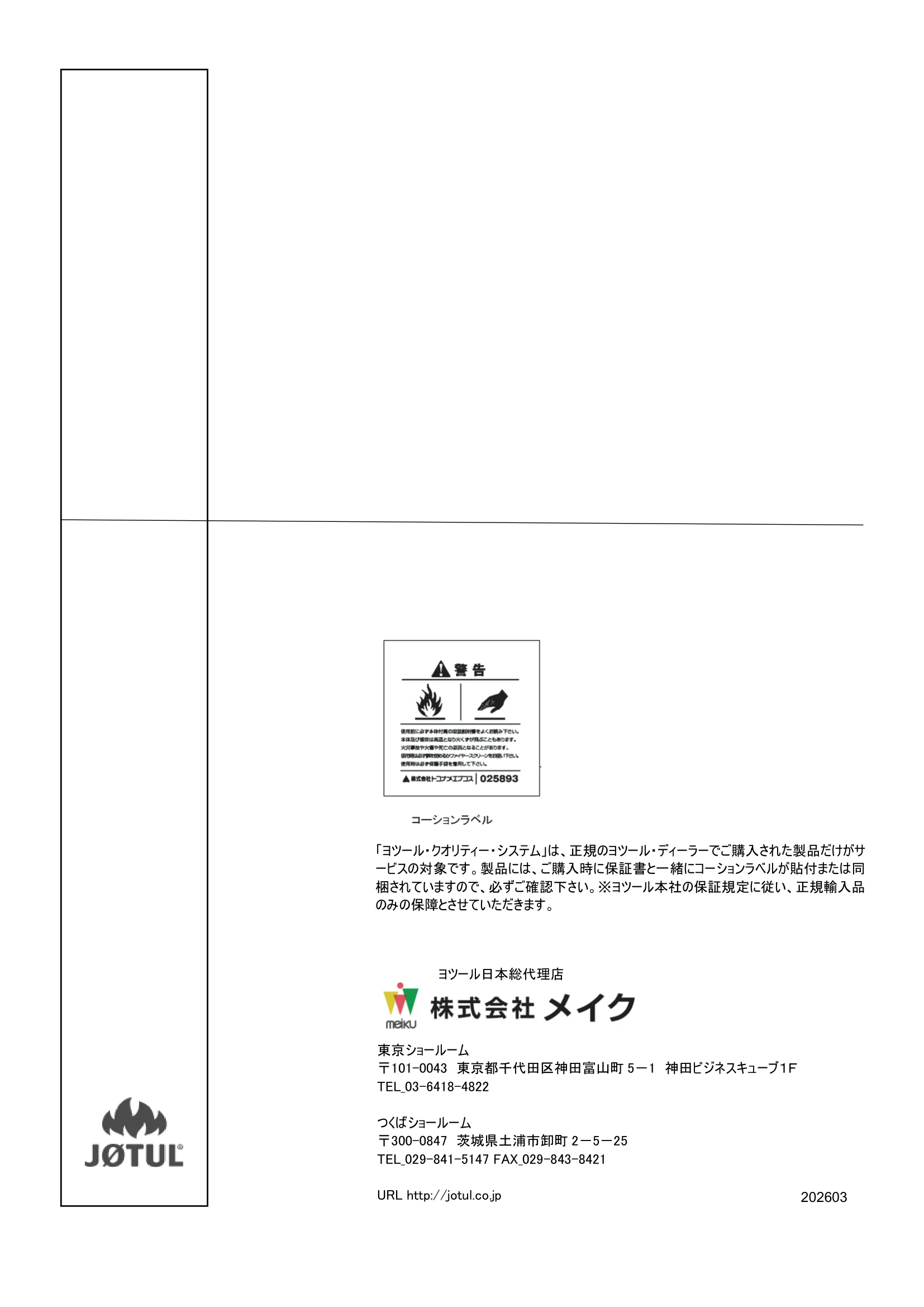

Jøtul F 400 ECO Jøtul F 400 ECO ヨツール機種別取扱説明書 Jøtul F 400 ECO 機種別取扱説明書 目次 1. 正しく安全にお使いいただくために 2. 製品仕様 3. 薪について 4. 各部操作方法 ・ フロントドアの開閉 ・ アッシュドアの開閉 ・ 燃焼調整 ・ 灰受け皿の取り出し 5. メンテナンスについて ・ 扉のガスケットの取替え ・ ガラスのお手入れ ・ バーンプレート・バッフルのお手入れ 6. 参考図 7. パーツリスト 1. 正しく安全にお使いいただくために 正しく安全にお使いいただくために、ご使用前に必ずこの 取扱説明書をよくお読み下さい。お読みになった後は、い つでも見られる所に保管して下さい。 ・ コーションプレートと保証書は大切に保管して下さい。 ヨツールクオリティーシステムのサービスやメンテナン スを受ける際にご提示いただく場合があります。 ・ 本体及び煙突は高温となります。直接手で触れない ようにし、扱う際は必ず耐火製のグローブを着用して 下さい。 ・ 正しく使用されない場合、火災事故や火傷、死亡事故 につながることがあります。 ・ 使用時に薪がはぜる（火の粉が飛ぶ）ことがあります。 必ず本体扉を閉めてお使い下さい。 ・ 安全にお使いいただくために、定期的なメンテナンス を行って下さい。 ・ ヨツールの製品は、賠償責任制度に加入しています。 2. 製品仕様 ※1 最大値は煙突方向が上の場合の目安の数値です。 ＜Ｔ４＞ヨツール・オーナーズ・トレーニングチェック項目です。薪 を入れすぎた状態で使用すると過燃焼になり本体を破損する場 合があります。機種により、適切な薪の量が示されています。 3. 薪について ・最適なサイズの薪を使用する事で、乾燥しやすく、燃料と して理想的にご使用いただく事が出来ます。少なくとも2 種 類の薪を用意しましょう。 ・ヨツールが推奨する薪 ＜焚き付けの薪＞ ・長さ：30～40cm／太さ：2～5ｃｍ／投入量：8～10 本 ＜通常使用時の薪＞ ・長さ：30ｃｍ／太さ：8～12ｃｍ 製品名 Jøtul F 400 ECO（SE） 本体寸法 幅653×奥行605×高さ727mm 重量 158kg 定格出力 7.0-9.7kW（6,020-8,342kcal/ｈ）※1 最大/推奨薪長 50ｃｍ／30ｃｍ 暖房面積 133 ㎡（40 坪） 適切な薪量 2.19kg/h（定格出力より算定） ＜Ｔ４＞ 燃焼方式 クリーンバーン（2 次燃焼方式） 煙突径 150mm 煙突方向 上・後 本体カラー ＢＰ（ブラックペイント） 試験データ EN13240 燃焼効率 83％ 7.7 kW 推奨ドラフト値 12-15 Pa CO at 13％O2 0.03％／417mg/N ㎥ NOx at 13％O2 89 mg/N ㎥ OGC at 13％O2 29 mg/N ㎥ Dust at 13％O2 6 mg/N ㎥ 空気消費量 19.4 ㎥/h 炊き付け用の薪 通常使用の薪 Jøtul F 400 ECO 機種別取扱説明書 4. 各部操作方法 ・ フロントドアの開閉 フロントドアハンドルを90 度回転させ扉を開けます。閉め るときは扉を押しながらしっかりと閉めます。（Ｆｉｇ．Ａ） ・ アッシュドアの開閉 アッシュハンドルを90 度回転させ扉を開けます。閉めると きは扉を押しながらしっかりと閉めます。（Ｆｉｇ．Ｂ） ・ 燃焼調整レバー 本体正面中央のレバーをスライドして空気の調節をします。 右にレバーをスライドさせて開けると高温に、逆に左に閉 めると低温になります。（Ｆｉｇ．Ｃ） ・アッシュグレートの開閉、灰の落とし方（Ｆｉｇ．Ｄ参照） ① アッシュグレートはＡ方向にスライドし、開きます。 ② 開いたアッシュグレートに灰をかき出し、灰受け皿 に落とします。 ＜注意＞ ・バックバーンプレートにあるパイロットエアー吹き出し 口は灰で埋もれないようご注意ください。（手前にあるリブ を目安にパイロットエアー付近にある灰を取り除いてくだ さい）（Ｆｉｇ．E 参照） ・炉内掃除の際はパイロットエアー吹き出し口から外気 導入口への灰こぼれに注意し、外気導入口下は養生をす るようにしてください。 ・アッシュグレートは閉じて(Ｂ方向)ご使用ください。 ・アッシュドアの開閉、灰受け皿の取り出し（Ｆｉｇ．Ｆ） Ａ方向にアッシュハンドルを開け、手前に開きます。 Ｂ方向に灰受け皿の取手を引き出します。 ＜注意＞ 本体が完全に冷めたことを確認の上灰受け皿を取り出し て下さい。 ・外気導入ダンパーボックス （※オプション品） 薪ストーブ燃焼前にダンパーが開いていることをご確認く ださい。閉じている状態で燃焼した場合、十分な空気が供 給されず、逆流する場合があります。 5. メンテナンスについて 定期的なメンテナンスの際に、消耗品の交換をしましょう。 ・ 扉のガスケットの取り替え 扉の周囲につけて気密性を保つガスケットは、使用に伴っ て消耗してきます。扉のガタつきや空気漏れ、ガスケットそ のものに「へたり」が見られたら交換時期です。（Ｆｉｇ．Ｇ） ① ガスケットをはがして、溝にこびりついている耐 火セメントをドライバーやワイヤーブラシで取り 除きます。 ② ガスケット専用の接着剤を溝に薄く塗布します。 ③ 新しいガスケットを、隙間なく押し込みます。常温 で24 時間以上乾燥させます。 ・ ガラスのお手入れ 製品にはエアウォッシュシステムが装備されています。本 体上部からガラスの内側に沿って空気が流れます。ある 程度のススは煙突のドラフトや燃焼レバーの調整具合に よってガラスに付着しますが燃焼調整レバーが開いてい る時や炉内で炎が活発に燃えている時に消散します。通 常のクリーニングはペーパータオルをお湯で濡らし灰を加 えたものでガラスをこすり水できれいにしその後乾かしてく ださい。落ちにくいススや汚れは、市販のガラスクリーナ ー等を塗布し、乾いた布等できれいに取り除いて下さい。 また、ガラスにヒビや割れ等が生じた場合は、直ちに使用 を中止して、新しいものと交換して下さい。 ・ バーンプレート、バッフルプレートのお手入れ プレート全体にクレオソート等の汚れが付きますので、気 になる場合はブラシ（バーミキュライト素材は傷が付きや すいので注意してください）をかけて汚れを取り除いて下さ い。ヒビ割れ、変形が生じた場合は、直ちに使用を中止し て新しいものと交換して下さい。そのまま使い続けると、暖 炉本体の寿命を縮めます。バーミキュライトバッフルを外 し元に戻す際は、炉奥側のバーンプレートリアＣＰＬ.にしっ かりかかるように取り付けてください。 「ヨツール・クオリティー・システム」は、正規のヨツール・ディーラーでご購入された製品だけがサ ービスの対象です。製品には、ご購入時に保証書と一緒にコーションラベルが貼付または同 梱されていますので、必ずご確認下さい。※ヨツール本社の保証規定に従い、正規輸入品 のみの保障とさせていただきます。 東京ショールーム 〒101-0043 東京都千代田区神田富山町5－1 神田ビジネスキューブ１Ｆ TEL_03-6418-4822 つくばショールーム 〒300-0847 茨城県土浦市卸町2－5－25 TEL_029-841-5147 FAX_029-843-8421 URL http://jotul.co.jp 202312 ヨツール日本総代理店 一般社団法人日本暖炉ストーブ協会会長 202603
