モルソー 3610CB

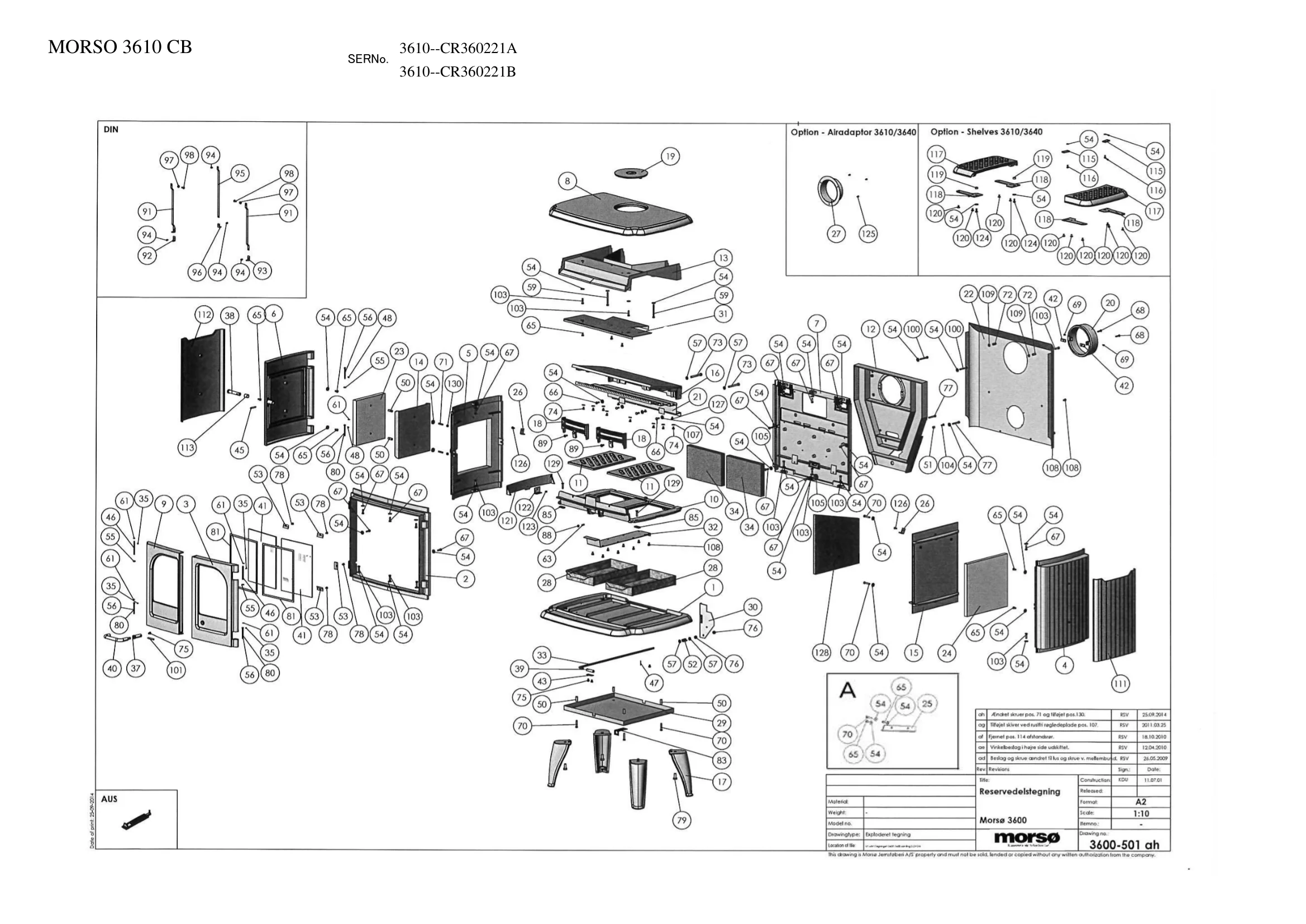

部品図

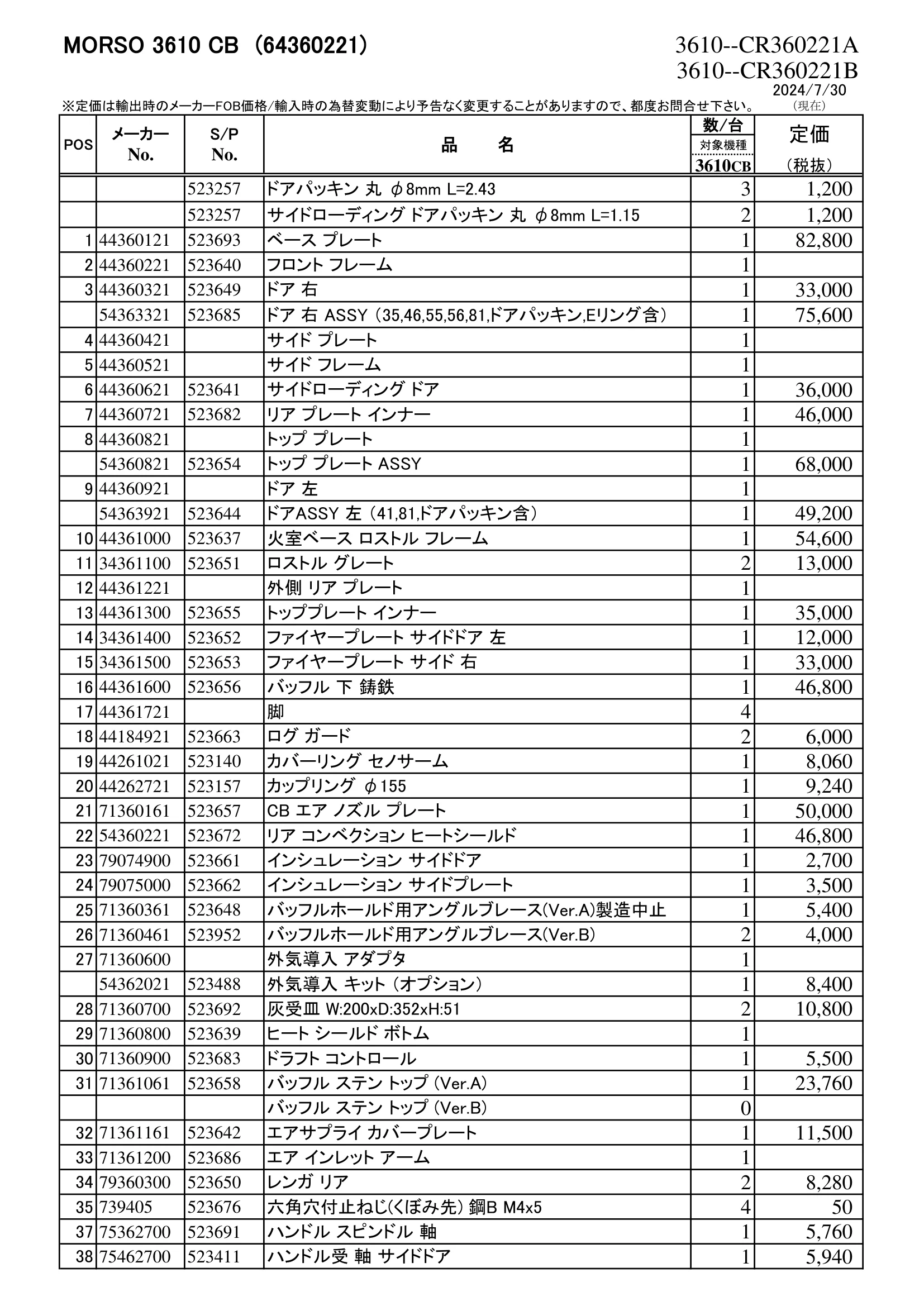

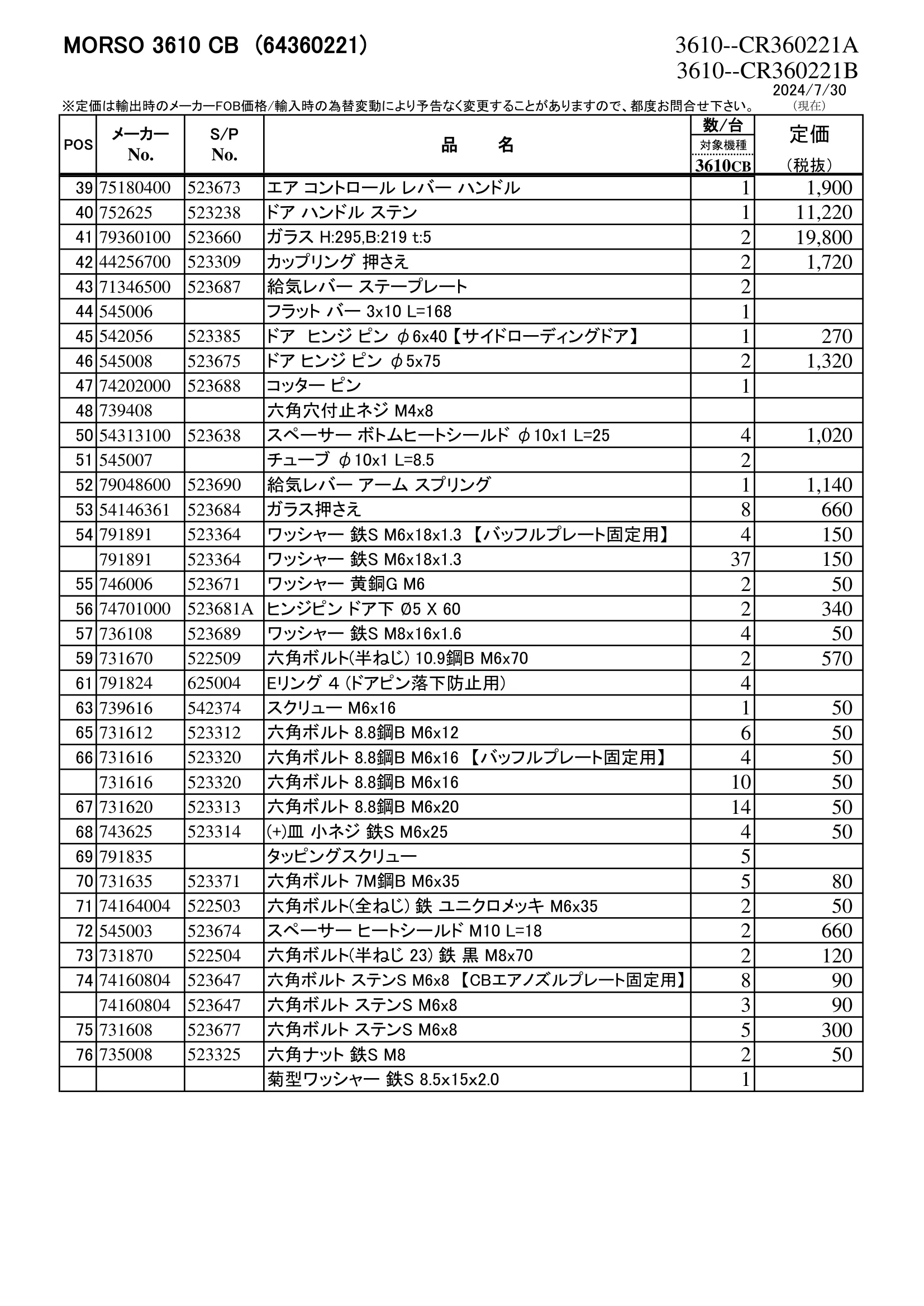

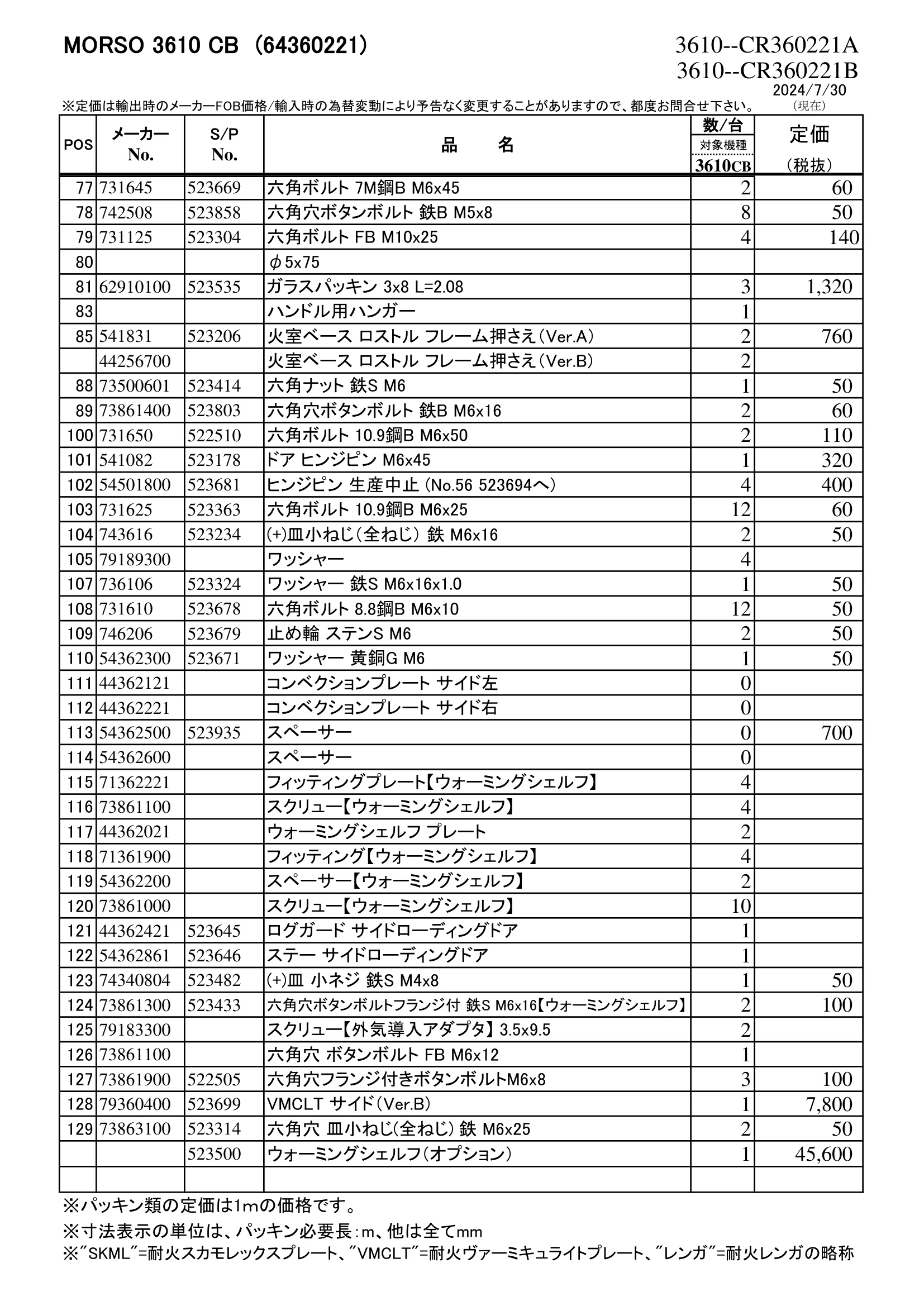

MORSO 3610 CB SERNo. 3610--CR360221A 3610--CR360221B MORSO 3610 CB　(64360221) 3610--CR360221A 3610--CR360221B 2024/7/30 ※定価は輸出時のメーカーFOB価格/輸入時の為替変動により予告なく変更することがありますので、都度お問合せ下さい。 （現在） 数/台 対象機種 3610CB （税抜） 523257 ドアパッキン 丸 φ8mm L=2.43 3 1,200 523257 サイドローディング ドアパッキン 丸 φ8mm L=1.15 2 1,200 1 44360121 523693 ベース プレート 1 82,800 2 44360221 523640 フロント フレーム 1 3 44360321 523649 ドア 右 1 33,000 54363321 523685 ドア 右 ASSY （35,46,55,56,81,ドアパッキン,Eリング含） 1 75,600 4 44360421 サイド プレート 1 5 44360521 サイド フレーム 1 6 44360621 523641 サイドローディング ドア 1 36,000 7 44360721 523682 リア プレート インナー 1 46,000 8 44360821 トップ プレート 1 54360821 523654 トップ プレート ASSY 1 68,000 9 44360921 ドア 左 1 54363921 523644 ドアASSY 左 （41,81,ドアパッキン含） 1 49,200 10 44361000 523637 火室ベース ロストル フレーム 1 54,600 11 34361100 523651 ロストル グレート 2 13,000 12 44361221 外側 リア プレート 1 13 44361300 523655 トッププレート インナー 1 35,000 14 34361400 523652 ファイヤープレート サイドドア 左 1 12,000 15 34361500 523653 ファイヤープレート サイド 右 1 33,000 16 44361600 523656 バッフル 下 鋳鉄 1 46,800 17 44361721 脚 4 18 44184921 523663 ログ ガード 2 6,000 19 44261021 523140 カバーリング セノサーム 1 8,060 20 44262721 523157 カップリング φ155 1 9,240 21 71360161 523657 CB エア ノズル プレート 1 50,000 22 54360221 523672 リア コンベクション ヒートシールド 1 46,800 23 79074900 523661 インシュレーション サイドドア 1 2,700 24 79075000 523662 インシュレーション サイドプレート 1 3,500 25 71360361 523648 バッフルホールド用アングルブレース(Ver.A)製造中止 1 5,400 26 71360461 523952 バッフルホールド用アングルブレース(Ver.B) 2 4,000 27 71360600 外気導入 アダプタ 1 54362021 523488 外気導入 キット （オプション） 1 8,400 28 71360700 523692 灰受皿 W:200xD:352xH:51 2 10,800 29 71360800 523639 ヒート シールド ボトム 1 30 71360900 523683 ドラフト コントロール 1 5,500 31 71361061 523658 バッフル ステン トップ (Ver.A) 1 23,760 バッフル ステン トップ (Ver.B) 0 32 71361161 523642 エアサプライ カバープレート 1 11,500 33 71361200 523686 エア インレット アーム 1 34 79360300 523650 レンガ リア 2 8,280 35 739405 523676 六角穴付止ねじ(くぼみ先) 鋼B M4x5 4 50 37 75362700 523691 ハンドル スピンドル 軸 1 5,760 38 75462700 523411 ハンドル受 軸 サイドドア 1 5,940 定価 POS メーカー No. S/P No. 品 名 MORSO 3610 CB　(64360221) 3610--CR360221A 3610--CR360221B 2024/7/30 ※定価は輸出時のメーカーFOB価格/輸入時の為替変動により予告なく変更することがありますので、都度お問合せ下さい。 （現在） 数/台 対象機種 3610CB （税抜） 定価 POS メーカー No. S/P No. 品 名 39 75180400 523673 エア コントロール レバー ハンドル 1 1,900 40 752625 523238 ドア ハンドル ステン 1 11,220 41 79360100 523660 ガラス H:295,B:219 t:5 2 19,800 42 44256700 523309 カップリング 押さえ 2 1,720 43 71346500 523687 給気レバー ステープレート 2 44 545006 フラット バー 3x10 L=168 1 45 542056 523385 ドア　ヒンジ ピン φ6x40 【サイドローディングドア】 1 270 46 545008 523675 ドア ヒンジ ピン φ5x75 2 1,320 47 74202000 523688 コッター ピン 1 48 739408 六角穴付止ネジ M4x8 50 54313100 523638 スペーサー ボトムヒートシールド φ10x1 L=25 4 1,020 51 545007 チューブ φ10x1 L=8.5 2 52 79048600 523690 給気レバー アーム スプリング 1 1,140 53 54146361 523684 ガラス押さえ 8 660 54 791891 523364 ワッシャー 鉄S M6x18x1.3　【バッフルプレート固定用】 4 150 791891 523364 ワッシャー 鉄S M6x18x1.3 37 150 55 746006 523671 ワッシャー 黄銅G M6 2 50 56 74701000 523681A ヒンジピン ドア下 Ø5 X 60 2 340 57 736108 523689 ワッシャー 鉄S M8x16x1.6 4 50 59 731670 522509 六角ボルト(半ねじ) 10.9鋼B M6x70 2 570 61 791824 625004 Eリング ４ (ドアピン落下防止用) 4 63 739616 542374 スクリュー M6x16 1 50 65 731612 523312 六角ボルト 8.8鋼B M6x12 6 50 66 731616 523320 六角ボルト 8.8鋼B M6x16　【バッフルプレート固定用】 4 50 731616 523320 六角ボルト 8.8鋼B M6x16 10 50 67 731620 523313 六角ボルト 8.8鋼B M6x20 14 50 68 743625 523314 (+)皿 小ネジ 鉄S M6x25 4 50 69 791835 タッピングスクリュー 5 70 731635 523371 六角ボルト 7M鋼B M6x35 5 80 71 74164004 522503 六角ボルト(全ねじ) 鉄 ユニクロメッキ M6x35 2 50 72 545003 523674 スペーサー ヒートシールド M10 L=18 2 660 73 731870 522504 六角ボルト(半ねじ 23) 鉄 黒 M8x70 2 120 74 74160804 523647 六角ボルト ステンS M6x8　【CBエアノズルプレート固定用】 8 90 74160804 523647 六角ボルト ステンS M6x8 3 90 75 731608 523677 六角ボルト ステンS M6x8 5 300 76 735008 523325 六角ナット 鉄S M8 2 50 菊型ワッシャー 鉄S 8.5ｘ15ｘ2.0 1 MORSO 3610 CB　(64360221) 3610--CR360221A 3610--CR360221B 2024/7/30 ※定価は輸出時のメーカーFOB価格/輸入時の為替変動により予告なく変更することがありますので、都度お問合せ下さい。 （現在） 数/台 対象機種 3610CB （税抜） 定価 POS メーカー No. S/P No. 品 名 77 731645 523669 六角ボルト 7M鋼B M6x45 2 60 78 742508 523858 六角穴ボタンボルト 鉄B M5x8 8 50 79 731125 523304 六角ボルト FB M10x25 4 140 80 φ5x75 81 62910100 523535 ガラスパッキン 3x8 L=2.08 3 1,320 83 ハンドル用ハンガー 1 85 541831 523206 火室ベース ロストル フレーム押さえ（Ver.A） 2 760 44256700 火室ベース ロストル フレーム押さえ（Ver.B) 2 88 73500601 523414 六角ナット 鉄S M6 1 50 89 73861400 523803 六角穴ボタンボルト 鉄B M6x16 2 60 100 731650 522510 六角ボルト 10.9鋼B M6x50 2 110 101 541082 523178 ドア ヒンジピン M6x45 1 320 102 54501800 523681 ヒンジピン 生産中止 (No.56 523694へ) 4 400 103 731625 523363 六角ボルト 10.9鋼B M6x25 12 60 104 743616 523234 (+)皿小ねじ（全ねじ） 鉄 M6x16 2 50 105 79189300 ワッシャー 4 107 736106 523324 ワッシャー 鉄S M6x16x1.0 1 50 108 731610 523678 六角ボルト 8.8鋼B M6x10 12 50 109 746206 523679 止め輪 ステンS M6 2 50 110 54362300 523671 ワッシャー 黄銅G M6 1 50 111 44362121 コンベクションプレート サイド左 0 112 44362221 コンベクションプレート サイド右 0 113 54362500 523935 スペーサー 0 700 114 54362600 スペーサー 0 115 71362221 フィッティングプレート【ウォーミングシェルフ】 4 116 73861100 スクリュー【ウォーミングシェルフ】 4 117 44362021 ウォーミングシェルフ プレート 2 118 71361900 フィッティング【ウォーミングシェルフ】 4 119 54362200 スペーサー【ウォーミングシェルフ】 2 120 73861000 スクリュー【ウォーミングシェルフ】 10 121 44362421 523645 ログガード サイドローディングドア 1 122 54362861 523646 ステー サイドローディングドア 1 123 74340804 523482 (+)皿 小ネジ 鉄S M4x8 1 50 124 73861300 523433 六角穴ボタンボルトフランジ付 鉄S M6x16【ウォーミングシェルフ】 2 100 125 79183300 スクリュー【外気導入アダプタ】 3.5x9.5 2 126 73861100 六角穴 ボタンボルト FB M6x12 1 127 73861900 522505 六角穴フランジ付きボタンボルトM6x8 3 100 128 79360400 523699 VMCLT サイド（Ver.B) 1 7,800 129 73863100 523314 六角穴 皿小ねじ(全ねじ) 鉄 M6x25 2 50 523500 ウォーミングシェルフ（オプション） 1 45,600 ※パッキン類の定価は1ｍの価格です。 ※寸法表示の単位は、パッキン必要長：m、他は全てmm ※"SKML"=耐火スカモレックスプレート、"VMCLT"=耐火ヴァーミキュライトプレート、"レンガ"=耐火レンガの略称
