１３２４－０１９３
ＭＯＲＳＯ ７４４３ ＣＢ
※１：表記の数値はＥＮ基準に基づいた、壁内可燃物の低温炭化防止の為の離隔距離。
※３：表記の数値はアンデルセンチムニー純正二重断熱煙突を使用した場合に限る。
※６：壁面から本体ヒートシールド延長線とトッププレート側面最大幅部分の接線との
交点までの距離。
◇本体から設置壁までの離隔距離寸法（ｍｍ）
※４：遮熱板とは25mm以上の空気層のある不燃材壁(天板高+200mmの高さ）
※２：本体離隔距離と煙突離隔距離を比較して最大値を採用すること。
※５：壁面に対して４５°の角度で設置した場合の距離。
炉台
レベル
炉台レベル
150以上
460以上
:本体前方と可燃物（家具など）との離隔距離は１０００ｍｍ以上とすること。
200
作成日
改訂日
改訂日
図面番号
450
炉台（ステージ）範囲寸法
ＭＯＲＳＯ社（デンマ－ク）
煙突離隔距離
１／２５
［上抜］
［後方壁抜］
※二重断熱煙突の場合は、インナー筒から
１５０ｍｍ以上とすること。
後方壁抜きは二重断熱煙突に限る
上記数値は可燃壁（遮熱板なし）
の場合とする

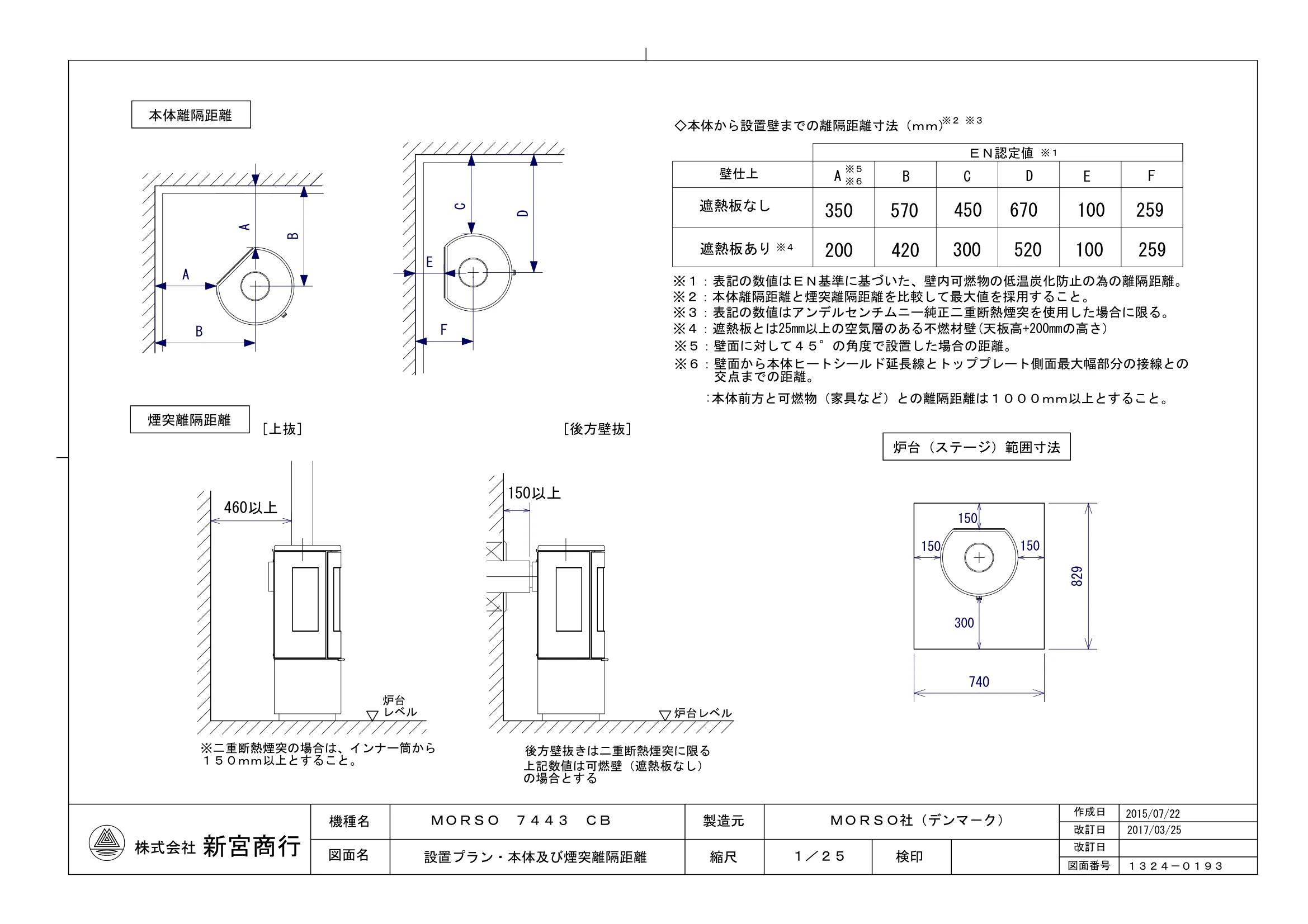

設置プラン・本体及び煙突離隔距離
本体離隔距離
機種名
図面名
製造元
縮尺
検印
新宮商行
株式会社
※４
壁仕上
570
420
※２
※６
ＥＮ認定値※１
※３
520
670
※５
259
遮熱板なし
遮熱板あり
ABCDEF
100
300
100
259
150
150
300
150
829
740
AABBCDEF
350
2017/03/25
2015/07/22
