ネクターの部品を、
品番で。
ネクター15CB・15CBSS、ピキャン オーブン、ピキャン バロッサ、マーク2ネクターCB。メトスのパーツリスト（2022年2月）から。
5グループ・部品48点。出どころはメトスの正規パーツリスト。
先に、読み方
品番は、2022年2月の資料から写しています。価格は、メーカーの都合上ホームページ上からは消しております。お見積もりでお知らせします。注文は図番ではなく品番で。図番は資料の図の中の番号で、機種ごとに振り直されています。
この表の癖
ピキャンの標準ブリックは1台に9枚要ります。ガラスロープと扉ガスケットはメートル売りです。
「要確認」「廃盤」
「要確認」は、本国からの取り寄せか、取り外しを想定していない場所の部品です。在庫と納期は、その都度お調べします。 「廃盤」は純正が出ない部品です。鉄板やバーミキュライトから加工して作れるものもあるので、 あきらめる前にご相談ください。
機種ごとの、いちばん聞かれる部品
問い合わせでいちばん多いのが、ガラス・ガスケット・バッフル・触媒・グレート・耐火材です。機種ごとに、表の中で最初に出てくる部品を先に並べます。同じ名前で複数の品番がある機種は、下の表で確かめてください。
| 機種 | ガラス | ガスケット・ロープ | バッフル | 触媒 | グレート・火格子 | 耐火レンガ・バーミキュライト |
|---|---|---|---|---|---|---|
| ネクター15CB | Y5110900 | Y7012500 | — | — | — | — |
| ネクター15CBSS（サイドシールド付） | Y5110900 | Y7012500 | — | — | — | — |
| ピキャン オーブン | Y7012500 | Y7012500 | — | — | — | — |
| ピキャン バロッサ | Y7012500 | Y7012500 | Y5110500 | — | — | Y5110600 |
| マーク2 ネクターCB | Y5111000 | Y7012500 | Y5109000 | — | — | Y5108200 |
注文のしかた
品番と個数を、LINE・電話・フォームのどれかで送ってください。在庫と納期を確かめて折り返します。 取り付けまで頼む場合は、部品代と作業をまとめて見積もります。岩手・青森・秋田まで伺います。部品だけの発送は全国へ。

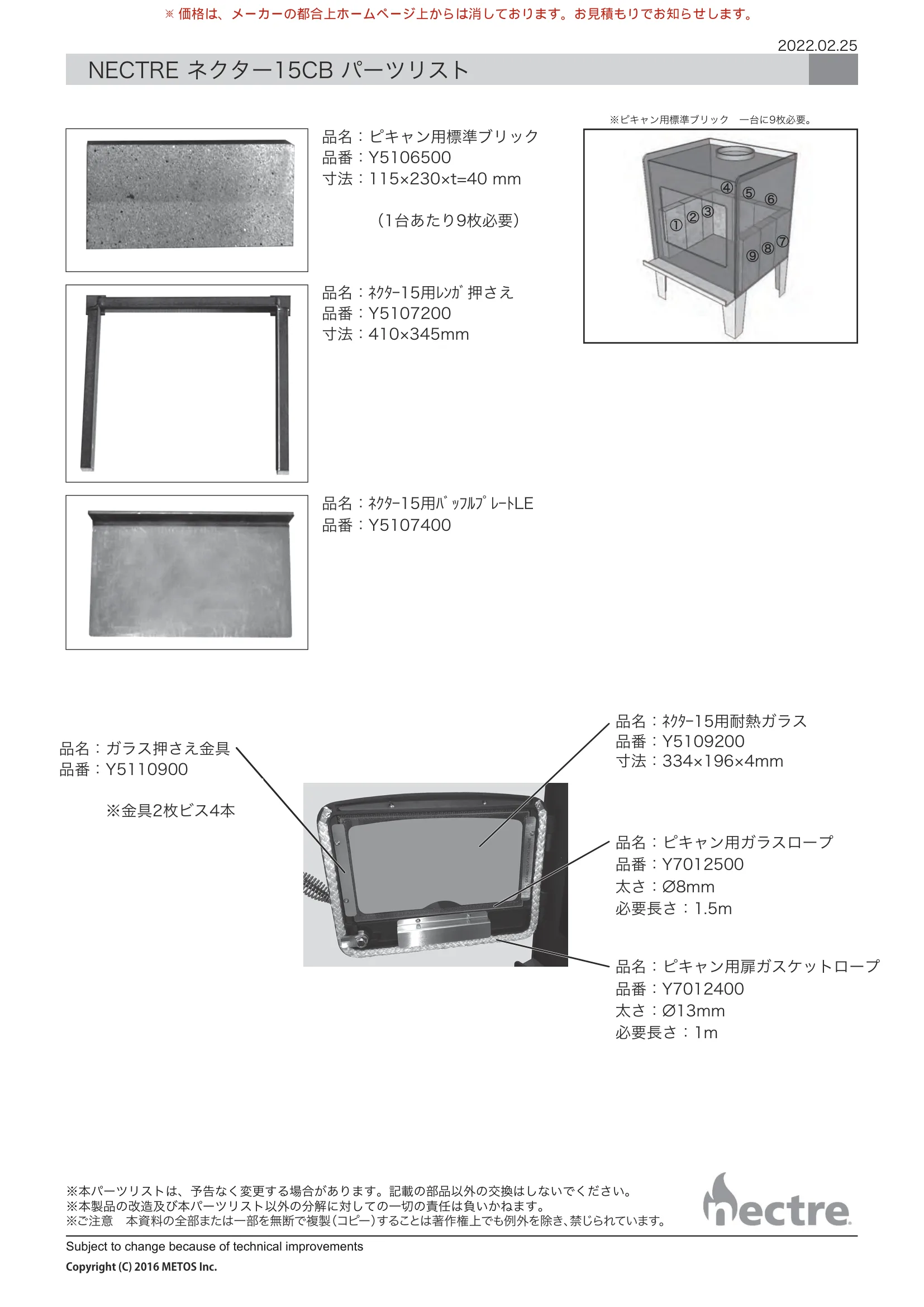

ネクター15CB15CB
【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押してください。| 品番 | 品名 | 価格 |
|---|---|---|
| ガスケット・ロープ | ||
| Y7012500 | ピキャン用ガラスロープ 太さφ8mm 必要長さ1.5m | |
| Y7012400 | ピキャン用扉ガスケットロープ 太さφ13mm 必要長さ1m | |
| Y5110900 | ガラス押さえ金具 ※金具2枚ビス4本 | |
| Y5106500 | ピキャン用標準ブリック 寸法115×230×t=40 mm 1台あたり9枚必要 | |
| Y5107200 | ﾈｸﾀｰ15用ﾚﾝｶﾞ押さえ 寸法410×345mm | |
| Y5107400 | ﾈｸﾀｰ15用ﾊﾞｯﾌﾙﾌﾟﾚｰﾄLE | |
| Y5109200 | ﾈｸﾀｰ15用耐熱ガラス 寸法334×196×4mm | |
ネクター15CBSS（サイドシールド付）15CBSS
【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押してください。| 品番 | 品名 | 価格 |
|---|---|---|
| ガスケット・ロープ | ||
| Y7012500 | ピキャン用ガラスロープ 寸法φ8mm×1.5 m 単位：1本 | |
| Y7012400 | ピキャン用扉ガスケットロープ 寸法φ13mm×1m 単位：1本 | |
| Y5110900 | ガラス押さえ金具 単位：1セット | |
| Y5106500 | ピキャン用標準ブリック 寸法115×230×t=40 mm 単位：1枚（1台あたり9枚必要 | |
| Y5107200 | ﾈｸﾀｰ15用ﾚﾝｶﾞ押さえ 寸法410×345mm 単位：1個 | |
| Y5107400 | ﾈｸﾀｰ15用ﾊﾞｯﾌﾙﾌﾟﾚｰﾄLE 単位：1個 | |
| Y5109200 | ﾈｸﾀｰ15用耐熱ガラス 寸法334×196×4mm 単位：1枚 | |

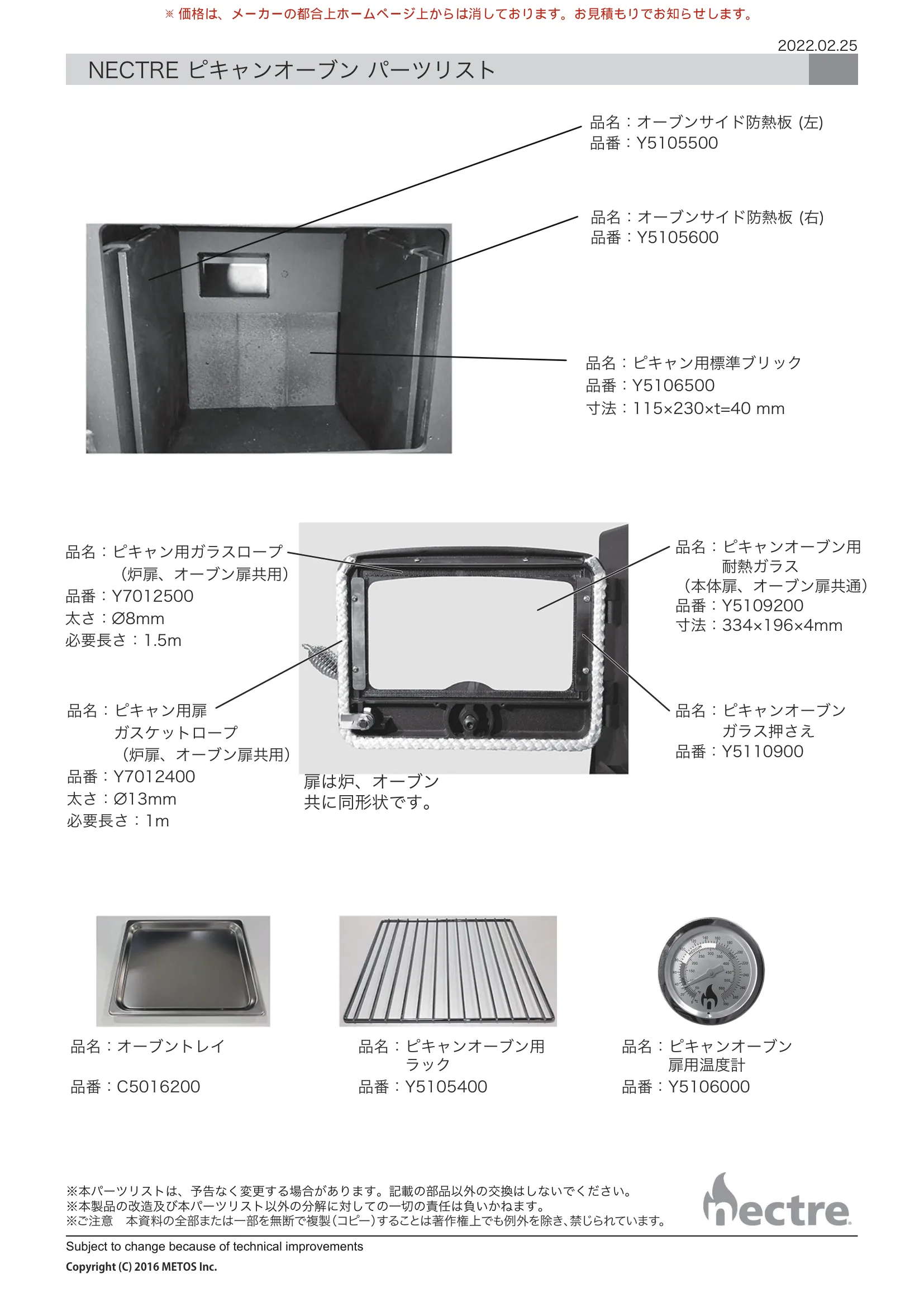

ピキャン オーブンPecan Oven
【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押してください。| 品番 | 品名 | 価格 |
|---|---|---|
| ガスケット・ロープ | ||
| Y7012500 | ピキャン用ガラスロープ（炉扉、オーブン扉共用） 太さφ8mm 必要長さ1.5m | |
| Y7012400 | ピキャン用扉ガスケットロープ（炉扉、オーブン扉共用） 太さφ13mm 必要長さ1m | |
| C5016200 | オーブントレイ | |
| Y5105400 | ピキャンオーブン用ラック | |
| Y5105500 | オーブンサイド防熱板 (左) | |
| Y5105600 | オーブンサイド防熱板 (右) | |
| Y5106500 | ピキャン用標準ブリック 寸法115×230×t=40 mm 1台あたり3枚必要 | |
| Y5106000 | ピキャンオーブン扉用温度計 | |
| Y5109200 | ピキャンオーブン用耐熱ガラス（本体扉、オーブン扉共通） 寸法334×196×4mm | |
| Y5110900 | ピキャンオーブンガラス押さえ | |
ピキャン バロッサBarossa
【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押してください。| 品番 | 品名 | 価格 |
|---|---|---|
| ガスケット・ロープ | ||
| Y7012500 | ピキャン用ガラスロープ（炉扉、オーブン扉共用） 太さφ8mm 必要長さ1.5m | |
| Y7012400 | ピキャン用扉ガスケットロープ（炉扉、オーブン扉共用） 太さφ13mm 必要長さ2m | |
| Y5110300 | バロッササイド防熱板（左) | |
| Y5110400 | バロッササイド防熱板（右) | |
| C5016300 | バロッサ用オーブントレイ | |
| Y5110800 | バロッサ用ラック | |
| Y5110500 | 上部バッフル（t=6mm） | |
| Y5106500 | ピキャン用標準ブリック 寸法115×230×t=40 mm 1台あたり4枚必要 | |
| Y5110600 | レンガ押さえ | |
| Y5108400 | フロントレンガ 1台あたり2個必要 | |
| Y5107900 | ピキャン用耐熱ガラス（MK2・バロッサ共用） 寸法477×196×4mm | |
| Y5110200 | バロッサオーブン用耐熱ガラス 寸法477×196×4mm（穴付） | |
| Y5111000 | ガラス用押さえ金具セット | |
| Y5106000 | ピキャンオーブン扉用温度計 | |
マーク2 ネクターCBMK2 CB
【こちらで詳細図面が開けます】図面の番号（図番）で、下の表から部品を探せます。ここを押してください。| 品番 | 品名 | 価格 |
|---|---|---|
| ガスケット・ロープ | ||
| Y7012500 | ピキャン用ガラスロープ 太さφ8mm 必要長さ1.5m | |
| Y7012400 | ピキャン用扉ガスケットロープ 太さφ13mm 必要長さ2m | |
| Y5108200 | MK2CBレンガ押さえ 寸法565×335mm | |
| Y5108900 | MK2アッシュプレートト 寸法75×500 mm | |
| Y5111000 | ガラス押さえ金具セット | |
| Y5109000 | MK2CBバッフル（小） 寸法400×160×5 mm | |
| Y5109100 | MK2CBバッフル（大） 寸法490×245×6 mm | |
| Y5106500 | ピキャン用標準ブリック 寸法115×230×t=40 mm 1台あたり9枚必要 | |
| Y5108000 | マーク2用ハーフブロックレンガ 寸法234×59×38 mm 1台あたり2枚必要 | |
| Y5107900 | MK2用耐熱ガラス 寸法477×196×4mm 単位：1枚 | |
よくある質問
ネクター ネクター15CBのガラスの品番は。
品番Y5110900です。価格は、部品表でチェックを入れて見積もりを依頼していただければ、在庫とあわせてお知らせします。
ネクター ネクター15CBSS（サイドシールド付）のガラスの品番は。
品番Y5110900です。価格は、部品表でチェックを入れて見積もりを依頼していただければ、在庫とあわせてお知らせします。
ネクター ピキャン オーブンのガラスの品番は。
品番Y7012500です。価格は、部品表でチェックを入れて見積もりを依頼していただければ、在庫とあわせてお知らせします。
ネクターの部品だけ買えますか。
買えます。品番を伝えていただければ、輸入元から取り寄せます。取り付けまで頼むのも、部品だけ送るのも、どちらでも承ります。
他の店で買ったストーブでも部品を頼めますか。
頼めます。当社で買った一台でなくても、部品の販売と交換をお受けしています。銘板の型番と製造番号を控えて連絡してください。
価格はどうやって分かりますか。
部品表でチェックを入れて、見積もりを依頼してください。在庫を確かめて、その時点の金額をお知らせします。
品番が分からないときは。
ストーブ全体と、直したい部分の写真をLINEで送ってください。機種と年式を見て、必要な部品をお返しします。
出どころ：メトスのパーツリスト（2022年2月）。資料が改訂された場合は新しい方が優先します。
