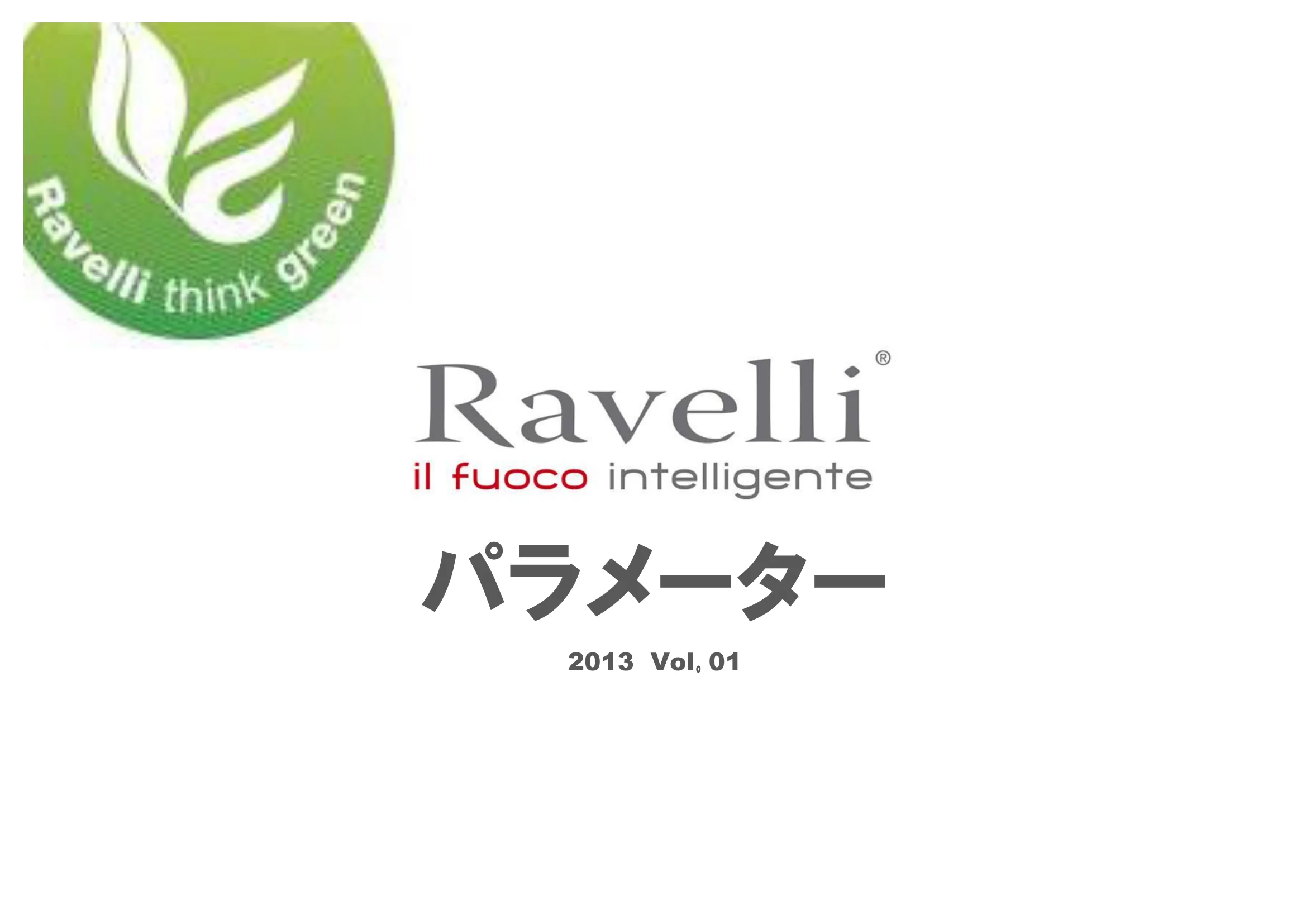

ラベリー 2015.9
資料

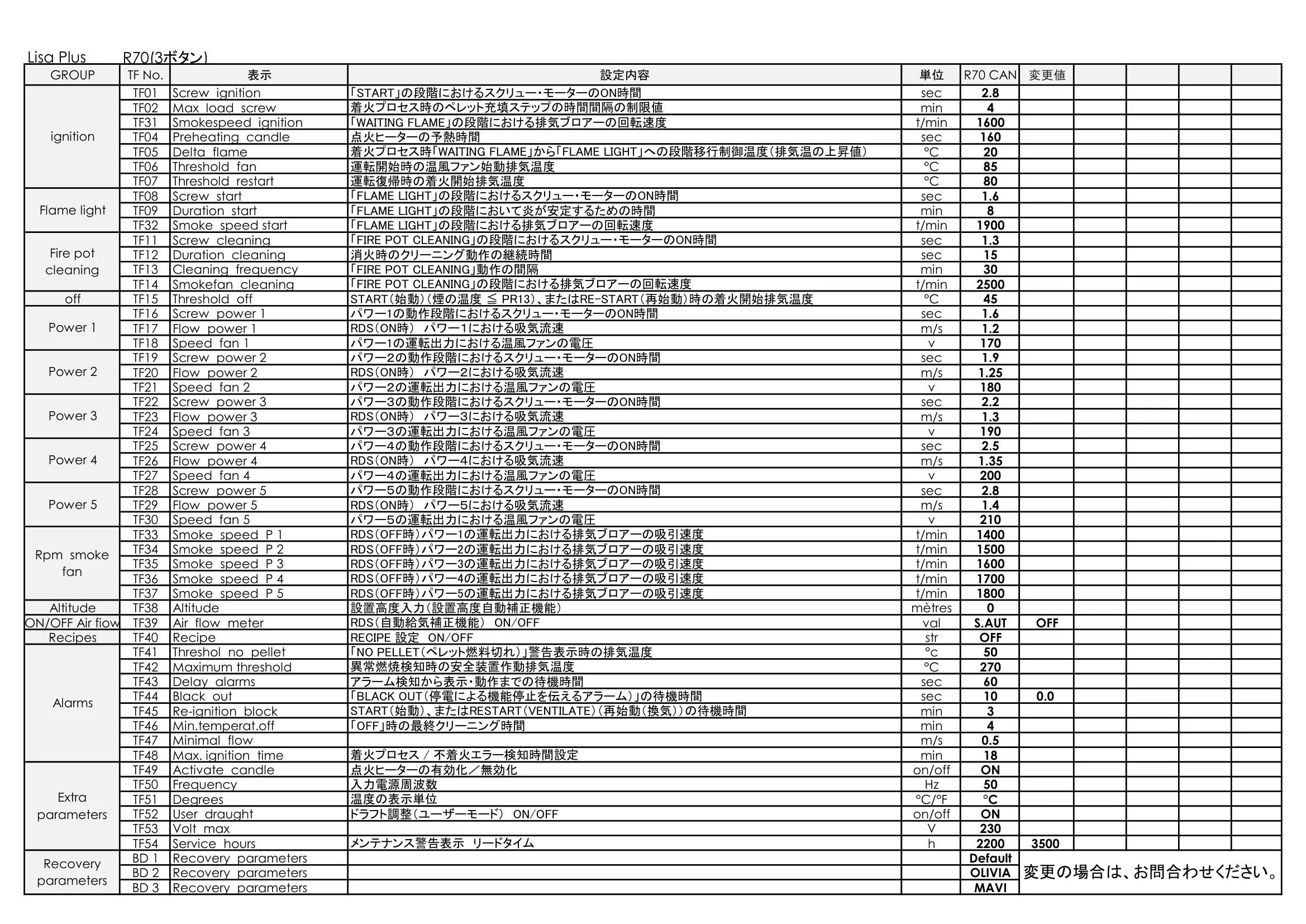

パラメーター 2013 Vol｡01 Lisa Plus R70(3ボタン) GROUP TF No. 表示 設定内容 単位 R70 CAN 変更値 TF01 Screw ignition 「START」の段階におけるスクリュー・モーターのON時間 sec 2.8 TF02 Max load screw 着火プロセス時のペレット充填ステップの時間間隔の制限値 min 4 TF31 Smokespeed ignition 「WAITING FLAME」の段階における排気ブロアーの回転速度 t/min 1600 TF04 Preheating candle 点火ヒーターの予熱時間 sec 160 TF05 Delta flame 着火プロセス時「WAITING FLAME」から「FLAME LIGHT」への段階移行制御温度（排気温の上昇値） °C 20 TF06 Threshold fan 運転開始時の温風ファン始動排気温度 °C 85 TF07 Threshold restart 運転復帰時の着火開始排気温度 °C 80 TF08 Screw start 「FLAME LIGHT」の段階におけるスクリュー・モーターのON時間 sec 1.6 TF09 Duration start 「FLAME LIGHT」の段階において炎が安定するための時間 min 8 TF32 Smoke speed start 「FLAME LIGHT」の段階における排気ブロアーの回転速度 t/min 1900 TF11 Screw cleaning 「FIRE POT CLEANING」の段階におけるスクリュー・モーターのON時間 sec 1.3 TF12 Duration cleaning 消火時のクリーニング動作の継続時間 sec 15 TF13 Cleaning frequency 「FIRE POT CLEANING」動作の間隔 min 30 TF14 Smokefan cleaning 「FIRE POT CLEANING」の段階における排気ブロアーの回転速度 t/min 2500 off TF15 Threshold off START（始動）（煙の温度 ≦ PR13）、またはRE-START（再始動）時の着火開始排気温度 °C 45 TF16 Screw power 1 パワー1の動作段階におけるスクリュー・モーターのON時間 sec 1.6 TF17 Flow power 1 RDS（ON時）　パワー１における吸気流速 m/s 1.2 TF18 Speed fan 1 パワー1の運転出力における温風ファンの電圧 v 170 TF19 Screw power 2 パワー２の動作段階におけるスクリュー・モーターのON時間 sec 1.9 TF20 Flow power 2 RDS（ON時）　パワー２における吸気流速 m/s 1.25 TF21 Speed fan 2 パワー２の運転出力における温風ファンの電圧 v 180 TF22 Screw power 3 パワー３の動作段階におけるスクリュー・モーターのON時間 sec 2.2 TF23 Flow power 3 RDS（ON時）　パワー３における吸気流速 m/s 1.3 TF24 Speed fan 3 パワー３の運転出力における温風ファンの電圧 v 190 TF25 Screw power 4 パワー４の動作段階におけるスクリュー・モーターのON時間 sec 2.5 TF26 Flow power 4 RDS（ON時）　パワー４における吸気流速 m/s 1.35 TF27 Speed fan 4 パワー４の運転出力における温風ファンの電圧 v 200 TF28 Screw power 5 パワー５の動作段階におけるスクリュー・モーターのON時間 sec 2.8 TF29 Flow power 5 RDS（ON時）　パワー５における吸気流速 m/s 1.4 TF30 Speed fan 5 パワー５の運転出力における温風ファンの電圧 v 210 TF33 Smoke speed P 1 RDS（OFF時）パワー1の運転出力における排気ブロアーの吸引速度 t/min 1400 TF34 Smoke speed P 2 RDS（OFF時）パワー2の運転出力における排気ブロアーの吸引速度 t/min 1500 TF35 Smoke speed P 3 RDS（OFF時）パワー3の運転出力における排気ブロアーの吸引速度 t/min 1600 TF36 Smoke speed P 4 RDS（OFF時）パワー4の運転出力における排気ブロアーの吸引速度 t/min 1700 TF37 Smoke speed P 5 RDS（OFF時）パワー5の運転出力における排気ブロアーの吸引速度 t/min 1800 Altitude TF38 Altitude 設置高度入力（設置高度自動補正機能） mètres 0 ON/OFF Air fiow TF39 Air flow meter RDS（自動給気補正機能）　ON/OFF val S.AUT OFF Recipes TF40 Recipe RECIPE 設定　ON/OFF str OFF TF41 Threshol no pellet 「NO PELLET（ペレット燃料切れ）」警告表示時の排気温度 °c 50 TF42 Maximum threshold 異常燃焼検知時の安全装置作動排気温度 °C 270 TF43 Delay alarms アラーム検知から表示・動作までの待機時間 sec 60 TF44 Black out 「BLACK OUT（停電による機能停止を伝えるアラーム）」の待機時間 sec 10 0.0 TF45 Re-ignition block START（始動）、またはRESTART（VENTILATE）（再始動（換気））の待機時間 min 3 TF46 Min.temperat.off 「OFF」時の最終クリーニング時間 min 4 TF47 Minimal flow m/s 0.5 TF48 Max. ignition time 着火プロセス / 不着火エラー検知時間設定 min 18 TF49 Activate candle 点火ヒーターの有効化／無効化 on/off ON TF50 Frequency 入力電源周波数 Hz 50 TF51 Degrees 温度の表示単位 °C/°F °C TF52 User draught ドラフト調整（ユーザーモード）　ON/OFF on/off ON TF53 Volt max V 230 TF54 Service hours メンテナンス警告表示　リードタイム h 2200 3500 BD 1 Recovery parameters Default BD 2 Recovery parameters OLIVIA BD 3 Recovery parameters MAVI 変更の場合は、お問合わせください。 Power 4 Power 5 Rpm smoke fan Alarms Extra parameters Recovery parameters ignition Flame light Fire pot cleaning Power 1 Power 2 Power 3 Mavi GROUP TF No. 表示 設定内容 単位 Mavi 変更値 TF01 Screw ignition 「START」の段階におけるスクリュー・モーターのON時間 sec 2.4 TF02 Max load screw 着火プロセス時のペレット充填ステップの時間間隔の制限値 min 4 TF31 Smokespeed ignition 「WAITING FLAME」の段階における排気ブロアーの回転速度 t/min 1600 TF04 Preheating candle 点火ヒーターの予熱時間 sec 150 TF05 Delta flame 着火プロセス時「WAITING FLAME」から「FLAME LIGHT」への段階移行制御温度（排気温の上昇値） °C 20 TF06 Threshold fan 運転開始時の温風ファン始動排気温度 °C 90 TF07 Threshold restart 運転復帰時の着火開始排気温度 °C 80 TF08 Screw start 「FLAME LIGHT」の段階におけるスクリュー・モーターのON時間 sec 1.4 TF09 Duration start 「FLAME LIGHT」の段階において炎が安定するための時間 min 4 TF32 Smoke speed start 「FLAME LIGHT」の段階における排気ブロアーの回転速度 t/min 1500 TF11 Screw cleaning 「FIRE POT CLEANING」の段階におけるスクリュー・モーターのON時間 sec 1.1 TF12 Duration cleaning 消火時のクリーニング動作の継続時間 sec 15 TF13 Cleaning frequency 「FIRE POT CLEANING」動作の間隔 min 60 TF14 Smokefan cleaning 「FIRE POT CLEANING」の段階における排気ブロアーの回転速度 t/min 2500 off TF15 Threshold off START（始動）（煙の温度 ≦ PR13）、またはRE-START（再始動）時の着火開始排気温度 °C 50 TF16 Screw power 1 パワー1の動作段階におけるスクリュー・モーターのON時間 sec 1.4 TF17 Flow power 1 RDS（ON時）　パワー１における吸気流速 m/s 1.10 TF18 Speed fan 1 パワー1の運転出力における温風ファンの電圧 v 170 TF19 Screw power 2 パワー２の動作段階におけるスクリュー・モーターのON時間 sec 1.6 TF20 Flow power 2 RDS（ON時）　パワー２における吸気流速 m/s 1.20 TF21 Speed fan 2 パワー２の運転出力における温風ファンの電圧 v 180 TF22 Screw power 3 パワー３の動作段階におけるスクリュー・モーターのON時間 sec 1.8 TF23 Flow power 3 RDS（ON時）　パワー３における吸気流速 m/s 1.30 TF24 Speed fan 3 パワー３の運転出力における温風ファンの電圧 v 190 TF25 Screw power 4 パワー４の動作段階におけるスクリュー・モーターのON時間 sec 2 TF26 Flow power 4 RDS（ON時）　パワー４における吸気流速 m/s 1.40 TF27 Speed fan 4 パワー４の運転出力における温風ファンの電圧 v 200 TF28 Screw power 5 パワー５の動作段階におけるスクリュー・モーターのON時間 sec 2.2 TF29 Flow power 5 RDS（ON時）　パワー５における吸気流速 m/s 1.50 TF30 Speed fan 5 パワー５の運転出力における温風ファンの電圧 v 210 TF33 Smoke speed P 1 RDS（OFF時）パワー1の運転出力における排気ブロアーの吸引速度 t/min 1300 1250 TF34 Smoke speed P 2 RDS（OFF時）パワー2の運転出力における排気ブロアーの吸引速度 t/min 1400 1350 TF35 Smoke speed P 3 RDS（OFF時）パワー3の運転出力における排気ブロアーの吸引速度 t/min 1500 1450 TF36 Smoke speed P 4 RDS（OFF時）パワー4の運転出力における排気ブロアーの吸引速度 t/min 1600 1550 TF37 Smoke speed P 5 RDS（OFF時）パワー5の運転出力における排気ブロアーの吸引速度 t/min 1700 1650 Altitude TF38 Altitude 設置高度入力（設置高度自動補正機能） m 0000 ON/OFF Air fiow TF39 Air flow meter RDS（自動給気補正機能）　ON/OFF val S.AUT OFF Recipes TF40 Recipe RECIPE 設定　ON/OFF str OFF TF41 Threshol no pellet 「NO PELLET（ペレット燃料切れ）」警告表示時の排気温度 °c 60 TF42 Maximum threshold 異常燃焼検知時の安全装置作動排気温度 °C 270 TF43 Delay alarms アラーム検知から表示・動作までの待機時間 sec 60 TF44 Black out 「BLACK OUT（停電による機能停止を伝えるアラーム）」の待機時間 sec 0 TF45 Re-ignition block START（始動）、またはRESTART（VENTILATE）（再始動（換気））の待機時間 min 3 TF46 Min.temperat.off 「OFF」時の最終クリーニング時間 min 4 TF47 Minimal flow m/s 00.50 TF48 Max. ignition time 着火プロセス / 不着火エラー検知時間設定 min 0.18 0.23 TF49 Activate candle 点火ヒーターの有効化／無効化 on/off ON TF50 Frequency 入力電源周波数 Hz 50 TF51 Degrees 温度の表示単位 °C/°F °C TF52 User draught ドラフト調整（ユーザーモード）　ON/OFF on/off ON TF53 Volt max V 230 TF54 Service hours メンテナンス警告表示　リードタイム h 2000 3500 BD 1 Recovery parameters Default BD 2 Recovery parameters OLIVIA BD 3 Recovery parameters MAVI 変更の場合は、お問合わせください。 ignition Flame light Fire pot cleaning Power 1 Power 2 Recovery parameters Power 3 Power 4 Power 5 Rpm smoke fan Alarms Extra parameters Lisa Plus GROUP TF No. 表示 設定内容 単位 LisaPlus 変更値 TF01 Screw ignition 「START」の段階におけるスクリュー・モーターのON時間 sec 2.8 TF02 Max load screw 着火プロセス時のペレット充填ステップの時間間隔の制限値 min 4 TF31 Smokespeed ignition 「WAITING FLAME」の段階における排気ブロアーの回転速度 t/min 1600 TF04 Preheating candle 点火ヒーターの予熱時間 sec 150 TF05 Delta flame 着火プロセス時「WAITING FLAME」から「FLAME LIGHT」への段階移行制御温度（排気温の上昇値） °C 20 TF06 Threshold fan 運転開始時の温風ファン始動排気温度 °C 85 TF07 Threshold restart 運転復帰時の着火開始排気温度 °C 80 TF08 Screw start 「FLAME LIGHT」の段階におけるスクリュー・モーターのON時間 sec 1.3 TF09 Duration start 「FLAME LIGHT」の段階において炎が安定するための時間 min 4 TF32 Smoke speed start 「FLAME LIGHT」の段階における排気ブロアーの回転速度 t/min 1500 TF11 Screw cleaning 「FIRE POT CLEANING」の段階におけるスクリュー・モーターのON時間 sec 1.2 TF12 Duration cleaning 消火時のクリーニング動作の継続時間 sec 15 TF13 Cleaning frequency 「FIRE POT CLEANING」動作の間隔 min 60 TF14 Smokefan cleaning 「FIRE POT CLEANING」の段階における排気ブロアーの回転速度 t/min 2500 off TF15 Threshold off START（始動）（煙の温度 ≦ PR13）、またはRE-START（再始動）時の着火開始排気温度 °C 45 TF16 Screw power 1 パワー1の動作段階におけるスクリュー・モーターのON時間 sec 1.3 TF17 Flow power 1 RDS（ON時）　パワー１における吸気流速 m/s 1.1 TF18 Speed fan 1 パワー1の運転出力における温風ファンの電圧 v 170 TF19 Screw power 2 パワー２の動作段階におけるスクリュー・モーターのON時間 sec 1.6 TF20 Flow power 2 RDS（ON時）　パワー２における吸気流速 m/s 1.15 TF21 Speed fan 2 パワー２の運転出力における温風ファンの電圧 v 180 TF22 Screw power 3 パワー３の動作段階におけるスクリュー・モーターのON時間 sec 1.9 TF23 Flow power 3 RDS（ON時）　パワー３における吸気流速 m/s 1.2 TF24 Speed fan 3 パワー３の運転出力における温風ファンの電圧 v 190 TF25 Screw power 4 パワー４の動作段階におけるスクリュー・モーターのON時間 sec 2.2 TF26 Flow power 4 RDS（ON時）　パワー４における吸気流速 m/s 1.25 TF27 Speed fan 4 パワー４の運転出力における温風ファンの電圧 v 200 TF28 Screw power 5 パワー５の動作段階におけるスクリュー・モーターのON時間 sec 2.5 TF29 Flow power 5 RDS（ON時）　パワー５における吸気流速 m/s 1.3 TF30 Speed fan 5 パワー５の運転出力における温風ファンの電圧 v 210 TF33 Smoke speed P 1 RDS（OFF時）パワー1の運転出力における排気ブロアーの吸引速度 t/min 1400 TF34 Smoke speed P 2 RDS（OFF時）パワー2の運転出力における排気ブロアーの吸引速度 t/min 1500 TF35 Smoke speed P 3 RDS（OFF時）パワー3の運転出力における排気ブロアーの吸引速度 t/min 1600 TF36 Smoke speed P 4 RDS（OFF時）パワー4の運転出力における排気ブロアーの吸引速度 t/min 1700 TF37 Smoke speed P 5 RDS（OFF時）パワー5の運転出力における排気ブロアーの吸引速度 t/min 1800 Altitude TF38 Altitude 設置高度入力（設置高度自動補正機能） mètres 0 ON/OFF Air fiow TF39 Air flow meter RDS（自動給気補正機能）　ON/OFF val S.AUT Recipes TF40 Recipe RECIPE 設定　ON/OFF str OFF TF41 Threshol no pellet 「NO PELLET（ペレット燃料切れ）」警告表示時の排気温度 °c 50 TF42 Maximum threshold 異常燃焼検知時の安全装置作動排気温度 °C 270 TF43 Delay alarms アラーム検知から表示・動作までの待機時間 sec 60 TF44 Black out 「BLACK OUT（停電による機能停止を伝えるアラーム）」の待機時間 sec 0 TF45 Re-ignition block START（始動）、またはRESTART（VENTILATE）（再始動（換気））の待機時間 min 3 TF46 Min.temperat.off 「OFF」時の最終クリーニング時間 min 4 TF47 Minimal flow - TF48 Max. ignition time 着火プロセス / 不着火エラー検知時間設定 min 18 TF49 Activate candle 点火ヒーターの有効化／無効化 on/off ON TF50 Frequency 入力電源周波数 Hz 50 TF51 Degrees 温度の表示単位 °C/°F °C TF52 User draught ドラフト調整（ユーザーモード）　ON/OFF on/off ON TF53 Volt max V- TF54 Service hours メンテナンス警告表示　リードタイム h 2200 3500 BD 1 Recovery parameters Default BD 2 Recovery parameters OLIVIA BD 3 Recovery parameters MAVI 変更の場合は、お問合わせください。 ignition Flame light Fire pot cleaning Power 1 Power 2 Recovery parameters Power 3 Power 4 Power 5 Rpm smoke fan Alarms Extra parameters RV80 GROUP TF No. 表示 設定内容 単位 RV80 変更値 TF01 Screw ignition 「START」の段階におけるスクリュー・モーターのON時間 sec 2.8 3.0 TF02 Max load screw 着火プロセス時のペレット充填ステップの時間間隔の制限値 min 4 TF31 Smokespeed ignition 「WAITING FLAME」の段階における排気ブロアーの回転速度 t/min 1600 1800 TF04 Preheating candle 点火ヒーターの予熱時間 sec 150 TF05 Delta flame 着火プロセス時「WAITING FLAME」から「FLAME LIGHT」への段階移行制御温度（排気温の上昇値） °C 20 TF06 Threshold fan 運転開始時の温風ファン始動排気温度 °C 85 TF07 Threshold restart 運転復帰時の着火開始排気温度 °C 80 TF08 Screw start 「FLAME LIGHT」の段階におけるスクリュー・モーターのON時間 sec 1.3 TF09 Duration start 「FLAME LIGHT」の段階において炎が安定するための時間 min 8 TF32 Smoke speed start 「FLAME LIGHT」の段階における排気ブロアーの回転速度 t/min 1800 1850 TF11 Screw cleaning 「FIRE POT CLEANING」の段階におけるスクリュー・モーターのON時間 sec 1.2 TF12 Duration cleaning 消火時のクリーニング動作の継続時間 sec 15 TF13 Cleaning frequency 「FIRE POT CLEANING」動作の間隔 min 30 TF14 Smokefan cleaning 「FIRE POT CLEANING」の段階における排気ブロアーの回転速度 t/min 2500 off TF15 Threshold off START（始動）（煙の温度 ≦ PR13）、またはRE-START（再始動）時の着火開始排気温度 °C 45 TF16 Screw power 1 パワー1の動作段階におけるスクリュー・モーターのON時間 sec 1.6 TF17 Flow power 1 RDS（ON時）　パワー１における吸気流速 m/s 1.3 TF18 Speed fan 1 パワー1の運転出力における温風ファンの電圧 v 170 TF19 Screw power 2 パワー２の動作段階におけるスクリュー・モーターのON時間 sec 19 TF20 Flow power 2 RDS（ON時）　パワー２における吸気流速 m/s 1.35 TF21 Speed fan 2 パワー２の運転出力における温風ファンの電圧 v 180 TF22 Screw power 3 パワー３の動作段階におけるスクリュー・モーターのON時間 sec 2.2 TF23 Flow power 3 RDS（ON時）　パワー３における吸気流速 m/s 1.4 TF24 Speed fan 3 パワー３の運転出力における温風ファンの電圧 v 190 TF25 Screw power 4 パワー４の動作段階におけるスクリュー・モーターのON時間 sec 2.5 TF26 Flow power 4 RDS（ON時）　パワー４における吸気流速 m/s 1.45 TF27 Speed fan 4 パワー４の運転出力における温風ファンの電圧 v 200 TF28 Screw power 5 パワー５の動作段階におけるスクリュー・モーターのON時間 sec 2.8 TF29 Flow power 5 RDS（ON時）　パワー５における吸気流速 m/s 1.5 TF30 Speed fan 5 パワー５の運転出力における温風ファンの電圧 v 210 TF33 Smoke speed P 1 RDS（OFF時）パワー1の運転出力における排気ブロアーの吸引速度 t/min 1400 1600 TF34 Smoke speed P 2 RDS（OFF時）パワー2の運転出力における排気ブロアーの吸引速度 t/min 1500 1700 TF35 Smoke speed P 3 RDS（OFF時）パワー3の運転出力における排気ブロアーの吸引速度 t/min 1600 1800 TF36 Smoke speed P 4 RDS（OFF時）パワー4の運転出力における排気ブロアーの吸引速度 t/min 1700 1900 TF37 Smoke speed P 5 RDS（OFF時）パワー5の運転出力における排気ブロアーの吸引速度 t/min 1800 2000 Altitude TF38 Altitude 設置高度入力（設置高度自動補正機能） mètres 0 ON/OFF Air fiow TF39 Air flow meter RDS（自動給気補正機能）　ON/OFF val S.AUT Recipes TF40 Recipe RECIPE 設定　ON/OFF str OFF TF41 Threshol no pellet 「NO PELLET（ペレット燃料切れ）」警告表示時の排気温度 °c 50 TF42 Maximum threshold 異常燃焼検知時の安全装置作動排気温度 °C 270 TF43 Delay alarms アラーム検知から表示・動作までの待機時間 sec 60 TF44 Black out 「BLACK OUT（停電による機能停止を伝えるアラーム）」の待機時間 sec 0 0.0 TF45 Re-ignition block START（始動）、またはRESTART（VENTILATE）（再始動（換気））の待機時間 min 3 TF46 Min.temperat.off 「OFF」時の最終クリーニング時間 min 4 TF47 Minimal flow m/s 0.7 TF48 Max. ignition time 着火プロセス / 不着火エラー検知時間設定 min 18 TF49 Activate candle 点火ヒーターの有効化／無効化 on/off ON TF50 Frequency 入力電源周波数 Hz 50 TF51 Degrees 温度の表示単位 °C/°F °C TF52 User draught ドラフト調整（ユーザーモード）　ON/OFF on/off ON TF53 Volt max V 230 TF54 Service hours メンテナンス警告表示　リードタイム h 2200 3500 BD 1 Recovery parameters Default BD 2 Recovery parameters OLIVIA BD 3 Recovery parameters MAVI ignition Flame light Fire pot cleaning Power 1 Power 2 Power 3 変更の場合は、お問合わせください。 Power 4 Power 5 Rpm smoke fan Alarms Extra parameters Recovery parameters RV100 GROUP TF No. 表示 設定内容 単位 RV100 変更値 TF01 Screw ignition 「START」の段階におけるスクリュー・モーターのON時間 sec 3.2 TF02 Max load screw 着火プロセス時のペレット充填ステップの時間間隔の制限値 min 4 TF31 Smokespeed ignition 「WAITING FLAME」の段階における排気ブロアーの回転速度 t/min 1950 TF04 Preheating candle 点火ヒーターの予熱時間 sec 170 TF05 Delta flame 着火プロセス時「WAITING FLAME」から「FLAME LIGHT」への段階移行制御温度（排気温の上昇値） °C 15 TF06 Threshold fan 運転開始時の温風ファン始動排気温度 °C 90 TF07 Threshold restart 運転復帰時の着火開始排気温度 °C 80 TF08 Screw start 「FLAME LIGHT」の段階におけるスクリュー・モーターのON時間 sec 1.2 TF09 Duration start 「FLAME LIGHT」の段階において炎が安定するための時間 min 8 TF32 Smoke speed start 「FLAME LIGHT」の段階における排気ブロアーの回転速度 t/min 2000 TF11 Screw cleaning 「FIRE POT CLEANING」の段階におけるスクリュー・モーターのON時間 sec 1.1 TF12 Duration cleaning 消火時のクリーニング動作の継続時間 sec 15 TF13 Cleaning frequency 「FIRE POT CLEANING」動作の間隔 min 30 TF14 Smokefan cleaning 「FIRE POT CLEANING」の段階における排気ブロアーの回転速度 t/min 2500 off TF15 Threshold off START（始動）（煙の温度 ≦ PR13）、またはRE-START（再始動）時の着火開始排気温度 °C 50 TF16 Screw power 1 パワー1の動作段階におけるスクリュー・モーターのON時間 sec 1.3 TF17 Flow power 1 RDS（ON時）　パワー１における吸気流速 m/s 1.5 TF18 Speed fan 1 パワー1の運転出力における温風ファンの電圧 v 130 TF19 Screw power 2 パワー２の動作段階におけるスクリュー・モーターのON時間 sec 1.9 TF20 Flow power 2 RDS（ON時）　パワー２における吸気流速 m/s 1.55 TF21 Speed fan 2 パワー２の運転出力における温風ファンの電圧 v 145 TF22 Screw power 3 パワー３の動作段階におけるスクリュー・モーターのON時間 sec 2.5 TF23 Flow power 3 RDS（ON時）　パワー３における吸気流速 m/s 1.6 TF24 Speed fan 3 パワー３の運転出力における温風ファンの電圧 v 160 TF25 Screw power 4 パワー４の動作段階におけるスクリュー・モーターのON時間 sec 3.1 TF26 Flow power 4 RDS（ON時）　パワー４における吸気流速 m/s 1.65 TF27 Speed fan 4 パワー４の運転出力における温風ファンの電圧 v 175 TF28 Screw power 5 パワー５の動作段階におけるスクリュー・モーターのON時間 sec 3.6 TF29 Flow power 5 RDS（ON時）　パワー５における吸気流速 m/s 1.7 TF30 Speed fan 5 パワー５の運転出力における温風ファンの電圧 v 190 TF33 Smoke speed P 1 RDS（OFF時）パワー1の運転出力における排気ブロアーの吸引速度 t/min 1300 TF34 Smoke speed P 2 RDS（OFF時）パワー2の運転出力における排気ブロアーの吸引速度 t/min 1400 TF35 Smoke speed P 3 RDS（OFF時）パワー3の運転出力における排気ブロアーの吸引速度 t/min 1500 TF36 Smoke speed P 4 RDS（OFF時）パワー4の運転出力における排気ブロアーの吸引速度 t/min 1600 TF37 Smoke speed P 5 RDS（OFF時）パワー5の運転出力における排気ブロアーの吸引速度 t/min 1700 Altitude TF38 Altitude 設置高度入力（設置高度自動補正機能） mètres 0 ON/OFF Air fiow TF39 Air flow meter RDS（自動給気補正機能）　ON/OFF val S.AUT Recipes TF40 Recipe RECIPE 設定　ON/OFF str OFF TF41 Threshol no pellet 「NO PELLET（ペレット燃料切れ）」警告表示時の排気温度 °c 50 TF42 Maximum threshold 異常燃焼検知時の安全装置作動排気温度 °C 270 TF43 Delay alarms アラーム検知から表示・動作までの待機時間 sec 60 TF44 Black out 「BLACK OUT（停電による機能停止を伝えるアラーム）」の待機時間 sec 0 TF45 Re-ignition block START（始動）、またはRESTART（VENTILATE）（再始動（換気））の待機時間 min 3 TF46 Min.temperat.off 「OFF」時の最終クリーニング時間 min 4 TF47 Minimal flow m/s 0.7 TF48 Max. ignition time 着火プロセス / 不着火エラー検知時間設定 min 18 TF49 Activate candle 点火ヒーターの有効化／無効化 on/off ON TF50 Frequency 入力電源周波数 Hz 50 TF51 Degrees 温度の表示単位 °C/°F °C TF52 User draught ドラフト調整（ユーザーモード）　ON/OFF on/off ON TF53 Volt max V 230 TF54 Service hours メンテナンス警告表示　リードタイム h 2500 3500 BD 1 Recovery parameters Default BD 2 Recovery parameters OLIVIA BD 3 Recovery parameters MAVI 変更の場合は、お問合わせください。 ignition Flame light Fire pot cleaning Power 1 Power 2 Recovery parameters Power 3 Power 4 Power 5 Rpm smoke fan Alarms Extra parameters RV120 GROUP TF No. 表示 設定内容 単位 RV120 変更値 TF01 Screw ignition 「START」の段階におけるスクリュー・モーターのON時間 sec 3.4 TF02 Max load screw 着火プロセス時のペレット充填ステップの時間間隔の制限値 min 4 TF31 Smokespeed ignition 「WAITING FLAME」の段階における排気ブロアーの回転速度 t/min 1600 TF04 Preheating candle 点火ヒーターの予熱時間 sec 170 TF05 Delta flame 着火プロセス時「WAITING FLAME」から「FLAME LIGHT」への段階移行制御温度（排気温の上昇値） °C 20 TF06 Threshold fan 運転開始時の温風ファン始動排気温度 °C 100 TF07 Threshold restart 運転復帰時の着火開始排気温度 °C 90 TF08 Screw start 「FLAME LIGHT」の段階におけるスクリュー・モーターのON時間 sec 2 TF09 Duration start 「FLAME LIGHT」の段階において炎が安定するための時間 min 4 TF32 Smoke speed start 「FLAME LIGHT」の段階における排気ブロアーの回転速度 t/min 1500 TF11 Screw cleaning 「FIRE POT CLEANING」の段階におけるスクリュー・モーターのON時間 sec 1.1 TF12 Duration cleaning 消火時のクリーニング動作の継続時間 sec 15 TF13 Cleaning frequency 「FIRE POT CLEANING」動作の間隔 min 60 TF14 Smokefan cleaning 「FIRE POT CLEANING」の段階における排気ブロアーの回転速度 t/min 2500 off TF15 Threshold off START（始動）（煙の温度 ≦ PR13）、またはRE-START（再始動）時の着火開始排気温度 °C 50 TF16 Screw power 1 パワー1の動作段階におけるスクリュー・モーターのON時間 sec 2.6 TF17 Flow power 1 RDS（ON時）　パワー１における吸気流速 m/s 1.1 TF18 Speed fan 1 パワー1の運転出力における温風ファンの電圧 v 160 TF19 Screw power 2 パワー２の動作段階におけるスクリュー・モーターのON時間 sec 2.9 TF20 Flow power 2 RDS（ON時）　パワー２における吸気流速 m/s 1.15 TF21 Speed fan 2 パワー２の運転出力における温風ファンの電圧 v 170 TF22 Screw power 3 パワー３の動作段階におけるスクリュー・モーターのON時間 sec 3.2 TF23 Flow power 3 RDS（ON時）　パワー３における吸気流速 m/s 1.2 TF24 Speed fan 3 パワー３の運転出力における温風ファンの電圧 v 180 TF25 Screw power 4 パワー４の動作段階におけるスクリュー・モーターのON時間 sec 3.5 TF26 Flow power 4 RDS（ON時）　パワー４における吸気流速 m/s 1.25 TF27 Speed fan 4 パワー４の運転出力における温風ファンの電圧 v 190 TF28 Screw power 5 パワー５の動作段階におけるスクリュー・モーターのON時間 sec 3.8 TF29 Flow power 5 RDS（ON時）　パワー５における吸気流速 m/s 1.3 TF30 Speed fan 5 パワー５の運転出力における温風ファンの電圧 v 200 TF33 Smoke speed P 1 RDS（OFF時）パワー1の運転出力における排気ブロアーの吸引速度 t/min 1650 TF34 Smoke speed P 2 RDS（OFF時）パワー2の運転出力における排気ブロアーの吸引速度 t/min 1750 TF35 Smoke speed P 3 RDS（OFF時）パワー3の運転出力における排気ブロアーの吸引速度 t/min 1850 TF36 Smoke speed P 4 RDS（OFF時）パワー4の運転出力における排気ブロアーの吸引速度 t/min 1950 TF37 Smoke speed P 5 RDS（OFF時）パワー5の運転出力における排気ブロアーの吸引速度 t/min 2050 Altitude TF38 Altitude 設置高度入力（設置高度自動補正機能） mètres 0 ON/OFF Air fiow TF39 Air flow meter RDS（自動給気補正機能）　ON/OFF val S.AUT Recipes TF40 Recipe RECIPE 設定　ON/OFF str OFF TF41 Threshol no pellet 「NO PELLET（ペレット燃料切れ）」警告表示時の排気温度 °c 60 TF42 Maximum threshold 異常燃焼検知時の安全装置作動排気温度 °C 270 TF43 Delay alarms アラーム検知から表示・動作までの待機時間 sec 60 TF44 Black out 「BLACK OUT（停電による機能停止を伝えるアラーム）」の待機時間 sec 0 TF45 Re-ignition block START（始動）、またはRESTART（VENTILATE）（再始動（換気））の待機時間 min 3 TF46 Min.temperat.off 「OFF」時の最終クリーニング時間 min 4 TF47 Minimal flow - TF48 Max. ignition time 着火プロセス / 不着火エラー検知時間設定 min 18 TF49 Activate candle 点火ヒーターの有効化／無効化 on/off ON TF50 Frequency 入力電源周波数 Hz 50 TF51 Degrees 温度の表示単位 °C/°F °C TF52 User draught ドラフト調整（ユーザーモード）　ON/OFF on/off ON TF53 Volt max V- TF54 Service hours メンテナンス警告表示　リードタイム h 2500 3500 BD 1 Recovery parameters Default BD 2 Recovery parameters OLIVIA BD 3 Recovery parameters MAVI 変更の場合は、お問合わせください。 ignition Flame light Fire pot cleaning Power 1 Power 2 Recovery parameters Power 3 Power 4 Power 5 Rpm smoke fan Alarms Extra parameters Spillo GROUP TF No. 表示 設定内容 単位 Spillo 変更値 TF01 Screw ignition 「START」の段階におけるスクリュー・モーターのON時間 sec 3.4 TF02 Max load screw 着火プロセス時のペレット充填ステップの時間間隔の制限値 min 4 TF31 Smokespeed ignition 「WAITING FLAME」の段階における排気ブロアーの回転速度 t/min 1600 TF04 Preheating candle 点火ヒーターの予熱時間 sec 170 TF05 Delta flame 着火プロセス時「WAITING FLAME」から「FLAME LIGHT」への段階移行制御温度（排気温の上昇値） °C 20 TF06 Threshold fan 運転開始時の温風ファン始動排気温度 °C 90 TF07 Threshold restart 運転復帰時の着火開始排気温度 °C 90 TF08 Screw start 「FLAME LIGHT」の段階におけるスクリュー・モーターのON時間 sec 1.3 TF09 Duration start 「FLAME LIGHT」の段階において炎が安定するための時間 min 8 TF32 Smoke speed start 「FLAME LIGHT」の段階における排気ブロアーの回転速度 t/min 2000 TF11 Screw cleaning 「FIRE POT CLEANING」の段階におけるスクリュー・モーターのON時間 sec 1.1 TF12 Duration cleaning 消火時のクリーニング動作の継続時間 sec 15 TF13 Cleaning frequency 「FIRE POT CLEANING」動作の間隔 min 30 TF14 Smokefan cleaning 「FIRE POT CLEANING」の段階における排気ブロアーの回転速度 t/min 2500 off TF15 Threshold off START（始動）（煙の温度 ≦ PR13）、またはRE-START（再始動）時の着火開始排気温度 °C 50 TF16 Screw power 1 パワー1の動作段階におけるスクリュー・モーターのON時間 sec 1.7 TF17 Flow power 1 RDS（ON時）　パワー１における吸気流速 m/s 2.2 TF18 Speed fan 1 パワー1の運転出力における温風ファンの電圧 v 140 TF19 Screw power 2 パワー２の動作段階におけるスクリュー・モーターのON時間 sec 2.3 TF20 Flow power 2 RDS（ON時）　パワー２における吸気流速 m/s 2.25 TF21 Speed fan 2 パワー２の運転出力における温風ファンの電圧 v 150 TF22 Screw power 3 パワー３の動作段階におけるスクリュー・モーターのON時間 sec 2.9 TF23 Flow power 3 RDS（ON時）　パワー３における吸気流速 m/s 2.3 TF24 Speed fan 3 パワー３の運転出力における温風ファンの電圧 v 160 TF25 Screw power 4 パワー４の動作段階におけるスクリュー・モーターのON時間 sec 3.5 TF26 Flow power 4 RDS（ON時）　パワー４における吸気流速 m/s 2.35 TF27 Speed fan 4 パワー４の運転出力における温風ファンの電圧 v 170 TF28 Screw power 5 パワー５の動作段階におけるスクリュー・モーターのON時間 sec 4 TF29 Flow power 5 RDS（ON時）　パワー５における吸気流速 m/s 2.4 TF30 Speed fan 5 パワー５の運転出力における温風ファンの電圧 v 180 TF33 Smoke speed P 1 RDS（OFF時）パワー1の運転出力における排気ブロアーの吸引速度 t/min 1350 TF34 Smoke speed P 2 RDS（OFF時）パワー2の運転出力における排気ブロアーの吸引速度 t/min 1450 TF35 Smoke speed P 3 RDS（OFF時）パワー3の運転出力における排気ブロアーの吸引速度 t/min 1550 TF36 Smoke speed P 4 RDS（OFF時）パワー4の運転出力における排気ブロアーの吸引速度 t/min 1650 TF37 Smoke speed P 5 RDS（OFF時）パワー5の運転出力における排気ブロアーの吸引速度 t/min 1750 Altitude TF38 Altitude 設置高度入力（設置高度自動補正機能） mètres 0 ON/OFF Air fiow TF39 Air flow meter RDS（自動給気補正機能）　ON/OFF val S.AUT Recipes TF40 Recipe RECIPE 設定　ON/OFF str OFF TF41 Threshol no pellet 「NO PELLET（ペレット燃料切れ）」警告表示時の排気温度 °c 50 TF42 Maximum threshold 異常燃焼検知時の安全装置作動排気温度 °C 270 TF43 Delay alarms アラーム検知から表示・動作までの待機時間 sec 60 TF44 Black out 「BLACK OUT（停電による機能停止を伝えるアラーム）」の待機時間 sec 0 TF45 Re-ignition block START（始動）、またはRESTART（VENTILATE）（再始動（換気））の待機時間 min 3 TF46 Min.temperat.off 「OFF」時の最終クリーニング時間 min 4 TF47 Minimal flow m/s 0.8 TF48 Max. ignition time 着火プロセス / 不着火エラー検知時間設定 min 18 TF49 Activate candle 点火ヒーターの有効化／無効化 on/off ON TF50 Frequency 入力電源周波数 Hz 50 TF51 Degrees 温度の表示単位 °C/°F °C TF52 User draught ドラフト調整（ユーザーモード）　ON/OFF on/off ON TF53 Volt max V 230 TF54 Service hours メンテナンス警告表示　リードタイム h 2500 3500 BD 1 Recovery parameters Default BD 2 Recovery parameters OLIVIA BD 3 Recovery parameters MAVI 変更の場合は、お問合わせください。 ignition Flame light Fire pot cleaning Power 1 Power 2 Recovery parameters Power 3 Power 4 Power 5 Rpm smoke fan Alarms Extra parameters
