TECHNICAL DOCUMENT

西海産業 SS 10_
資料

1ページの技術資料

この資料について

メーカー
西海産業
機種
SS 10_
資料種別
資料
ページ数
1ページ

資料の内容

画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。

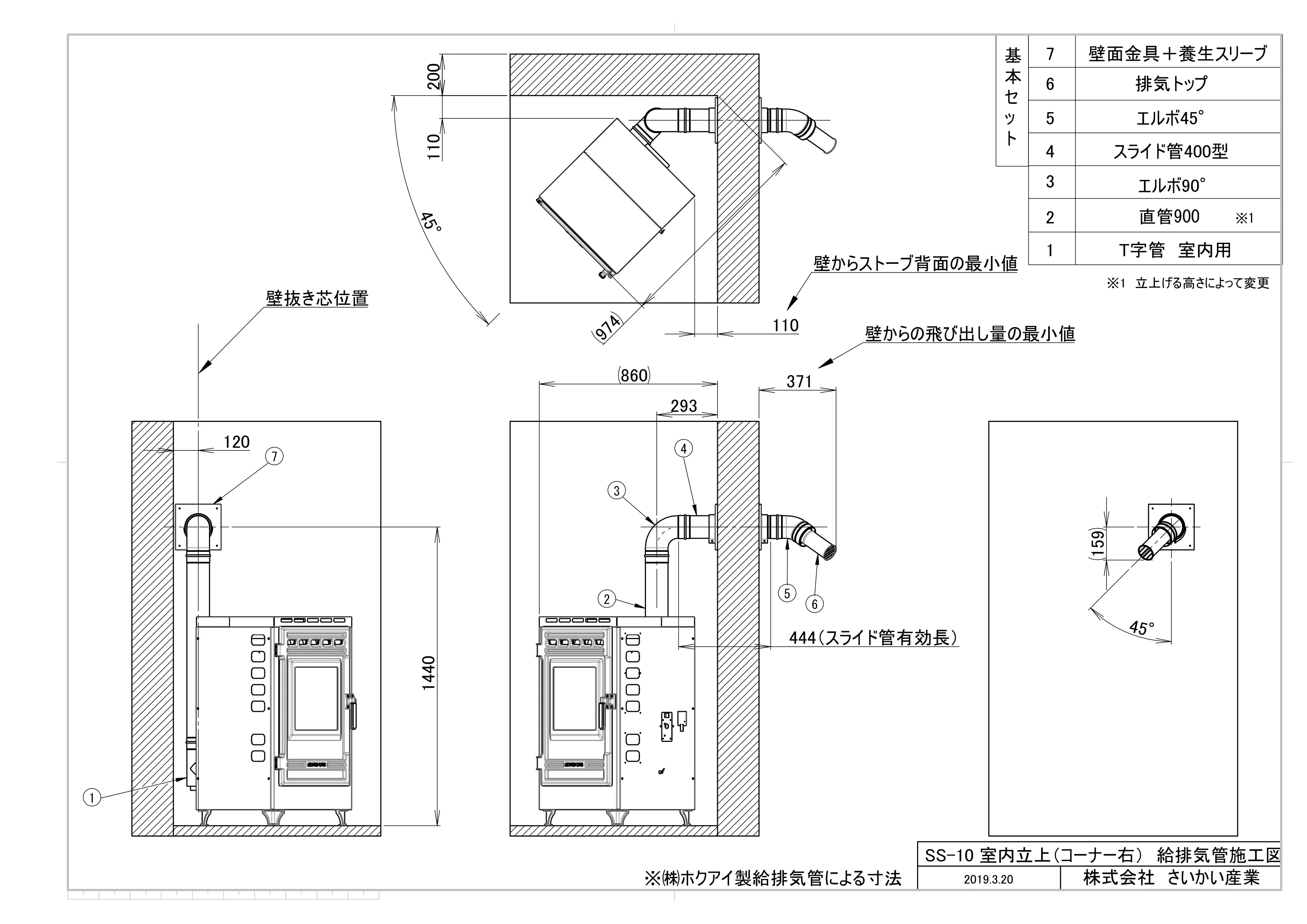

西海産業 SS 10_ 資料

テキスト内容

この資料から読み取れるテキストです。

1440 120 1 7 293 444（スライド管有効長） 860 371 6 5 3 2 4 ※㈱ホクアイ製給排気管による寸法 45° 159 200 45° 110 110 974 SS-10 室内立上（コーナー右）　給排気管施工図 株式会社　さいかい産業 2019.3.20 壁面金具＋養生スリーブ 排気トップ エルボ45° スライド管400型 エルボ90° T字管　室内用 7 6 5 4 3 2 1 壁からの飛び出し量の最小値 壁からストーブ背面の最小値 壁抜き芯位置 基本セット ※1　立上げる高さによって変更 直管900　　※1

PDFをダウンロード

この資料の原本（PDF）をダウンロードできます。

資料をPDFで開く
