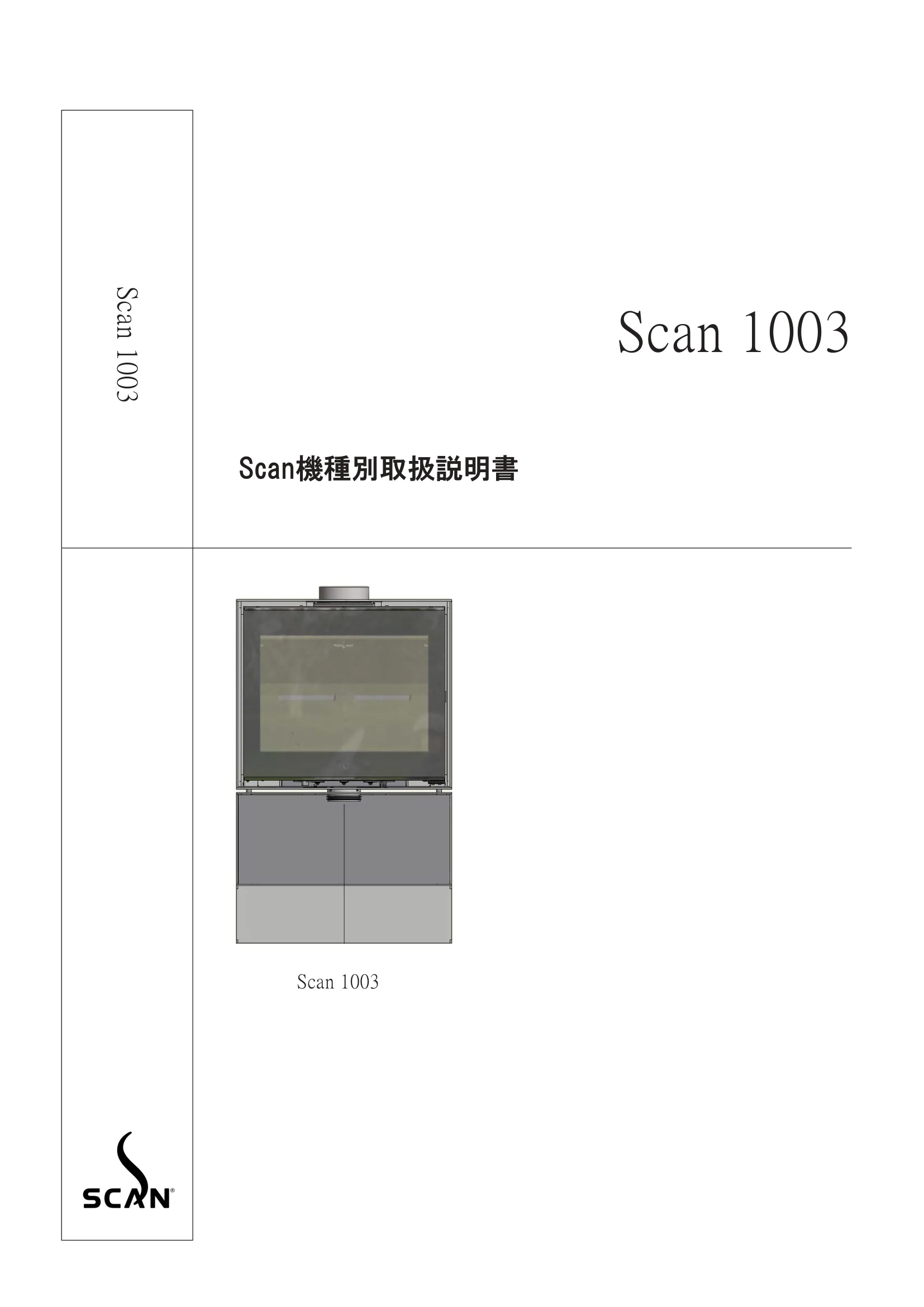

スキャン 1003（2021年版）
取扱説明書

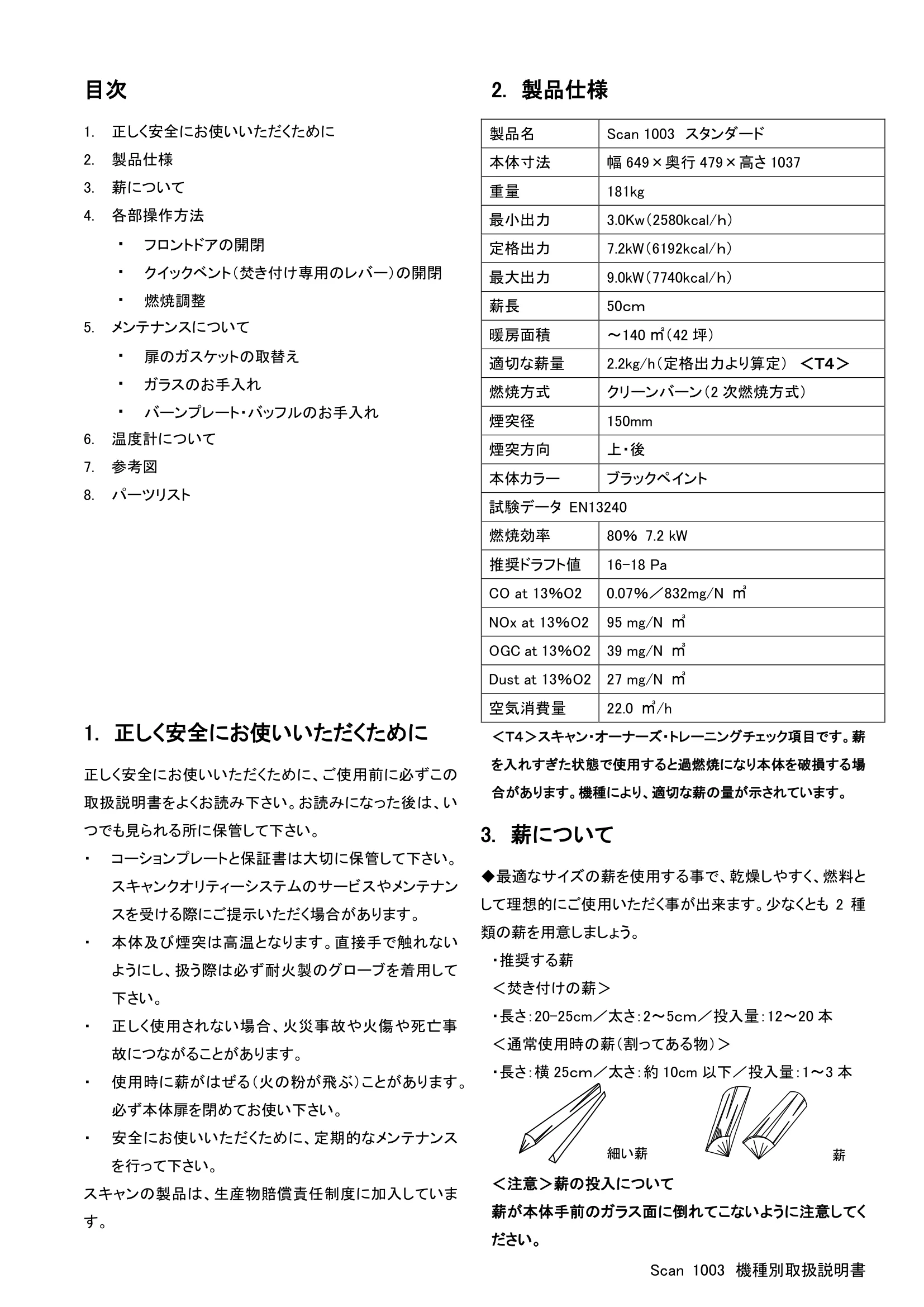

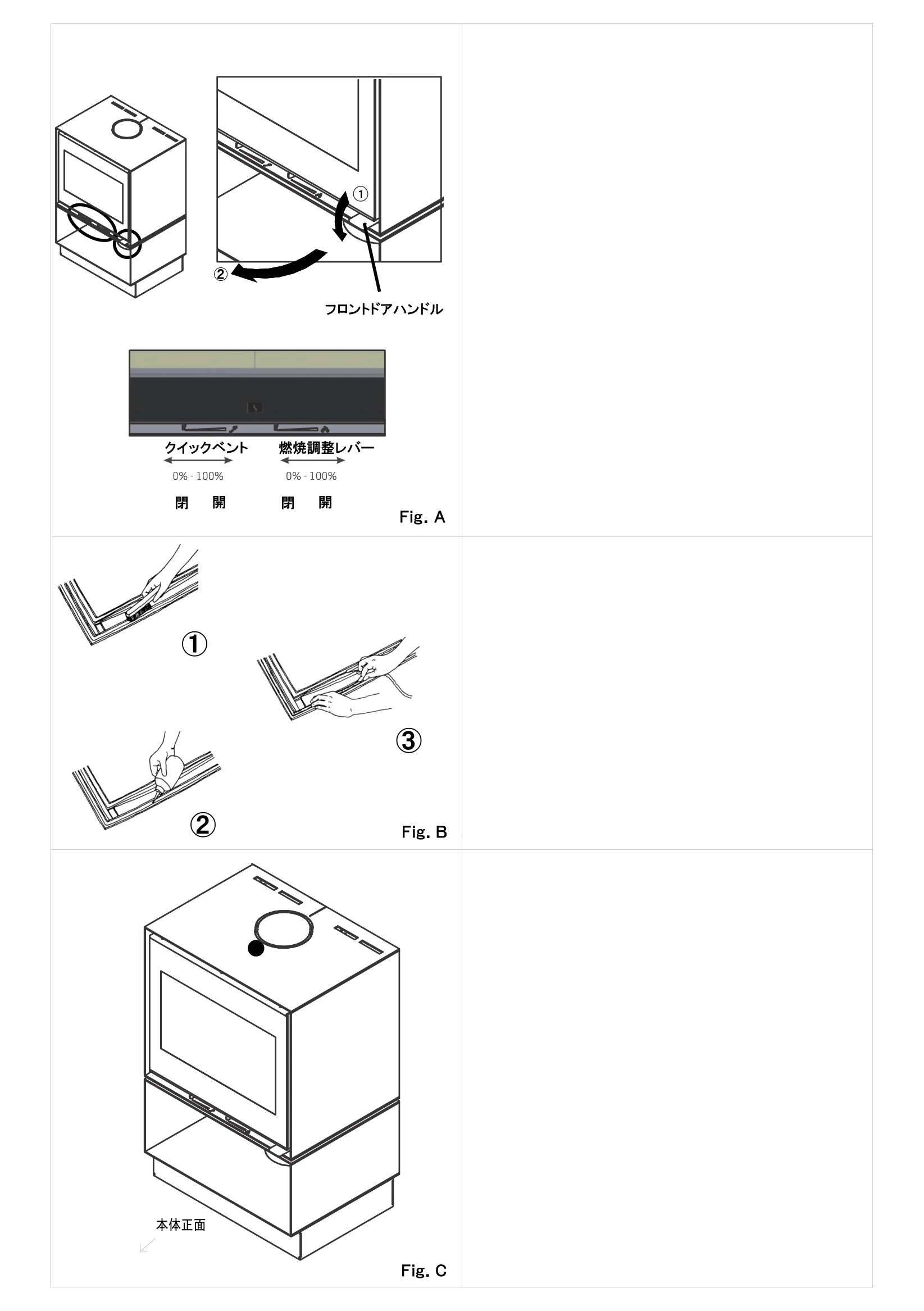

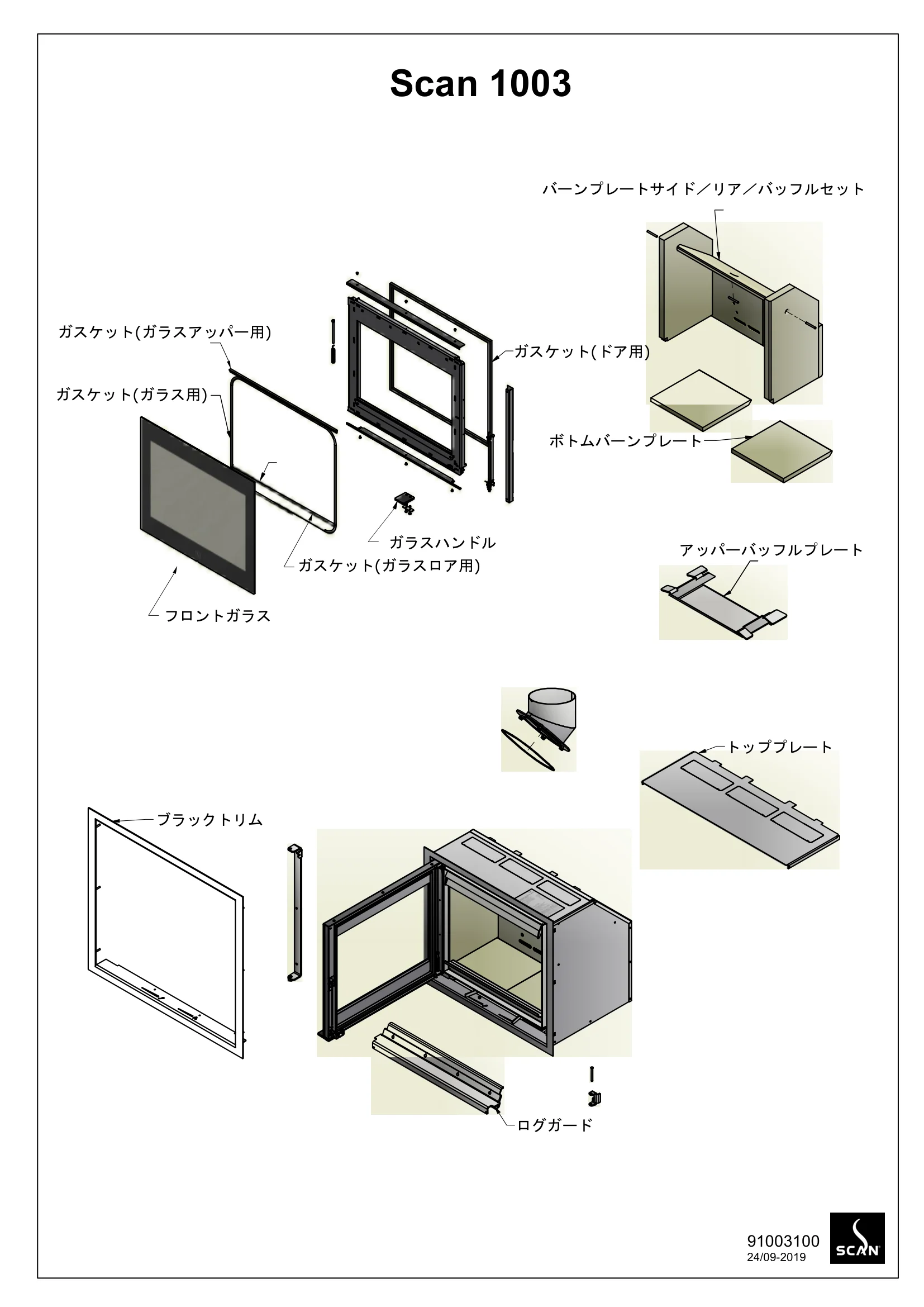

Scan 1003 Scan 1003 Scan機種別取扱説明書 Scan 1003 Scan 1003 機種別取扱説明書 目次 1. 正しく安全にお使いいただくために 2. 製品仕様 3. 薪について 4. 各部操作方法 ・ フロントドアの開閉 ・ クイックベント（焚き付け専用のレバー）の開閉 ・ 燃焼調整 5. メンテナンスについて ・ 扉のガスケットの取替え ・ ガラスのお手入れ ・ バーンプレート・バッフルのお手入れ 6. 温度計について 7. 参考図 8. パーツリスト 1. 正しく安全にお使いいただくために 正しく安全にお使いいただくために、ご使用前に必ずこの 取扱説明書をよくお読み下さい。お読みになった後は、い つでも見られる所に保管して下さい。 ・ コーションプレートと保証書は大切に保管して下さい。 スキャンクオリティーシステムのサービスやメンテナン スを受ける際にご提示いただく場合があります。 ・ 本体及び煙突は高温となります。直接手で触れない ようにし、扱う際は必ず耐火製のグローブを着用して 下さい。 ・ 正しく使用されない場合、火災事故や火傷や死亡事 故につながることがあります。 ・ 使用時に薪がはぜる（火の粉が飛ぶ）ことがあります。 必ず本体扉を閉めてお使い下さい。 ・ 安全にお使いいただくために、定期的なメンテナンス を行って下さい。 スキャンの製品は、生産物賠償責任制度に加入していま す。 2. 製品仕様 ＜Ｔ４＞スキャン・オーナーズ・トレーニングチェック項目です。薪 を入れすぎた状態で使用すると過燃焼になり本体を破損する場 合があります。機種により、適切な薪の量が示されています。 3. 薪について ◆最適なサイズの薪を使用する事で、乾燥しやすく、燃料と して理想的にご使用いただく事が出来ます。少なくとも2 種 類の薪を用意しましょう。 ・推奨する薪 ＜焚き付けの薪＞ ・長さ：20-25cm／太さ：2～5ｃｍ／投入量：12～20 本 ＜通常使用時の薪（割ってある物）＞ ・長さ：横25ｃｍ／太さ：約10cm 以下／投入量：1～3 本 ＜注意＞薪の投入について 薪が本体手前のガラス面に倒れてこないように注意してく ださい。 製品名 Scan 1003 スタンダード 本体寸法 幅649×奥行479×高さ1037 重量 181kg 最小出力 3.0Kw（2580kcal/ｈ） 定格出力 7.2kW（6192kcal/ｈ） 最大出力 9.0kW（7740kcal/ｈ） 薪長 50ｃｍ 暖房面積 ～140 ㎡（42 坪） 適切な薪量 2.2kg/h（定格出力より算定） ＜Ｔ４＞ 燃焼方式 クリーンバーン（2 次燃焼方式） 煙突径 150mm 煙突方向 上・後 本体カラー ブラックペイント 試験データ EN13240 燃焼効率 80％ 7.2 kW 推奨ドラフト値 16-18 Pa CO at 13％O2 0.07％／832mg/N ㎥ NOx at 13％O2 95 mg/N ㎥ OGC at 13％O2 39 mg/N ㎥ Dust at 13％O2 27 mg/N ㎥ 空気消費量 22.0 ㎥/h 細い薪 薪 Scan 1003 機種別取扱説明書 4. 各部操作方法 ・ フロントドアの開閉 ハンドルを下へ押しフロントドアハンドルを手前に引き （①）、左側へ扉を開けます（②）。閉めるときは扉を押しな がらカチッと音が鳴るまでしっかりと閉めます。（Ｆｉｇ．Ａ） ・ クイックベント（焚き付け専用のレバー） 着火後の始動時には、本体正面下部のクイックベントをス ライドして空気調整をして下さい。焚き始めはレバーを右 側にスライドさせ全開にして焚付けを行い、火勢が強まっ たら、一旦レバーを左側にスライドさせ全閉します。 通常焚きでは、スライドレンジ0～30％で調整しながら使 用して下さい。（Ｆｉｇ．Ａ） ＜注意＞ クイックベントは一次燃焼空気調整レバーです。ソフトウッド/燃 えやすい薪等を使用して焚き付けされて、火勢が出てきたら、ク イックベントは一旦全閉にして下さい。 ・ 燃焼調整レバー 通常焚きのとき本体正面下部のレバーをスライドして空気 調節して下さい。右にスライドさせると空気量が多くなり、 火勢が強まり（高温）、左にスライドさせると空気量が少な くなり、火勢が弱まり（低温）ます。通常焚きでは、スライド レンジ50～70％で調整しながら使用して下さい。（Ｆｉｇ．Ａ） 5. メンテナンスについて 定期的なメンテナンスの際に、消耗品の交換をしましょう。 ・ 扉のガスケットの取替え 扉の周囲につけて気密性を保つガスケットは、使用に伴っ て消耗してきます。扉のガタつきや空気漏れ、ガスケットそ のものに「へたり」が見られたら交換時期です。（Ｆｉｇ．Ｂ） ① ガスケットをはがして、溝にこびりついている耐 火セメントをドライバーやワイヤーブラシで取り除 きます。 ② ガスケット専用の接着剤を溝に薄く塗布します。 ③ 新しいガスケットを、隙間なく押し込みます。常温 で3 時間以上乾燥させます。 ・ ガラスのお手入れ 製品にはエアウォッシュシステムが装備されています。本体 上部からガラスの内側に沿って空気が流れます。ある程度 の煤は煙突のドラフトや燃焼レバーの調整具合によってガラ スに付着しますが燃焼調整レバーが開いている時や炉内で 炎が活発に燃えている時に消散します。 通常のクリーニングは、薪ストーブが冷めた状態を確認して、 ぬれた布に灰を少しつけてガラスを磨きます。最後に乾燥し た布で拭いてください。 落ちにくい煤や汚れは、ガラスクリーナーを塗布し、乾い た布等できれいに取り除いて下さい。また、ガラスにヒビ や割れ等が生じた場合は、直ちに使用を中止して、新しい ものと交換して下さい。 ・ バーンプレート、バッフルプレートのお手入れ プレート全体にクレオソート等の汚れが付きますので、気 になる場合はブラシ（バーミキュライト素材は傷が付きや すいので注意してください）をかけて汚れを取り除いて下さ い。ヒビ割れ、変形が生じた場合は、直ちに使用を中止し て新しいものと交換して下さい。そのまま使い続けると、暖 炉本体の寿命を縮めます。 6. 温度計について ・ 適正温度 温度計はストーブの運転状態を示す非常に重要な目安と なります。この温度計を参考に効率的な運転を行って下さ い。温度計の設置位置（Ｆｉｇ．Ｃ）は本体トッププレート●印 の位置に設置して下さい。※温度はおよそ200℃を目安に 運転してください。 ＜注意＞ ・ 温度計を本体使用時に取り扱う際は温度計が熱くなっ ています。必ず耐熱製のグローブをご着用下さい。 ＜その他注意＞ ･モジュールに物を置く際は、置いた物が熱による影響を 受ける事もありますのでご注意ください。また、モジュール 外部に物を置く場合は、少なくとも炉から17.5cm 以上離し て置いてください。 Ｆｉｇ．Ａ Ｆｉｇ．Ｂ Ｆｉｇ．Ｃ ① ② ③ ② フロントドアハンドル 閉開 燃焼調整レバー クイックベント 閉開 ガスケット(ガラスロア用) ガスケット(ガラス用) Scan 1003 91003100 24/09-2019 バーンプレートサイド／リア／バッフルセット ボトムバーンプレート ガスケット(ドア用) アッパーバッフルプレート ガラスハンドル フロントガラス ガスケット(ガラスアッパー用) ブラックトリム ログガード トッププレート 202108 恵比寿ショールーム 〒150‑0011 東京都渋谷区東3‑22‑8サワダビル7F TEL.03‑6418‑4822 FAX．03‑6418‑4844 つくばショールーム 〒300‑0847 茨城県土浦市卸町2‑5‑25 TEL.029‑841‑5147 FAX．029‑843‑8421 URL http：//scan‑stove.jp 「スキャン・クオリティー・システム」は、正規のスキャン・ディーラーでご購入され た製品だけがサービスの対象です。製品には、ご購入時に保証書と一緒にコー ションラベルが貼付または同梱されていますので、必ずご確認下さい。※スキャ ン本社の保証規定に従い、正規輸入品のみの保証とさせていただきます。 スキャン日本総代理店 一般社団法人日本暖炉ストーブ協会会員 ******
