スキャン 1003(2026年版)
パーツリスト

2ページの技術資料

この資料について

メーカー
スキャン
機種
1003(2026年版)
資料種別
パーツリスト
ページ数
2ページ

資料の内容

画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。

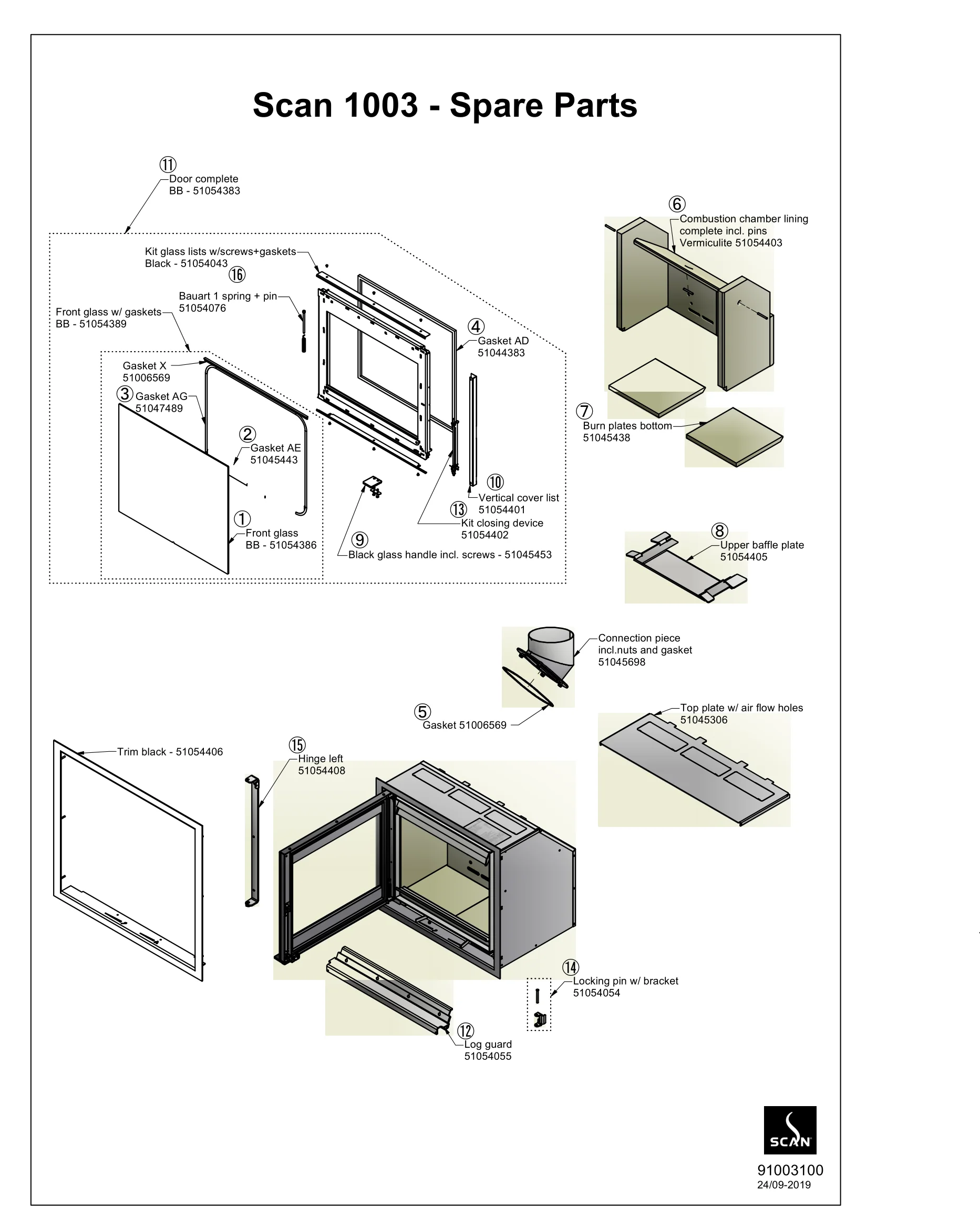

スキャン 1003(2026年版) パーツリスト 1ページ目

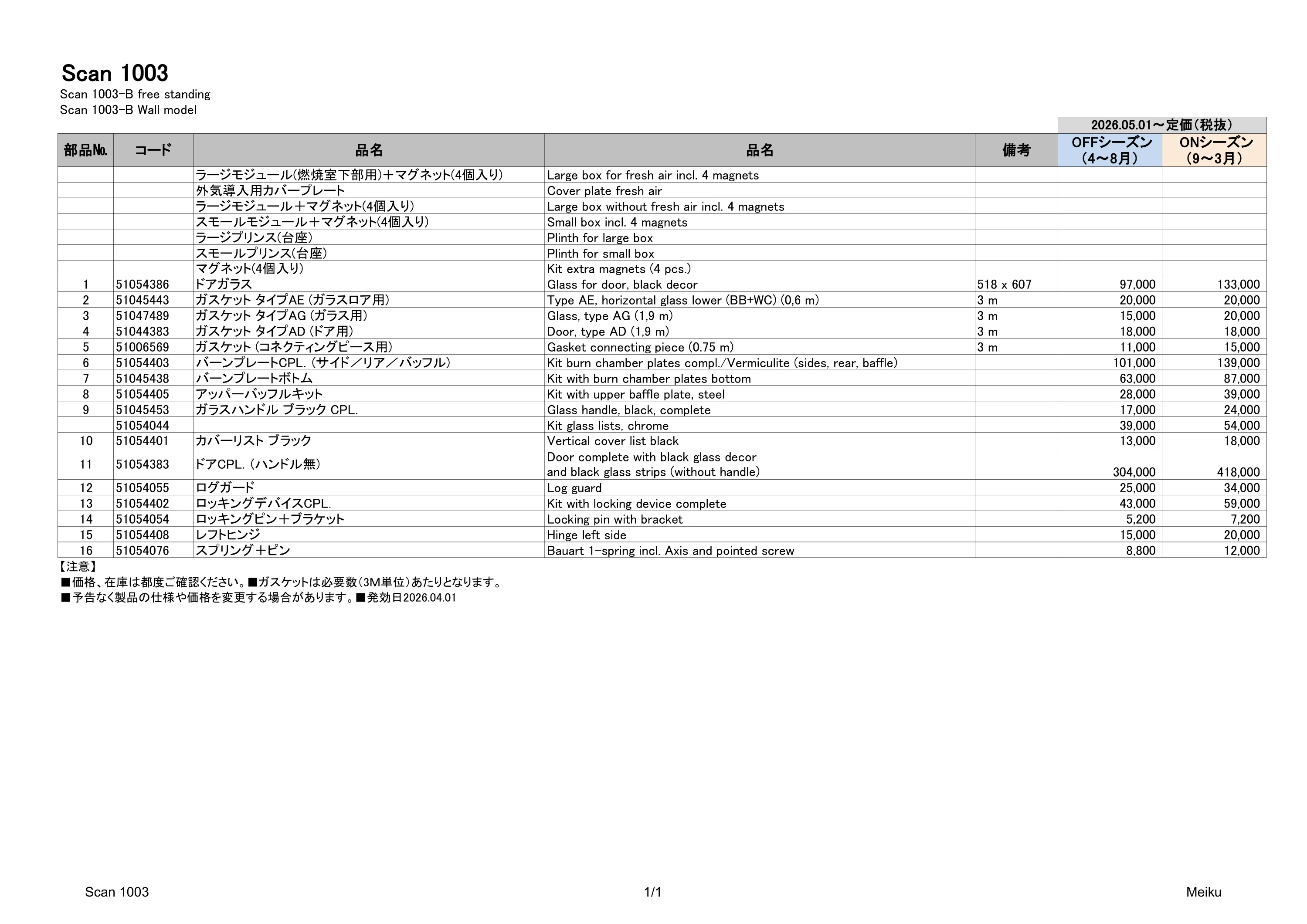

スキャン 1003(2026年版) パーツリスト 2ページ目

テキスト内容

この資料から読み取れるテキストです。

⑯⑬⑩ ⑨ ② Scan 1003 - Spare Parts 91003100 24/09-2019 Top plate w/ air flow holes 51045306 Connection piece incl.nuts and gasket 51045698 Upper baffle plate 51054405 Burn plates bottom 51045438 Log guard 51054055 Trim black - 51054406 Black glass handle incl. screws - 51045453 Door complete BB - 51054383 Front glass w/ gaskets BB - 51054389 Front glass BB - 51054386 Gasket AG 51047489 Gasket AD 51044383 Gasket AE 51045443 Vertical cover list 51054401 Kit closing device 51054402 Hinge left 51054408 Kit glass lists w/screws+gaskets Black - 51054043 Locking pin w/ bracket 51054054 Combustion chamber lining complete incl. pins Vermiculite 51054403 Gasket 51006569 Bauart 1 spring + pin 51054076 Gasket X 51006569 ① ③ ④ ⑤ ⑥ ⑦ ⑧ ⑪⑫⑭⑮ Scan 1003 Scan 1003-B free standing Scan 1003-B Wall model 部品№ コード 品名 品名 備考 OFFシーズン (4~8月) ONシーズン (9~3月) ラージモジュール(燃焼室下部用)+マグネット(4個入り) Large box for fresh air incl. 4 magnets 外気導入用カバープレート Cover plate fresh air ラージモジュール+マグネット(4個入り) Large box without fresh air incl. 4 magnets スモールモジュール+マグネット(4個入り) Small box incl. 4 magnets ラージプリンス(台座) Plinth for large box スモールプリンス(台座) Plinth for small box マグネット(4個入り) Kit extra magnets (4 pcs.) 1 51054386 ドアガラス Glass for door, black decor 518 x 607 97,000 133,000 2 51045443 ガスケット タイプAE (ガラスロア用) Type AE, horizontal glass lower (BB+WC) (0,6 m) 3 m 20,000 20,000 3 51047489 ガスケット タイプAG (ガラス用) Glass, type AG (1,9 m) 3 m 15,000 20,000 4 51044383 ガスケット タイプAD (ドア用) Door, type AD (1,9 m) 3 m 18,000 18,000 5 51006569 ガスケット (コネクティングピース用) Gasket connecting piece (0.75 m) 3 m 11,000 15,000 6 51054403 バーンプレートCPL.(サイド/リア/バッフル) Kit burn chamber plates compl./Vermiculite (sides, rear, baffle) 101,000 139,000 7 51045438 バーンプレートボトム Kit with burn chamber plates bottom 63,000 87,000 8 51054405 アッパーバッフルキット Kit with upper baffle plate, steel 28,000 39,000 9 51045453 ガラスハンドル ブラック CPL. Glass handle, black, complete 17,000 24,000 51054044 Kit glass lists, chrome 39,000 54,000 10 51054401 カバーリスト ブラック Vertical cover list black 13,000 18,000 11 51054383 ドアCPL.(ハンドル無) Door complete with black glass decor and black glass strips (without handle) 304,000 418,000 12 51054055 ログガード Log guard 25,000 34,000 13 51054402 ロッキングデバイスCPL. Kit with locking device complete 43,000 59,000 14 51054054 ロッキングピン+ブラケット Locking pin with bracket 5,200 7,200 15 51054408 レフトヒンジ Hinge left side 15,000 20,000 16 51054076 スプリング+ピン Bauart 1-spring incl. Axis and pointed screw 8,800 12,000 【注意】 ■価格、在庫は都度ご確認ください。■ガスケットは必要数(3M単位)あたりとなります。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2026.04.01 2026.05.01~定価(税抜) Scan 1003 1/1 Meiku
