スキャン 64（2022年版）

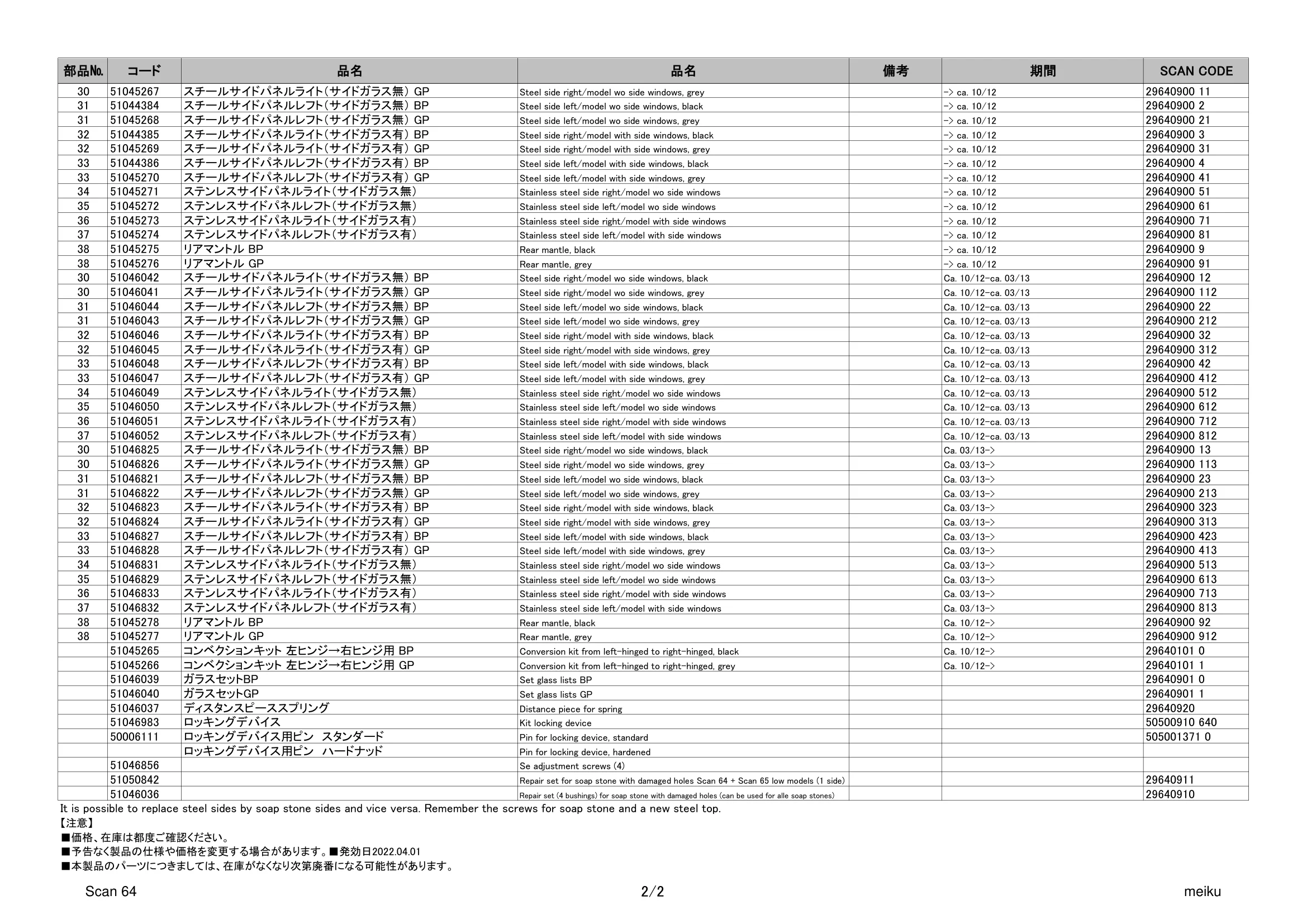

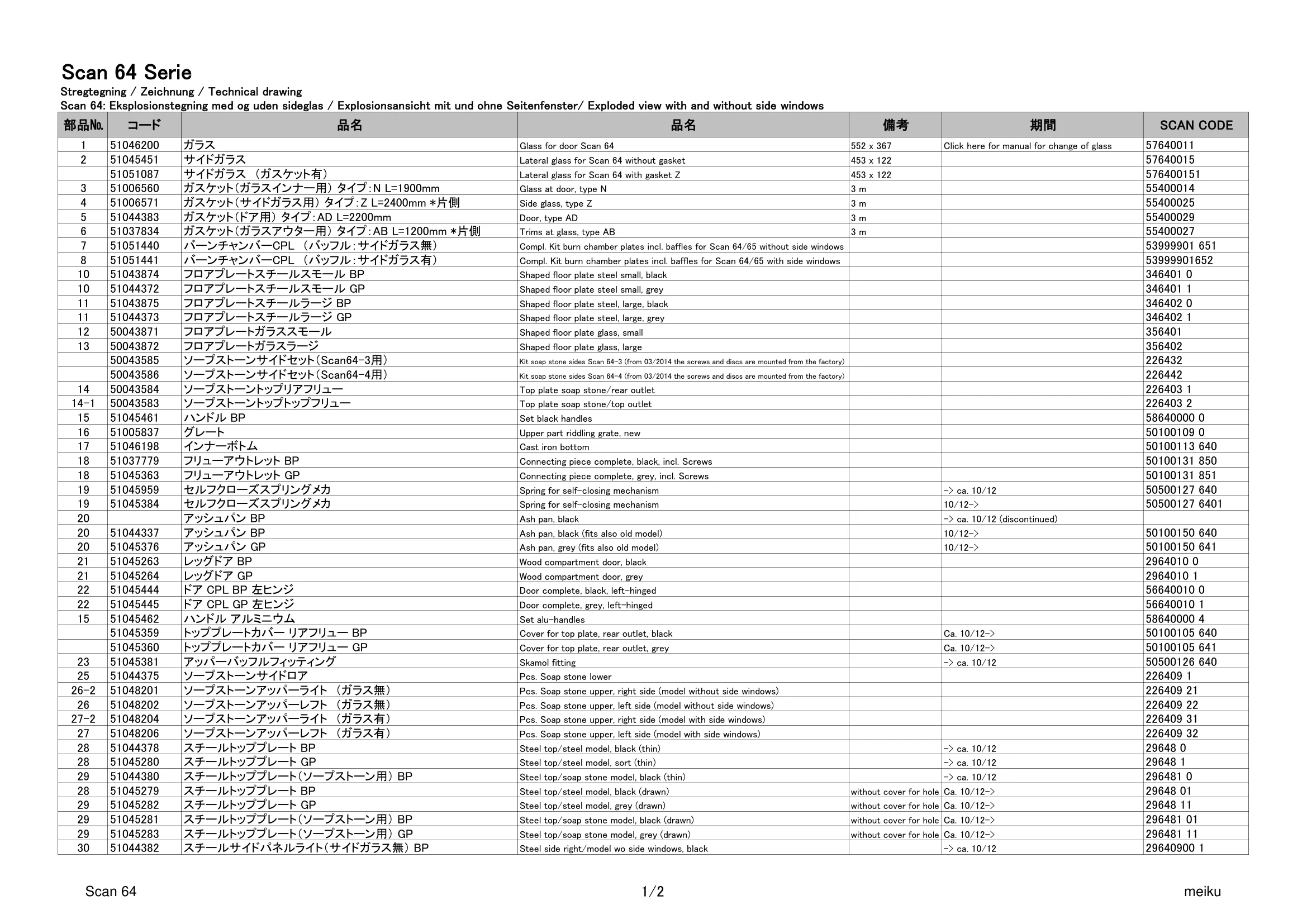

パーツリスト

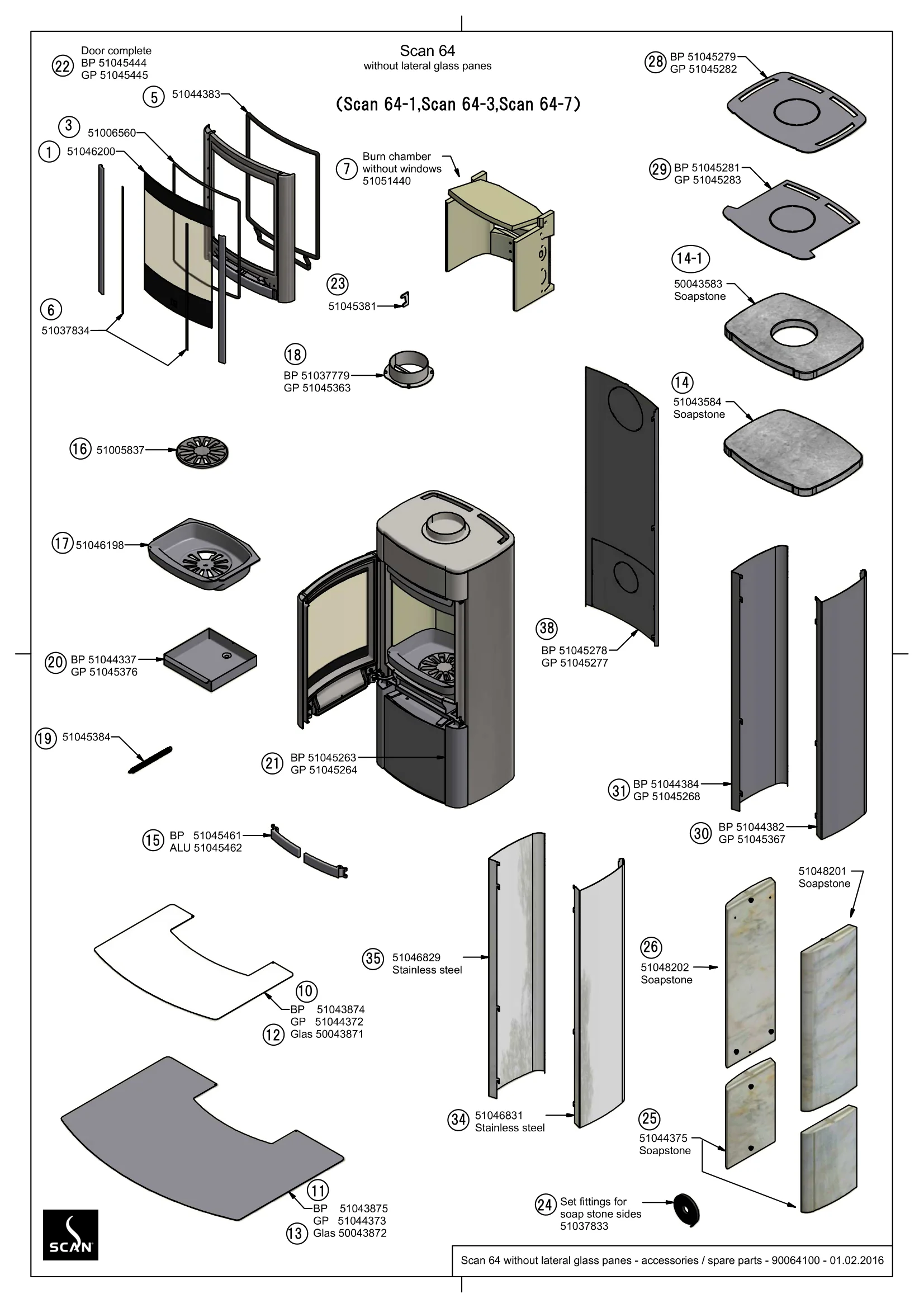

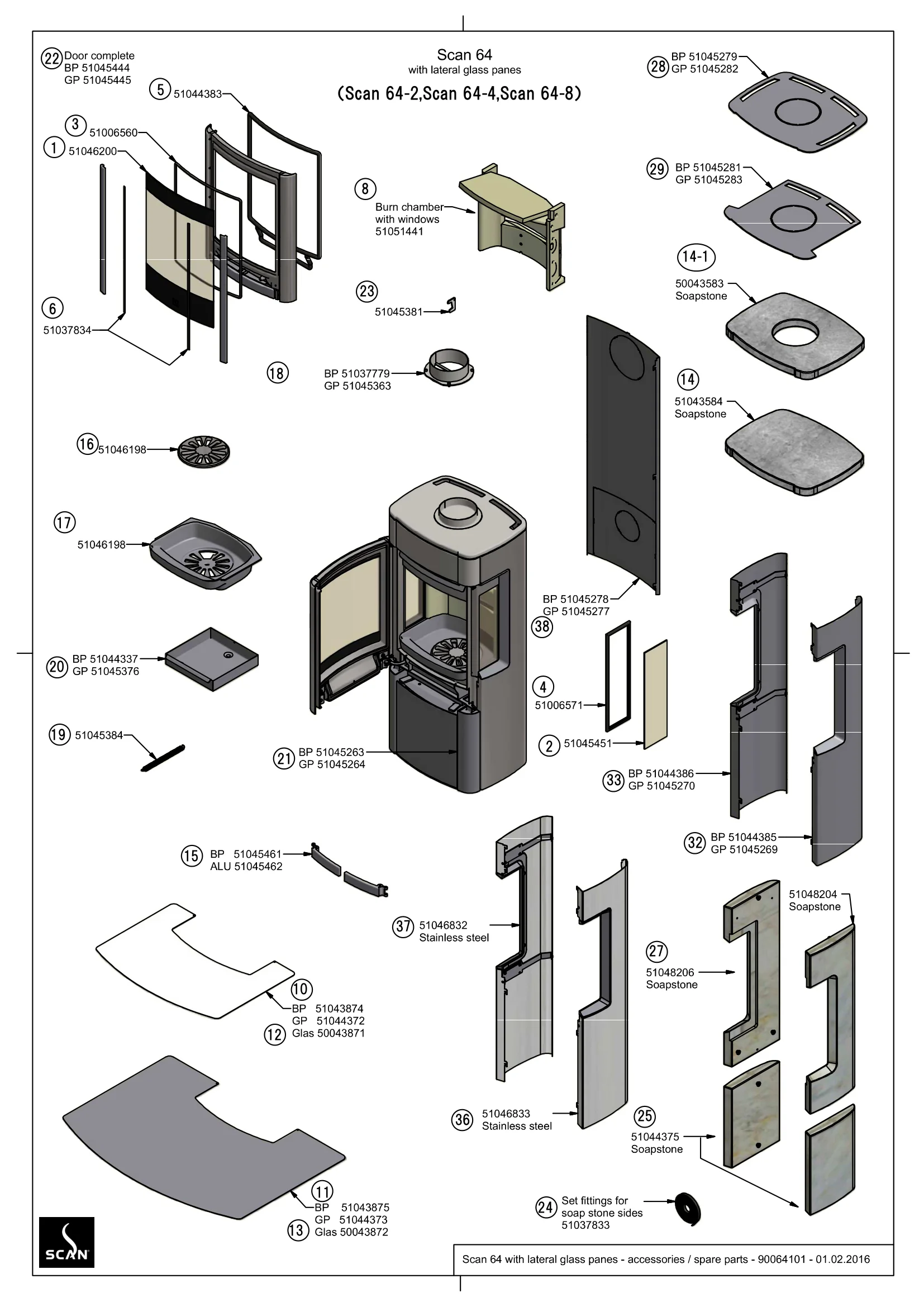

（Scan 64-1,Scan 64-3,Scan 64-7） 22 13 11 12 10 35 34 24 25 26 38 14-1 14 29 28 7 23 21 15 19 20 18 17 16 6 1 3 5 31 30 22 13 11 12 10 37 36 8 23 21 15 19 20 18 17 16 6 1 3 5 24 25 27 32 33 38 14‑1 14 29 28 4 2 （Scan 64‑2,Scan 64‑4,Scan 64‑8） Scan 64 Serie Stregtegning / Zeichnung / Technical drawing Scan 64: Eksplosionstegning med og uden sideglas / Explosionsansicht mit und ohne Seitenfenster/ Exploded view with and without side windows 部品№ コード 品名 品名 備考 期間 SCAN CODE 1 51046200 ガラス Glass for door Scan 64 552 x 367 Click here for manual for change of glass 57640011 2 51045451 サイドガラス Lateral glass for Scan 64 without gasket 453 x 122 57640015 51051087 サイドガラス　（ガスケット有） Lateral glass for Scan 64 with gasket Z 453 x 122 576400151 3 51006560 ガスケット（ガラスインナー用） タイプ：N L=1900mm Glass at door, type N 3 m 55400014 4 51006571 ガスケット（サイドガラス用） タイプ：Z L=2400mm *片側 Side glass, type Z 3 m 55400025 5 51044383 ガスケット（ドア用） タイプ：AD L=2200mm Door, type AD 3 m 55400029 6 51037834 ガスケット（ガラスアウター用） タイプ：AB L=1200mm *片側 Trims at glass, type AB 3 m 55400027 7 51051440 バーンチャンバーCPL　（バッフル：サイドガラス無） Compl. Kit burn chamber plates incl. baffles for Scan 64/65 without side windows 53999901 651 8 51051441 バーンチャンバーCPL　（バッフル：サイドガラス有） Compl. Kit burn chamber plates incl. baffles for Scan 64/65 with side windows 53999901652 10 51043874 フロアプレートスチールスモール BP Shaped floor plate steel small, black 346401 0 10 51044372 フロアプレートスチールスモール GP Shaped floor plate steel small, grey 346401 1 11 51043875 フロアプレートスチールラージ BP Shaped floor plate steel, large, black 346402 0 11 51044373 フロアプレートスチールラージ GP Shaped floor plate steel, large, grey 346402 1 12 50043871 フロアプレートガラススモール Shaped floor plate glass, small 356401 13 50043872 フロアプレートガラスラージ Shaped floor plate glass, large 356402 50043585 ソープストーンサイドセット（Scan64-3用） Kit soap stone sides Scan 64-3 (from 03/2014 the screws and discs are mounted from the factory) 226432 50043586 ソープストーンサイドセット（Scan64-4用） Kit soap stone sides Scan 64-4 (from 03/2014 the screws and discs are mounted from the factory) 226442 14 50043584 ソープストーントップリアフリュー Top plate soap stone/rear outlet 226403 1 14-1 50043583 ソープストーントップトップフリュー Top plate soap stone/top outlet 226403 2 15 51045461 ハンドル BP Set black handles 58640000 0 16 51005837 グレート Upper part riddling grate, new 50100109 0 17 51046198 インナーボトム Cast iron bottom 50100113 640 18 51037779 フリューアウトレット BP Connecting piece complete, black, incl. Screws 50100131 850 18 51045363 フリューアウトレット GP Connecting piece complete, grey, incl. Screws 50100131 851 19 51045959 セルフクローズスプリングメカ Spring for self-closing mechanism -> ca. 10/12 50500127 640 19 51045384 セルフクローズスプリングメカ Spring for self-closing mechanism 10/12-> 50500127 6401 20 アッシュパン BP Ash pan, black -> ca. 10/12 (discontinued) 20 51044337 アッシュパン BP Ash pan, black (fits also old model) 10/12-> 50100150 640 20 51045376 アッシュパン GP Ash pan, grey (fits also old model) 10/12-> 50100150 641 21 51045263 レッグドア BP Wood compartment door, black 2964010 0 21 51045264 レッグドア GP Wood compartment door, grey 2964010 1 22 51045444 ドア CPL BP 左ヒンジ Door complete, black, left-hinged 56640010 0 22 51045445 ドア CPL GP 左ヒンジ Door complete, grey, left-hinged 56640010 1 15 51045462 ハンドル アルミニウム Set alu-handles 58640000 4 51045359 トッププレートカバー リアフリュー BP Cover for top plate, rear outlet, black Ca. 10/12-> 50100105 640 51045360 トッププレートカバー リアフリュー GP Cover for top plate, rear outlet, grey Ca. 10/12-> 50100105 641 23 51045381 アッパーバッフルフィッティング Skamol fitting -> ca. 10/12 50500126 640 25 51044375 ソープストーンサイドロア Pcs. Soap stone lower 226409 1 26-2 51048201 ソープストーンアッパーライト　（ガラス無） Pcs. Soap stone upper, right side (model without side windows) 226409 21 26 51048202 ソープストーンアッパーレフト　（ガラス無） Pcs. Soap stone upper, left side (model without side windows) 226409 22 27-2 51048204 ソープストーンアッパーライト　（ガラス有） Pcs. Soap stone upper, right side (model with side windows) 226409 31 27 51048206 ソープストーンアッパーレフト　（ガラス有） Pcs. Soap stone upper, left side (model with side windows) 226409 32 28 51044378 スチールトッププレート BP Steel top/steel model, black (thin) -> ca. 10/12 29648 0 28 51045280 スチールトッププレート GP Steel top/steel model, sort (thin) -> ca. 10/12 29648 1 29 51044380 スチールトッププレート（ソープストーン用） BP Steel top/soap stone model, black (thin) -> ca. 10/12 296481 0 28 51045279 スチールトッププレート BP Steel top/steel model, black (drawn) without cover for hole Ca. 10/12-> 29648 01 29 51045282 スチールトッププレート GP Steel top/steel model, grey (drawn) without cover for hole Ca. 10/12-> 29648 11 29 51045281 スチールトッププレート（ソープストーン用） BP Steel top/soap stone model, black (drawn) without cover for hole Ca. 10/12-> 296481 01 29 51045283 スチールトッププレート（ソープストーン用） GP Steel top/soap stone model, grey (drawn) without cover for hole Ca. 10/12-> 296481 11 30 51044382 スチールサイドパネルライト（サイドガラス無） BP Steel side right/model wo side windows, black -> ca. 10/12 29640900 1 Scan 64 1/2 meiku 部品№ コード 品名 品名 備考 期間 SCAN CODE 30 51045267 スチールサイドパネルライト（サイドガラス無） GP Steel side right/model wo side windows, grey -> ca. 10/12 29640900 11 31 51044384 スチールサイドパネルレフト（サイドガラス無） BP Steel side left/model wo side windows, black -> ca. 10/12 29640900 2 31 51045268 スチールサイドパネルレフト（サイドガラス無） GP Steel side left/model wo side windows, grey -> ca. 10/12 29640900 21 32 51044385 スチールサイドパネルライト（サイドガラス有） BP Steel side right/model with side windows, black -> ca. 10/12 29640900 3 32 51045269 スチールサイドパネルライト（サイドガラス有） GP Steel side right/model with side windows, grey -> ca. 10/12 29640900 31 33 51044386 スチールサイドパネルレフト（サイドガラス有） BP Steel side left/model with side windows, black -> ca. 10/12 29640900 4 33 51045270 スチールサイドパネルレフト（サイドガラス有） GP Steel side left/model with side windows, grey -> ca. 10/12 29640900 41 34 51045271 ステンレスサイドパネルライト（サイドガラス無） Stainless steel side right/model wo side windows -> ca. 10/12 29640900 51 35 51045272 ステンレスサイドパネルレフト（サイドガラス無） Stainless steel side left/model wo side windows -> ca. 10/12 29640900 61 36 51045273 ステンレスサイドパネルライト（サイドガラス有） Stainless steel side right/model with side windows -> ca. 10/12 29640900 71 37 51045274 ステンレスサイドパネルレフト（サイドガラス有） Stainless steel side left/model with side windows -> ca. 10/12 29640900 81 38 51045275 リアマントル BP Rear mantle, black -> ca. 10/12 29640900 9 38 51045276 リアマントル GP Rear mantle, grey -> ca. 10/12 29640900 91 30 51046042 スチールサイドパネルライト（サイドガラス無） BP Steel side right/model wo side windows, black Ca. 10/12-ca. 03/13 29640900 12 30 51046041 スチールサイドパネルライト（サイドガラス無） GP Steel side right/model wo side windows, grey Ca. 10/12-ca. 03/13 29640900 112 31 51046044 スチールサイドパネルレフト（サイドガラス無） BP Steel side left/model wo side windows, black Ca. 10/12-ca. 03/13 29640900 22 31 51046043 スチールサイドパネルレフト（サイドガラス無） GP Steel side left/model wo side windows, grey Ca. 10/12-ca. 03/13 29640900 212 32 51046046 スチールサイドパネルライト（サイドガラス有） BP Steel side right/model with side windows, black Ca. 10/12-ca. 03/13 29640900 32 32 51046045 スチールサイドパネルライト（サイドガラス有） GP Steel side right/model with side windows, grey Ca. 10/12-ca. 03/13 29640900 312 33 51046048 スチールサイドパネルレフト（サイドガラス有） BP Steel side left/model with side windows, black Ca. 10/12-ca. 03/13 29640900 42 33 51046047 スチールサイドパネルレフト（サイドガラス有） GP Steel side left/model with side windows, grey Ca. 10/12-ca. 03/13 29640900 412 34 51046049 ステンレスサイドパネルライト（サイドガラス無） Stainless steel side right/model wo side windows Ca. 10/12-ca. 03/13 29640900 512 35 51046050 ステンレスサイドパネルレフト（サイドガラス無） Stainless steel side left/model wo side windows Ca. 10/12-ca. 03/13 29640900 612 36 51046051 ステンレスサイドパネルライト（サイドガラス有） Stainless steel side right/model with side windows Ca. 10/12-ca. 03/13 29640900 712 37 51046052 ステンレスサイドパネルレフト（サイドガラス有） Stainless steel side left/model with side windows Ca. 10/12-ca. 03/13 29640900 812 30 51046825 スチールサイドパネルライト（サイドガラス無） BP Steel side right/model wo side windows, black Ca. 03/13-> 29640900 13 30 51046826 スチールサイドパネルライト（サイドガラス無） GP Steel side right/model wo side windows, grey Ca. 03/13-> 29640900 113 31 51046821 スチールサイドパネルレフト（サイドガラス無） BP Steel side left/model wo side windows, black Ca. 03/13-> 29640900 23 31 51046822 スチールサイドパネルレフト（サイドガラス無） GP Steel side left/model wo side windows, grey Ca. 03/13-> 29640900 213 32 51046823 スチールサイドパネルライト（サイドガラス有） BP Steel side right/model with side windows, black Ca. 03/13-> 29640900 323 32 51046824 スチールサイドパネルライト（サイドガラス有） GP Steel side right/model with side windows, grey Ca. 03/13-> 29640900 313 33 51046827 スチールサイドパネルレフト（サイドガラス有） BP Steel side left/model with side windows, black Ca. 03/13-> 29640900 423 33 51046828 スチールサイドパネルレフト（サイドガラス有） GP Steel side left/model with side windows, grey Ca. 03/13-> 29640900 413 34 51046831 ステンレスサイドパネルライト（サイドガラス無） Stainless steel side right/model wo side windows Ca. 03/13-> 29640900 513 35 51046829 ステンレスサイドパネルレフト（サイドガラス無） Stainless steel side left/model wo side windows Ca. 03/13-> 29640900 613 36 51046833 ステンレスサイドパネルライト（サイドガラス有） Stainless steel side right/model with side windows Ca. 03/13-> 29640900 713 37 51046832 ステンレスサイドパネルレフト（サイドガラス有） Stainless steel side left/model with side windows Ca. 03/13-> 29640900 813 38 51045278 リアマントル BP Rear mantle, black Ca. 10/12-> 29640900 92 38 51045277 リアマントル GP Rear mantle, grey Ca. 10/12-> 29640900 912 51045265 コンベクションキット 左ヒンジ→右ヒンジ用 BP Conversion kit from left-hinged to right-hinged, black Ca. 10/12-> 29640101 0 51045266 コンベクションキット 左ヒンジ→右ヒンジ用 GP Conversion kit from left-hinged to right-hinged, grey Ca. 10/12-> 29640101 1 51046039 ガラスセットBP Set glass lists BP 29640901 0 51046040 ガラスセットGP Set glass lists GP 29640901 1 51046037 ディスタンスピーススプリング Distance piece for spring 29640920 51046983 ロッキングデバイス Kit locking device 50500910 640 50006111 ロッキングデバイス用ピン　スタンダード Pin for locking device, standard 505001371 0 ロッキングデバイス用ピン　ハードナッド Pin for locking device, hardened 51046856 Se adjustment screws (4) 51050842 Repair set for soap stone with damaged holes Scan 64 + Scan 65 low models (1 side) 29640911 51046036 Repair set (4 bushings) for soap stone with damaged holes (can be used for alle soap stones) 29640910 It is possible to replace steel sides by soap stone sides and vice versa. Remember the screws for soap stone and a new steel top. 【注意】 ■価格、在庫は都度ご確認ください。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2022.04.01 ■本製品のパーツにつきましては、在庫がなくなり次第廃番になる可能性があります。 Scan 64 2/2 meiku
