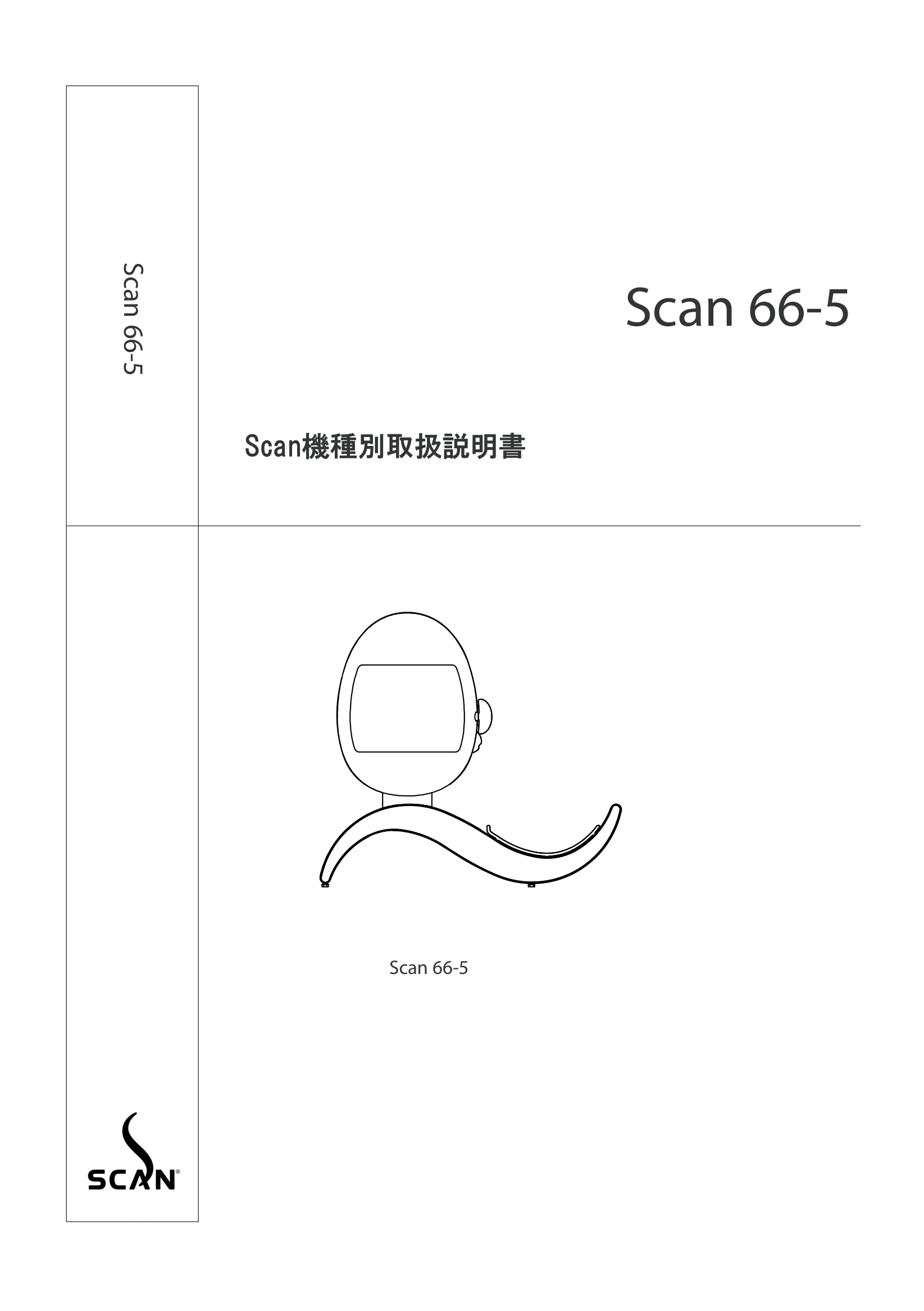

スキャン 66（2017年版）
取扱説明書

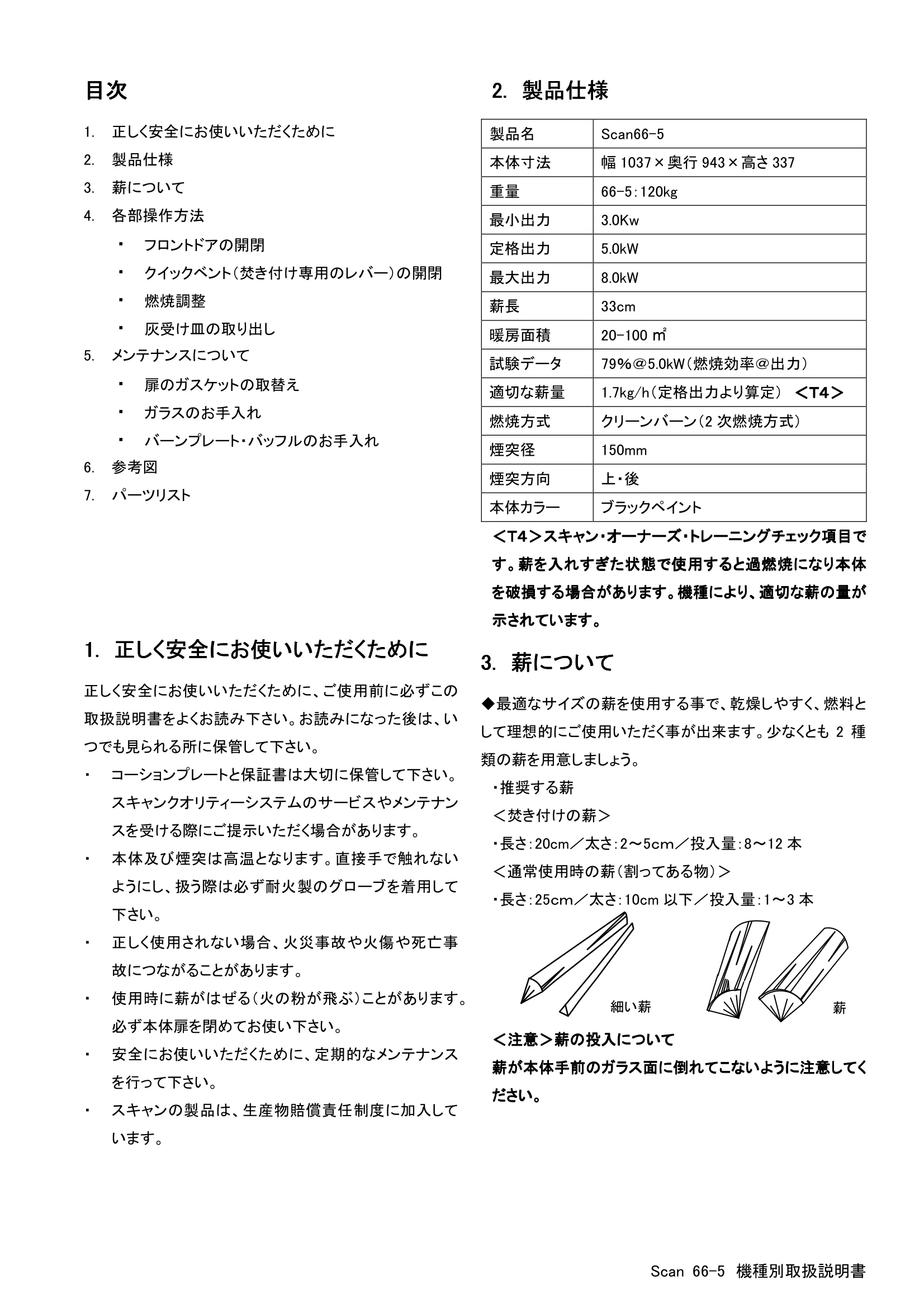

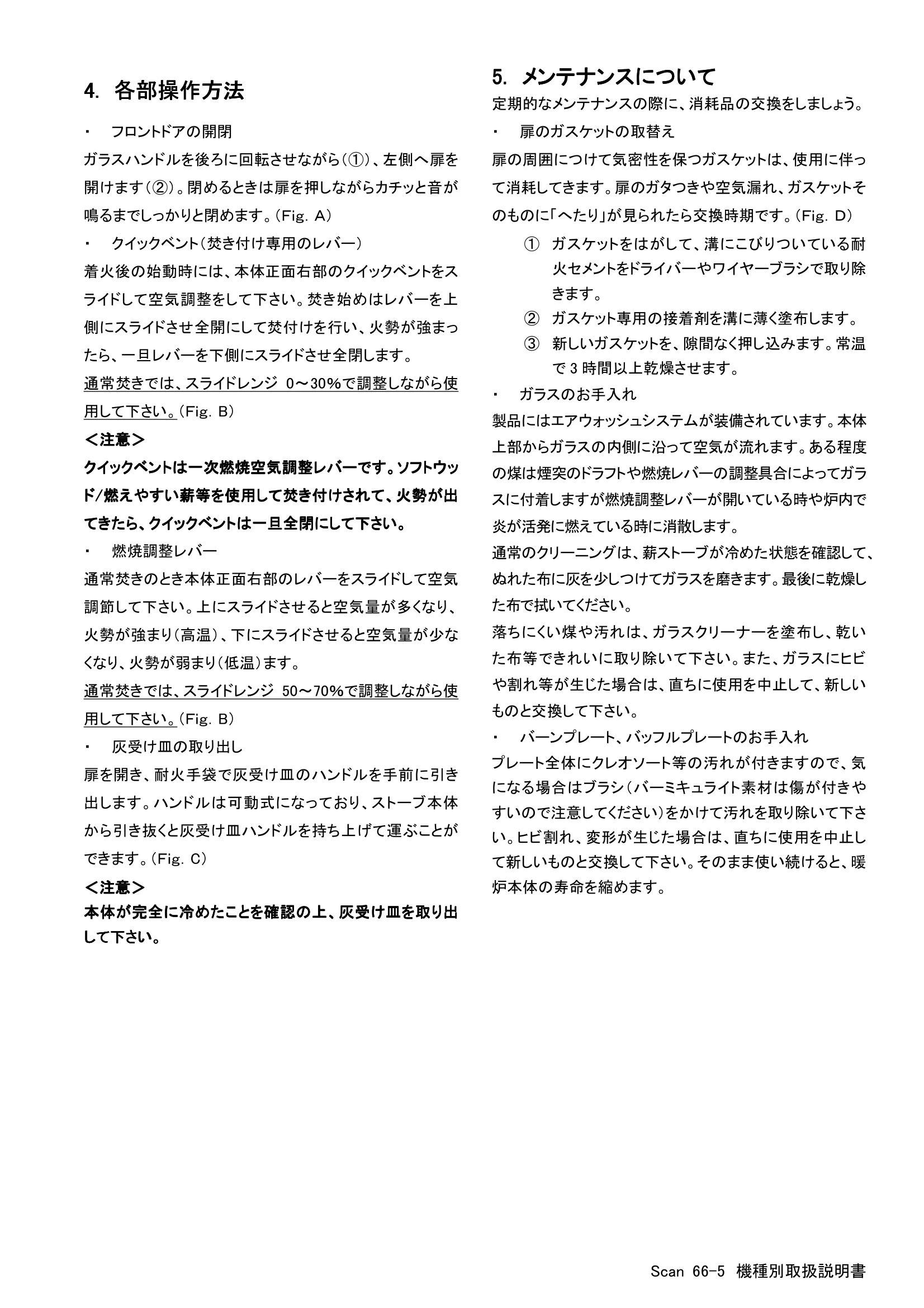

Scan 66-5 Scan 66-5 Scan機種別取扱説明書 Scan 66-5 Scan 66-5 機種別取扱説明書 目次 目次 目次 目次 1. 正しく安全にお使いいただくために 2. 製品仕様 3. 薪について 4. 各部操作方法 ・ フロントドアの開閉 ・ クイックベント（焚き付け専用のレバー）の開閉 ・ 燃焼調整 ・ 灰受け皿の取り出し 5. メンテナンスについて ・ 扉のガスケットの取替え ・ ガラスのお手入れ ・ バーンプレート・バッフルのお手入れ 6. 参考図 7. パーツリスト 1.1.1.1. 正しく安全にお使いいただくために 正しく安全にお使いいただくために 正しく安全にお使いいただくために 正しく安全にお使いいただくために 正しく安全にお使いいただくために、ご使用前に必ずこの 取扱説明書をよくお読み下さい。お読みになった後は、い つでも見られる所に保管して下さい。 ・ コーションプレートと保証書は大切に保管して下さい。 スキャンクオリティーシステムのサービスやメンテナン スを受ける際にご提示いただく場合があります。 ・ 本体及び煙突は高温となります。直接手で触れない ようにし、扱う際は必ず耐火製のグローブを着用して 下さい。 ・ 正しく使用されない場合、火災事故や火傷や死亡事 故につながることがあります。 ・ 使用時に薪がはぜる（火の粉が飛ぶ）ことがあります。 必ず本体扉を閉めてお使い下さい。 ・ 安全にお使いいただくために、定期的なメンテナンス を行って下さい。 ・ スキャンの製品は、生産物賠償責任制度に加入して います。 2.2.2.2. 製品仕様 製品仕様 製品仕様 製品仕様 ＜Ｔ４＞ ＜Ｔ４＞ ＜Ｔ４＞ ＜Ｔ４＞スキャン スキャン スキャン スキャン・オーナーズ・トレーニングチェ ・オーナーズ・トレーニングチェ ・オーナーズ・トレーニングチェ ・オーナーズ・トレーニングチェック項目で ック項目で ック項目で ック項目で す。薪を入れすぎた状態で使用すると過燃焼になり本体 す。薪を入れすぎた状態で使用すると過燃焼になり本体 す。薪を入れすぎた状態で使用すると過燃焼になり本体 す。薪を入れすぎた状態で使用すると過燃焼になり本体 を破損する場合があります。機種により、適切な薪の量が を破損する場合があります。機種により、適切な薪の量が を破損する場合があります。機種により、適切な薪の量が を破損する場合があります。機種により、適切な薪の量が 示されています。 示されています。 示されています。 示されています。 3.3.3.3. 薪について 薪について 薪について 薪について ◆最適なサイズの薪を使用する事で、乾燥しやすく、燃料と して理想的にご使用いただく事が出来ます。少なくとも2 種 類の薪を用意しましょう。 ・推奨する薪 ＜焚き付けの薪＞ ・長さ：20cm／太さ：2～5ｃｍ／投入量：8～12 本 ＜通常使用時の薪（割ってある物）＞ ・長さ：25ｃｍ／太さ：10cm 以下／投入量：1～3 本 ＜注意＞薪の投入について ＜注意＞薪の投入について ＜注意＞薪の投入について ＜注意＞薪の投入について 薪が本 薪が本 薪が本 薪が本体手前のガラス面に倒れてこないように 体手前のガラス面に倒れてこないように 体手前のガラス面に倒れてこないように 体手前のガラス面に倒れてこないように注意し 注意し 注意し 注意してく てく てく てく ださい。 ださい。 ださい。 ださい。 製品名 Scan66-5 本体寸法 幅1037×奥行943×高さ337 重量 66-5：120kg 最小出力 3.0Kw 定格出力 5.0kW 最大出力 8.0kW 薪長 33cm 暖房面積 20-100 ㎡ 試験データ 79％＠5.0kW（燃焼効率＠出力） 適切な薪量 1.7kg/h（定格出力より算定） ＜Ｔ４＞ ＜Ｔ４＞ ＜Ｔ４＞ ＜Ｔ４＞ 燃焼方式 クリーンバーン（2 次燃焼方式） 煙突径 150mm 煙突方向 上・後 本体カラー ブラックペイント 細い薪 薪 Scan 66-5 機種別取扱説明書 4.4.4.4. 各部操作方法 各部操作方法 各部操作方法 各部操作方法 ・ フロントドアの開閉 ガラスハンドルを後ろに回転させながら（①）、左側へ扉を 開けます（②）。閉めるときは扉を押しながらカチッと音が 鳴るまでしっかりと閉めます。（Ｆｉｇ．Ａ） ・ クイックベント（焚き付け専用のレバー） 着火後の始動時には、本体正面右部のクイックベントをス ライドして空気調整をして下さい。焚き始めはレバーを上 側にスライドさせ全開にして焚付けを行い、火勢が強まっ たら、一旦レバーを下側にスライドさせ全閉します。 通常焚きでは、スライドレンジ0～30％で調整しながら使 用して下さい。（Ｆｉｇ．B） ＜注意＞ ＜注意＞ ＜注意＞ ＜注意＞ クイックベントは一次燃焼空気調整レバーです。ソフトウッ クイックベントは一次燃焼空気調整レバーです。ソフトウッ クイックベントは一次燃焼空気調整レバーです。ソフトウッ クイックベントは一次燃焼空気調整レバーです。ソフトウッ ド/燃えやすい薪等を使用して焚き付けされて、 燃えやすい薪等を使用して焚き付けされて、 燃えやすい薪等を使用して焚き付けされて、 燃えやすい薪等を使用して焚き付けされて、火勢が出 火勢が出 火勢が出 火勢が出 てきたら、クイックベントは一旦全閉にして下さい。 てきたら、クイックベントは一旦全閉にして下さい。 てきたら、クイックベントは一旦全閉にして下さい。 てきたら、クイックベントは一旦全閉にして下さい。 ・ 燃焼調整レバー 通常焚きのとき本体正面右部のレバーをスライドして空気 調節して下さい。上にスライドさせると空気量が多くなり、 火勢が強まり（高温）、下にスライドさせると空気量が少な くなり、火勢が弱まり（低温）ます。 通常焚きでは、スライドレンジ50～70％で調整しながら使 用して下さい。（Ｆｉｇ．B） ・ 灰受け皿の取り出し 扉を開き、耐火手袋で灰受け皿のハンドルを手前に引き 出します。ハンドルは可動式になっており、ストーブ本体 から引き抜くと灰受け皿ハンドルを持ち上げて運ぶことが できます。（Ｆｉｇ．C） ＜注意＞ ＜注意＞ ＜注意＞ ＜注意＞ 本体が完全に冷めたことを確認の上、灰受け皿を取り出 本体が完全に冷めたことを確認の上、灰受け皿を取り出 本体が完全に冷めたことを確認の上、灰受け皿を取り出 本体が完全に冷めたことを確認の上、灰受け皿を取り出 して下さい。 して下さい。 して下さい。 して下さい。 5. メンテナンスについて メンテナンスについて メンテナンスについて メンテナンスについて 定期的なメンテナンスの際に、消耗品の交換をしましょう。 ・ 扉のガスケットの取替え 扉の周囲につけて気密性を保つガスケットは、使用に伴っ て消耗してきます。扉のガタつきや空気漏れ、ガスケットそ のものに「へたり」が見られたら交換時期です。（Ｆｉｇ．Ｄ） ① ガスケットをはがして、溝にこびりついている耐 火セメントをドライバーやワイヤーブラシで取り除 きます。 ② ガスケット専用の接着剤を溝に薄く塗布します。 ③ 新しいガスケットを、隙間なく押し込みます。常温 で3 時間以上乾燥させます。 ・ ガラスのお手入れ 製品にはエアウォッシュシステムが装備されています。本体 上部からガラスの内側に沿って空気が流れます。ある程度 の煤は煙突のドラフトや燃焼レバーの調整具合によってガラ スに付着しますが燃焼調整レバーが開いている時や炉内で 炎が活発に燃えている時に消散します。 通常のクリーニングは、薪ストーブが冷めた状態を確認して、 ぬれた布に灰を少しつけてガラスを磨きます。最後に乾燥し た布で拭いてください。 落ちにくい煤や汚れは、ガラスクリーナーを塗布し、乾い た布等できれいに取り除いて下さい。また、ガラスにヒビ や割れ等が生じた場合は、直ちに使用を中止して、新しい ものと交換して下さい。 ・ バーンプレート、バッフルプレートのお手入れ プレート全体にクレオソート等の汚れが付きますので、気 になる場合はブラシ（バーミキュライト素材は傷が付きや すいので注意してください）をかけて汚れを取り除いて下さ い。ヒビ割れ、変形が生じた場合は、直ちに使用を中止し て新しいものと交換して下さい。そのまま使い続けると、暖 炉本体の寿命を縮めます。 Ｆｉｇ．Ａ Ｆｉｇ．Ｂ Ｆｉｇ．Ｃ ① ② ③ Ｆｉｇ．Ｄ 2 フロントドアハンドル 燃焼調整レバー クイックベント （焚き付け専用レバー） 開閉 ガラス ガスケット（ガラス用） ガスケット（ドア用） ガスケット（インナーボトム用） バーンチャンバーセット インナーボトムプレート ガラスハンドルＣＰＬ ガラスエアコントロール アッシュバケツ ガラスログリテイナー リアマントル Ｓベース フロントドア バッフルピンΦ8×40mm 201712 恵比寿ショールーム 〒150-0011　東京都渋谷区東3-22-8サワダビル7F TEL.03-6418-4822 FAX．03-6418-4844 つくばショールーム 〒300-0847　茨城県土浦市卸町2-5-25 TEL.029-841-5147 FAX．029-843-8421 URL http：//scan-stove.jp 「スキャン・クオリティー・システム」は、正規のスキャン・ディーラーでご購入され た製品だけがサービスの対象です。製品には、ご購入時に保証書と一緒にコー ションラベルが貼付または同梱されていますので、必ずご確認下さい。※スキャ ン本社の保証規定に従い、正規輸入品のみの保証とさせていただきます。 スキャン日本総代理店　一般社団法人日本暖炉ストーブ協会会員 ******
