スキャン 66（2022年版）

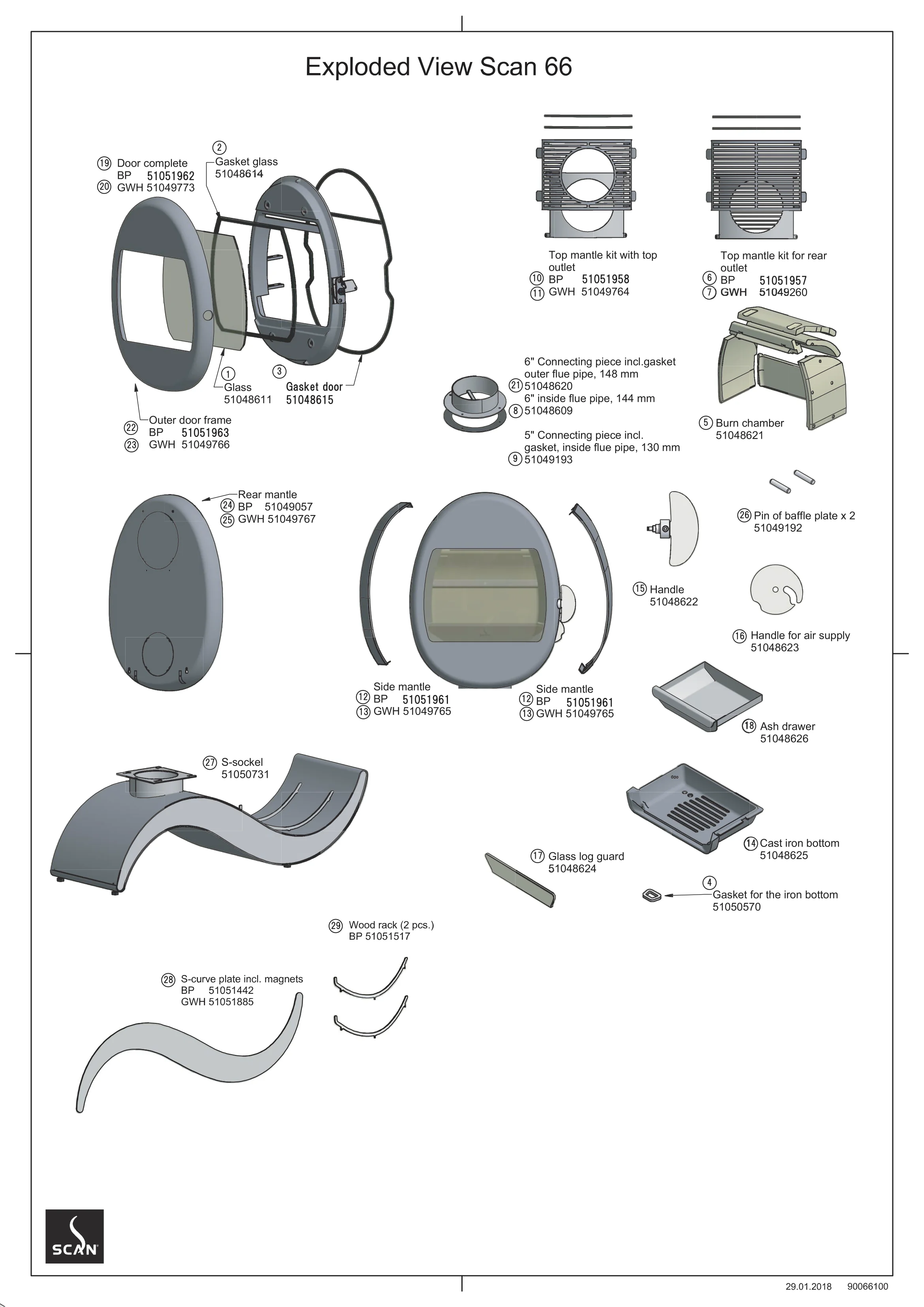

パーツリスト

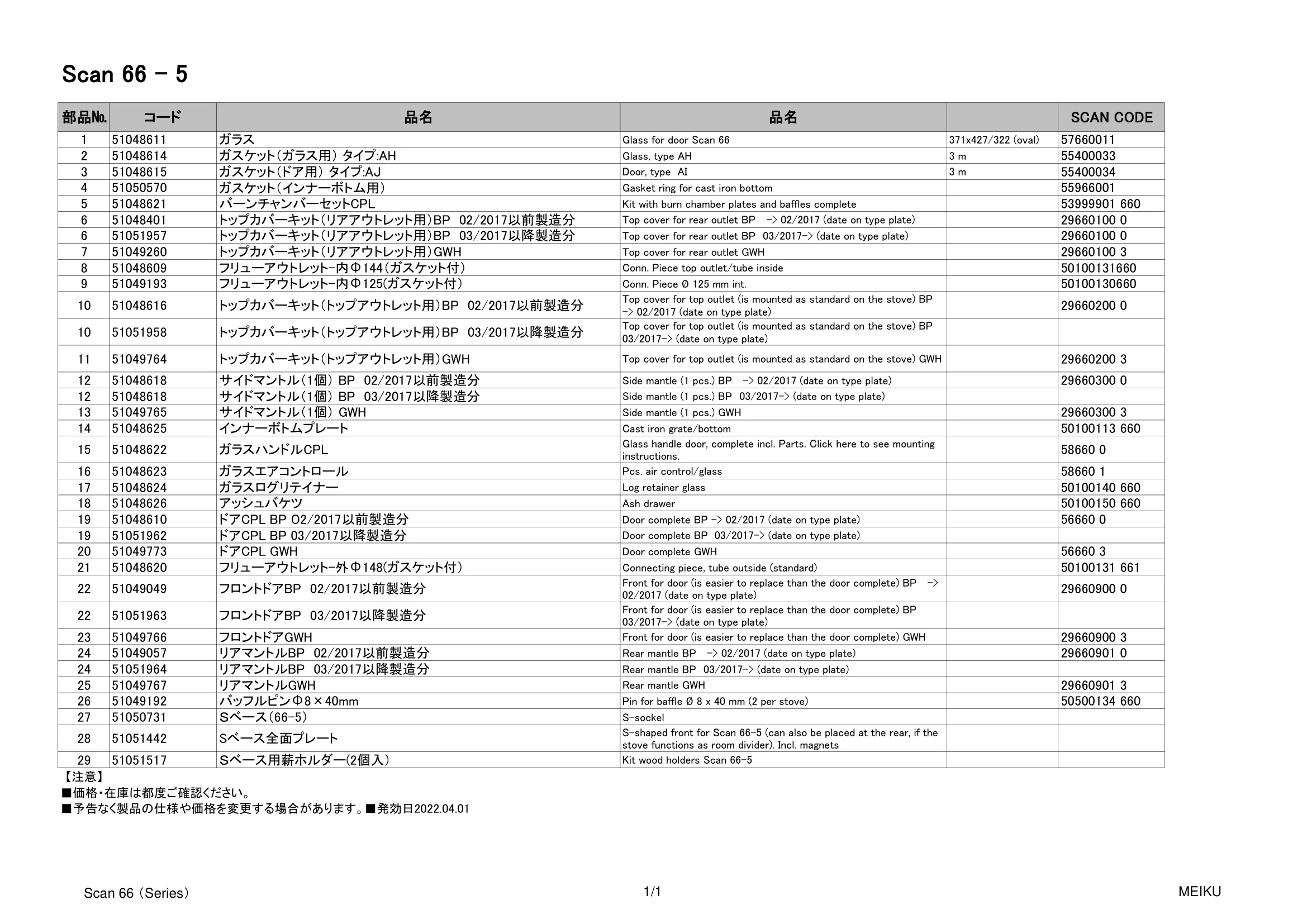

Scan 66 - 5 部品№ コード 品名 品名 SCAN CODE 1 51048611 ガラス Glass for door Scan 66 371x427/322 (oval) 57660011 2 51048614 ガスケット（ガラス用） タイプ:AH Glass, type AH 3 m 55400033 3 51048615 ガスケット（ドア用） タイプ:AJ Door, type AI 3 m 55400034 4 51050570 ガスケット（インナーボトム用） Gasket ring for cast iron bottom 55966001 5 51048621 バーンチャンバーセットCPL Kit with burn chamber plates and baffles complete 53999901 660 6 51048401 トップカバーキット（リアアウトレット用）BP　02/2017以前製造分 Top cover for rear outlet BP　 -> 02/2017 (date on type plate) 29660100 0 6 51051957 トップカバーキット（リアアウトレット用）BP　03/2017以降製造分 Top cover for rear outlet BP　03/2017-> (date on type plate) 29660100 0 7 51049260 トップカバーキット（リアアウトレット用）GWH Top cover for rear outlet GWH 29660100 3 8 51048609 フリューアウトレット-内Φ144（ガスケット付） Conn. Piece top outlet/tube inside 50100131660 9 51049193 フリューアウトレット-内Φ125(ガスケット付） Conn. Piece Ø 125 mm int. 50100130660 10 51048616 トップカバーキット（トップアウトレット用）BP　02/2017以前製造分 Top cover for top outlet (is mounted as standard on the stove) BP -> 02/2017 (date on type plate) 29660200 0 10 51051958 トップカバーキット（トップアウトレット用）BP　03/2017以降製造分 Top cover for top outlet (is mounted as standard on the stove) BP 03/2017-> (date on type plate) 11 51049764 トップカバーキット（トップアウトレット用）GWH Top cover for top outlet (is mounted as standard on the stove) GWH 29660200 3 12 51048618 サイドマントル（1個） BP　02/2017以前製造分 Side mantle (1 pcs.) BP　 -> 02/2017 (date on type plate) 29660300 0 12 51048618 サイドマントル（1個） BP　03/2017以降製造分 Side mantle (1 pcs.) BP　03/2017-> (date on type plate) 13 51049765 サイドマントル（1個） GWH Side mantle (1 pcs.) GWH 29660300 3 14 51048625 インナーボトムプレート Cast iron grate/bottom 50100113 660 15 51048622 ガラスハンドルCPL Glass handle door, complete incl. Parts. Click here to see mounting instructions. 58660 0 16 51048623 ガラスエアコントロール Pcs. air control/glass 58660 1 17 51048624 ガラスログリテイナー Log retainer glass 50100140 660 18 51048626 アッシュバケツ Ash drawer 50100150 660 19 51048610 ドアCPL BP ０2/2017以前製造分 Door complete BP -> 02/2017 (date on type plate) 56660 0 19 51051962 ドアCPL BP 03/2017以降製造分 Door complete BP 03/2017-> (date on type plate) 20 51049773 ドアCPL GWH Door complete GWH 56660 3 21 51048620 フリューアウトレット-外Φ148(ガスケット付） Connecting piece, tube outside (standard) 50100131 661 22 51049049 フロントドアBP　02/2017以前製造分 Front for door (is easier to replace than the door complete) BP　 -> 02/2017 (date on type plate) 29660900 0 22 51051963 フロントドアBP　03/2017以降製造分 Front for door (is easier to replace than the door complete) BP 03/2017-> (date on type plate) 23 51049766 フロントドアGWH Front for door (is easier to replace than the door complete) GWH 29660900 3 24 51049057 リアマントルBP　02/2017以前製造分 Rear mantle BP　 -> 02/2017 (date on type plate) 29660901 0 24 51051964 リアマントルBP　03/2017以降製造分 Rear mantle BP　03/2017-> (date on type plate) 25 51049767 リアマントルGWH Rear mantle GWH 29660901 3 26 51049192 バッフルピンΦ8×40mm Pin for baffle Ø 8 x 40 mm (2 per stove) 50500134 660 27 51050731 Ｓベース（66-5） S-sockel 28 51051442 Sベース全面プレート S-shaped front for Scan 66-5 (can also be placed at the rear, if the stove functions as room divider). Incl. magnets 29 51051517 Ｓベース用薪ホルダー(2個入） Kit wood holders Scan 66-5 【注意】 ■価格・在庫は都度ご確認ください。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2022.04.01 Scan 66 （Series） 1/1 MEIKU
