スキャン 83（2026年版）

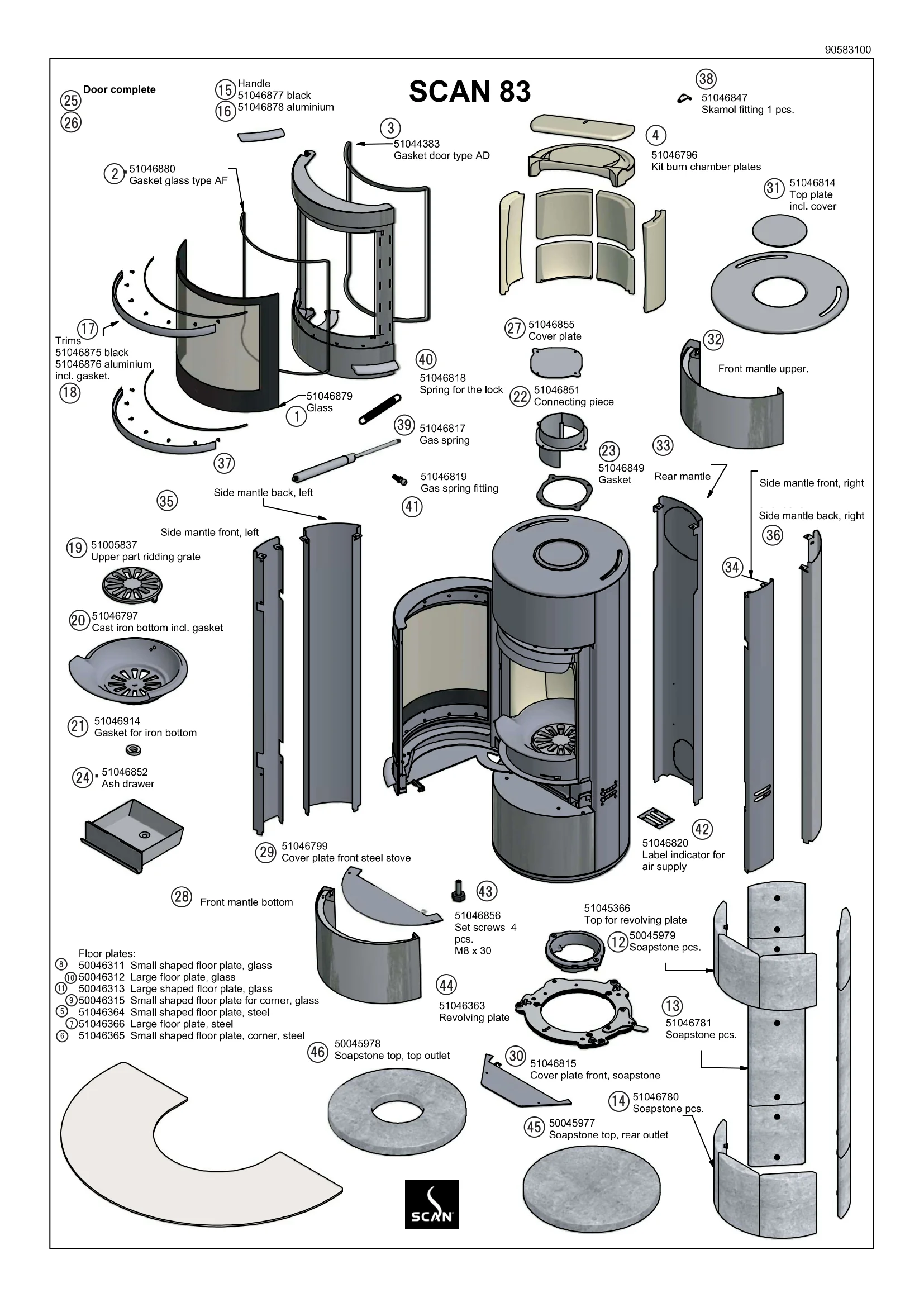

パーツリスト

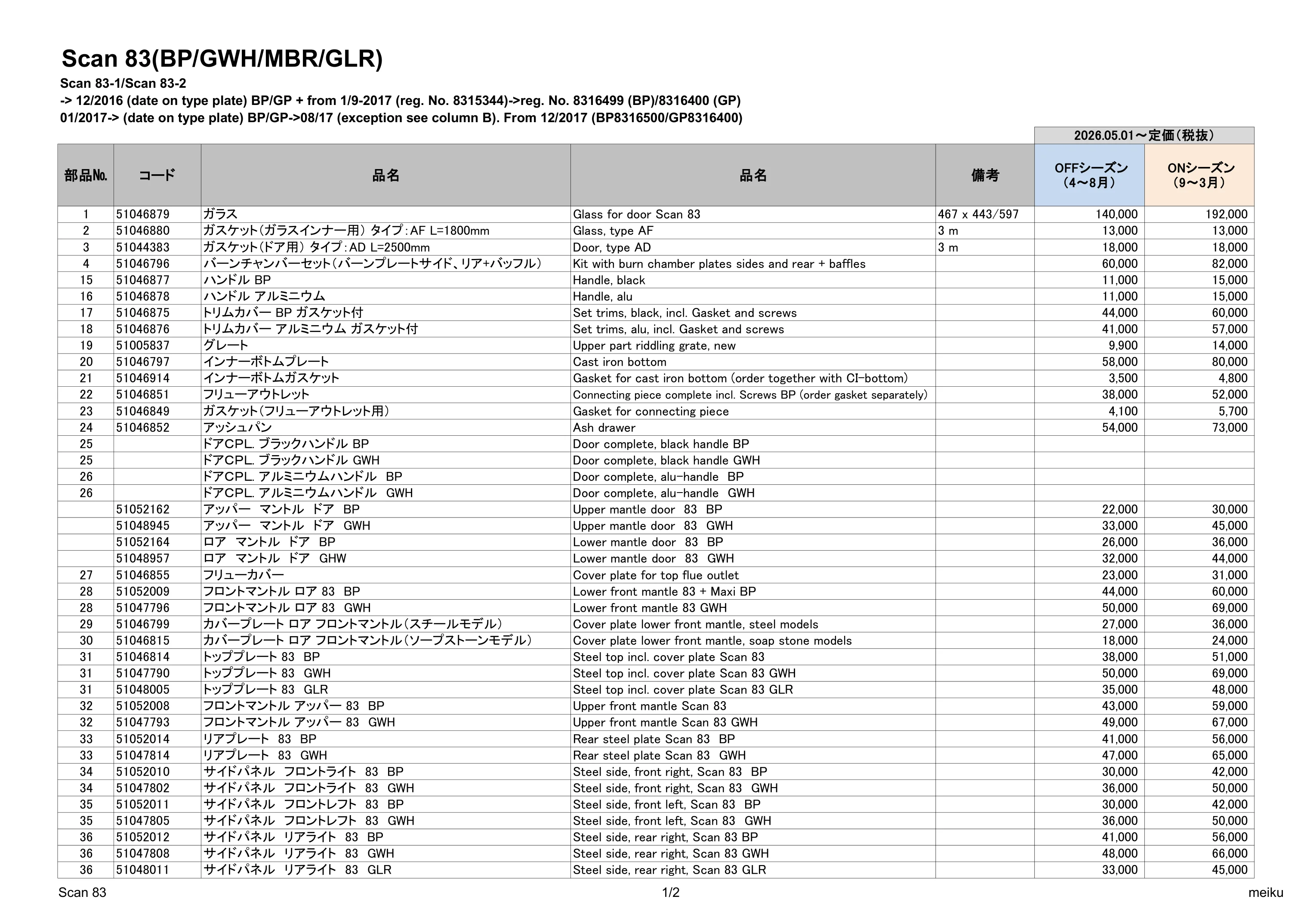

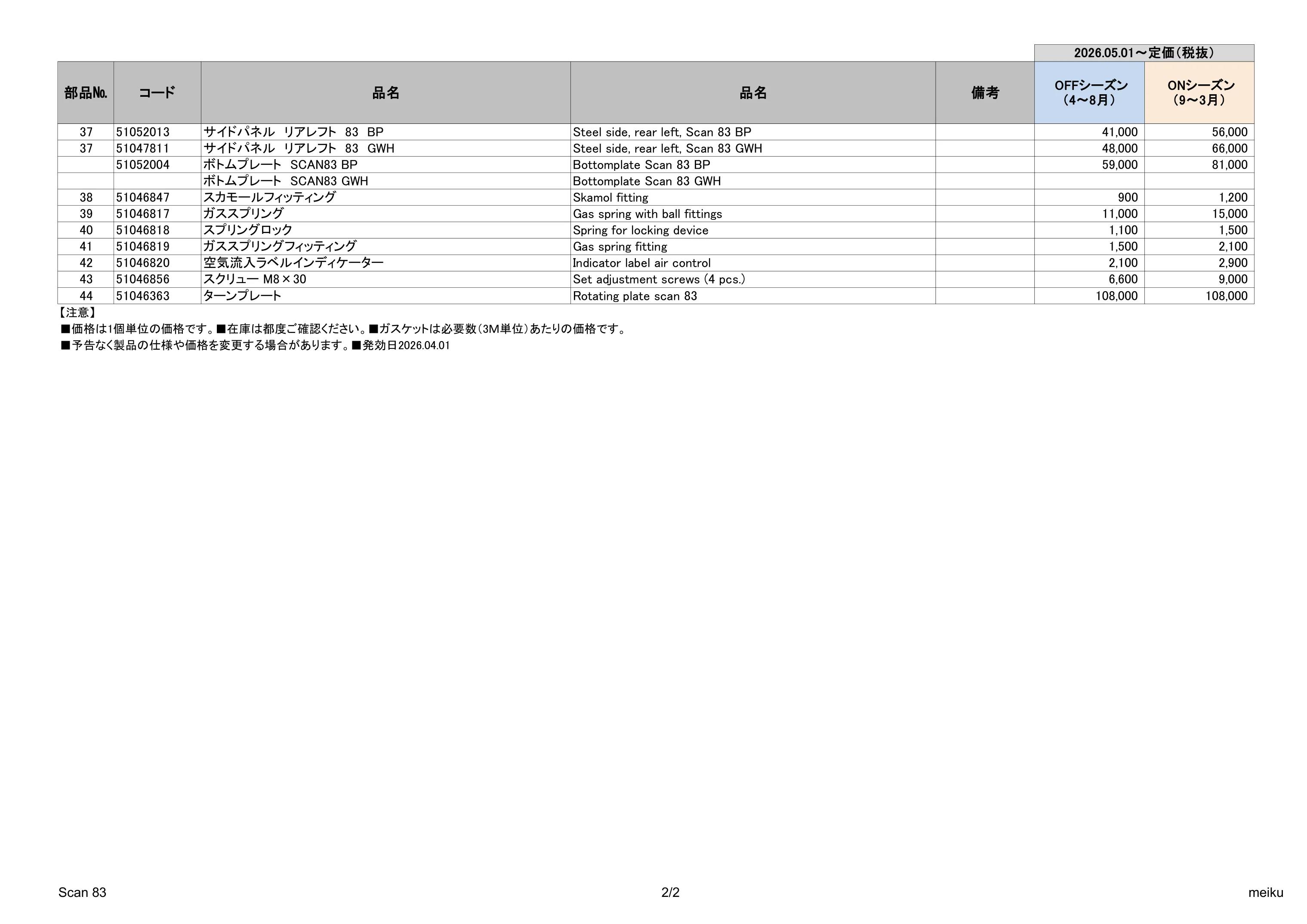

Scan 83(BP/GWH/MBR/GLR) Scan 83-1/Scan 83-2 -> 12/2016 (date on type plate) BP/GP + from 1/9-2017 (reg. No. 8315344)->reg. No. 8316499 (BP)/8316400 (GP) 01/2017-> (date on type plate) BP/GP->08/17 (exception see column B). From 12/2017 (BP8316500/GP8316400) 部品№ コード 品名 品名 備考 OFFシーズン （4～8月） ONシーズン （9～3月） 1 51046879 ガラス Glass for door Scan 83 467 x 443/597 140,000 192,000 2 51046880 ガスケット（ガラスインナー用） タイプ：AF L=1800mm Glass, type AF 3 m 13,000 13,000 3 51044383 ガスケット（ドア用） タイプ：AD L=2500mm Door, type AD 3 m 18,000 18,000 4 51046796 バーンチャンバーセット（バーンプレートサイド、リア+バッフル） Kit with burn chamber plates sides and rear + baffles 60,000 82,000 15 51046877 ハンドル BP Handle, black 11,000 15,000 16 51046878 ハンドル アルミニウム Handle, alu 11,000 15,000 17 51046875 トリムカバー BP ガスケット付 Set trims, black, incl. Gasket and screws 44,000 60,000 18 51046876 トリムカバー アルミニウム ガスケット付 Set trims, alu, incl. Gasket and screws 41,000 57,000 19 51005837 グレート Upper part riddling grate, new 9,900 14,000 20 51046797 インナーボトムプレート Cast iron bottom 58,000 80,000 21 51046914 インナーボトムガスケット Gasket for cast iron bottom (order together with CI-bottom) 3,500 4,800 22 51046851 フリューアウトレット Connecting piece complete incl. Screws BP (order gasket separately) 38,000 52,000 23 51046849 ガスケット（フリューアウトレット用） Gasket for connecting piece 4,100 5,700 24 51046852 アッシュパン Ash drawer 54,000 73,000 25 ドアＣＰＬ. ブラックハンドル BP Door complete, black handle BP 25 ドアＣＰＬ. ブラックハンドル GWH Door complete, black handle GWH 26 ドアＣＰＬ. アルミニウムハンドル　BP Door complete, alu-handle　BP 26 ドアＣＰＬ. アルミニウムハンドル　GWH Door complete, alu-handle　GWH 51052162 アッパー　マントル　ドア　BP Upper mantle door　83　BP 22,000 30,000 51048945 アッパー　マントル　ドア　GWH Upper mantle door　83　GWH 33,000 45,000 51052164 ロア　マントル　ドア　BP Lower mantle door　83　BP 26,000 36,000 51048957 ロア　マントル　ドア　GHW Lower mantle door　83　GWH 32,000 44,000 27 51046855 フリューカバー Cover plate for top flue outlet 23,000 31,000 28 51052009 フロントマントル ロア 83　BP Lower front mantle 83 + Maxi BP 44,000 60,000 28 51047796 フロントマントル ロア 83　GWH Lower front mantle 83 GWH 50,000 69,000 29 51046799 カバープレート ロア フロントマントル（スチールモデル） Cover plate lower front mantle, steel models 27,000 36,000 30 51046815 カバープレート ロア フロントマントル（ソープストーンモデル） Cover plate lower front mantle, soap stone models 18,000 24,000 31 51046814 トッププレート 83　BP Steel top incl. cover plate Scan 83 38,000 51,000 31 51047790 トッププレート 83　GWH Steel top incl. cover plate Scan 83 GWH 50,000 69,000 31 51048005 トッププレート 83　GLR Steel top incl. cover plate Scan 83 GLR 35,000 48,000 32 51052008 フロントマントル アッパー 83　BP Upper front mantle Scan 83 43,000 59,000 32 51047793 フロントマントル アッパー 83　GWH Upper front mantle Scan 83 GWH 49,000 67,000 33 51052014 リアプレート　83　BP Rear steel plate Scan 83　BP 41,000 56,000 33 51047814 リアプレート　83　GWH Rear steel plate Scan 83　GWH 47,000 65,000 34 51052010 サイドパネル　フロントライト　83　BP Steel side, front right, Scan 83　BP 30,000 42,000 34 51047802 サイドパネル　フロントライト　83　GWH Steel side, front right, Scan 83　GWH 36,000 50,000 35 51052011 サイドパネル　フロントレフト　83　BP Steel side, front left, Scan 83　BP 30,000 42,000 35 51047805 サイドパネル　フロントレフト　83　GWH Steel side, front left, Scan 83　GWH 36,000 50,000 36 51052012 サイドパネル　リアライト　83　BP Steel side, rear right, Scan 83 BP 41,000 56,000 36 51047808 サイドパネル　リアライト　83　GWH Steel side, rear right, Scan 83 GWH 48,000 66,000 36 51048011 サイドパネル　リアライト　83　GLR Steel side, rear right, Scan 83 GLR 33,000 45,000 2026.05.01～定価（税抜） Scan 83 1/2 meiku 部品№ コード 品名 品名 備考 OFFシーズン （4～8月） ONシーズン （9～3月） 2026.05.01～定価（税抜） 37 51052013 サイドパネル　リアレフト　83　BP Steel side, rear left, Scan 83 BP 41,000 56,000 37 51047811 サイドパネル　リアレフト　83　GWH Steel side, rear left, Scan 83 GWH 48,000 66,000 51052004 ボトムプレート　SCAN83 BP Bottomplate Scan 83 BP 59,000 81,000 ボトムプレート　SCAN83 GWH Bottomplate Scan 83 GWH 38 51046847 スカモールフィッティング Skamol fitting 900 1,200 39 51046817 ガススプリング Gas spring with ball fittings 11,000 15,000 40 51046818 スプリングロック Spring for locking device 1,100 1,500 41 51046819 ガススプリングフィッティング Gas spring fitting 1,500 2,100 42 51046820 空気流入ラベルインディケーター Indicator label air control 2,100 2,900 43 51046856 スクリュー M8×30 Set adjustment screws (4 pcs.) 6,600 9,000 44 51046363 ターンプレート Rotating plate scan 83 108,000 108,000 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数（3Ｍ単位）あたりの価格です。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2026.04.01 Scan 83 2/2 meiku
