スキャン 87（2026年版）

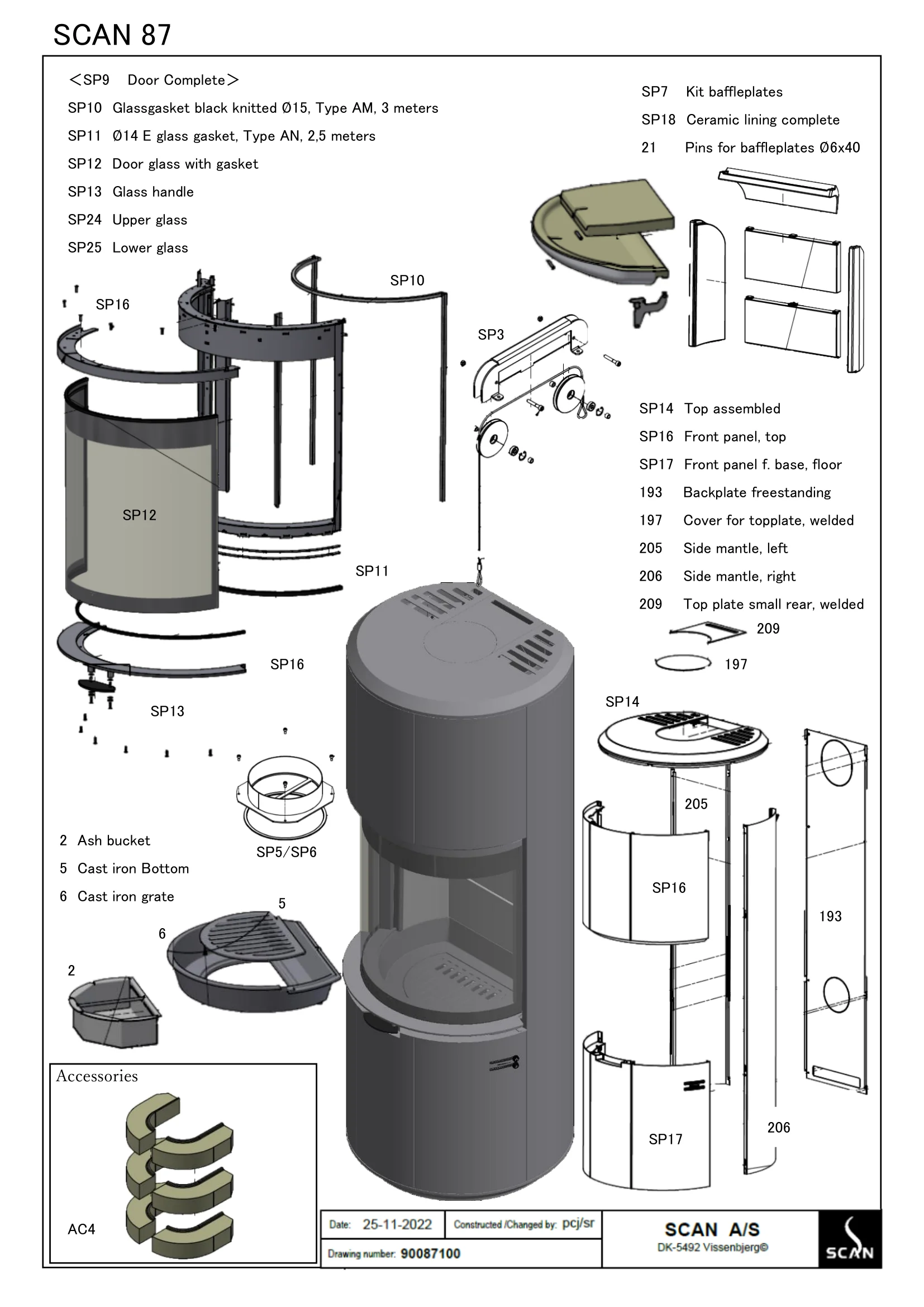

パーツリスト

Accessories ＜SP9 Door Complete＞ SP10 Glassgasket black knitted Ø15, Type AM, 3 meters SP11 Ø14 E glass gasket, Type AN, 2,5 meters SP12 Door glass with gasket SP13 Glass handle SP24 Upper glass SP25 Lower glass SCAN 87 2 Ash bucket 5 Cast iron Bottom 6 Cast iron grate SP7 Kit baffleplates SP18 Ceramic lining complete 21 Pins for baffleplates Ø6x40 SP14 Top assembled SP16 Front panel, top SP17 Front panel f. base, floor 193 Backplate freestanding 197 Cover for topplate, welded 205 Side mantle, left 206 Side mantle, right 209 Top plate small rear, welded SP16 SP17 206 205 209 197 193 AC4 SP16 SP16 SP13 SP12 SP11 SP10 SP5/SP6 SP14 6 5 2 SP3 SCAN 87 部品№ コード 構成部材 品名 品名 QTY. OFFシーズン （4～8月） ONシーズン （9～3月） SP1 12062001 ダンパープレートCPL Damper Plate complete 1 65,000 90,000 SP2 12062002 エアハンドルキャップ Damper handles 1 32,000 44,000 SP3 12062003 ワイヤーリールハウスCPL House for wirewheels, complete 2 38,000 52,000 SP4 12062004 ドアアジャストブリック Adjustment briks for counterweight 2 6,600 9,000 SP5 12062005 フリューアウトレットΦ190 Connecting piece 1 20,000 27,000 SP6 12062006 フリューアウトレットΦ180 Conecting piece Ø180 1 20,000 27,000 SP7 12062007 バッフルキット Kit baffleplates 1 63,000 87,000 SP8 12062008 ドアロックアクシル Closing mechanism, Sving-out door 1 52,000 71,000 SP9 SP(10.11.12.13.24.25) ドアCPL Door Complete 1 SP10 51053187 ガラスガスケット　タイプ：AM Glassgasket black knitted Ø15, Type AM, 3 meters 1 8,200 12,000 SP11 51053354 ガラスガスケット　タイプ：AN Ø14 E glass gasket, Type AN, 2,5 meters 1 29,000 39,000 SP12 12062010 フロントガラス(ガスケット付き） Door glass with gasket 1 316,000 435,000 SP13 12062011 ガラスハンドル Glass handle 2 35,000 48,000 SP14 12062012 トッププレート Top assembled 1 189,000 260,000 SP15 12062013 トッププレートベース Top cover for base 1 21,000 29,000 SP16 12062014 フロントパネル　トップ Front panel, top 1 92,000 126,000 SP17 12062015 フロントパネル　ロワ Front panel f. base, floor 1 101,000 139,000 SP18 バーンプレートキット Ceramic lining complete 1 SP19 12062016 スペアキット　スクリュー Spare part kit, Screws, ect 1 22,000 30,000 SP20 12062213 シリコンチューブ　Φ8/Φ12×27　20ピース Silicone tube Ø8/Ø12x27, 20 pcs 1 SP21 12062225 シリコンチューブ　Φ4/Φ8×11　10ピース Silicone tube Ø4/Ø8x11, 10 pcs 1 2,100 2,900 SP23 51063191 ラバーカバー(ドアストッパー用)　6ピース Rubber grommet 19/27/33/3, 6 pcs 1 7,700 11,000 SP24 ガラスアッパー Upper glass 1 SP25 ガラスロワ Lower glass 1 AC1 51061770 ヒートストレージ用スチール Cleaning acces kit for rear outlet 1 25,000 34,000 AC4 10061519 ヒートストレージ Heat accumulation stones 1 166,000 166,000 2 12062017 アッシュパン Ash bucket 1 28,000 39,000 5 12062018 インナーボトムプレート Cast iron Bottom 1 87,000 120,000 6 12062019 グレート Cast iron grate 1 41,000 57,000 21 10004957 バッフルピン Pins for baffleplates Ø6x40 3 500 600 193 12062117 サイドパネルリアBP Backplate freeestanding 1 116,000 159,000 197 12062022 トップカバープレート Cover for topplate, welded 1 11,000 15,000 205 12062118 サイドパネルレフトBP Side mantle, left 1 84,000 116,000 206 12062119 サイドパネルライトBP Side mantle, right 1 84,000 116,000 209 12062023 トップカバーリア Top plate small rear, welded 1 9,900 14,000 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数（3Ｍ単位）あたりの価格です。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2026.04.01 2026.05.01～定価（税抜） SCAN 87 1 / 1 ページ MEIKU
