スキャン ANDERSEN8 2（2026年版）

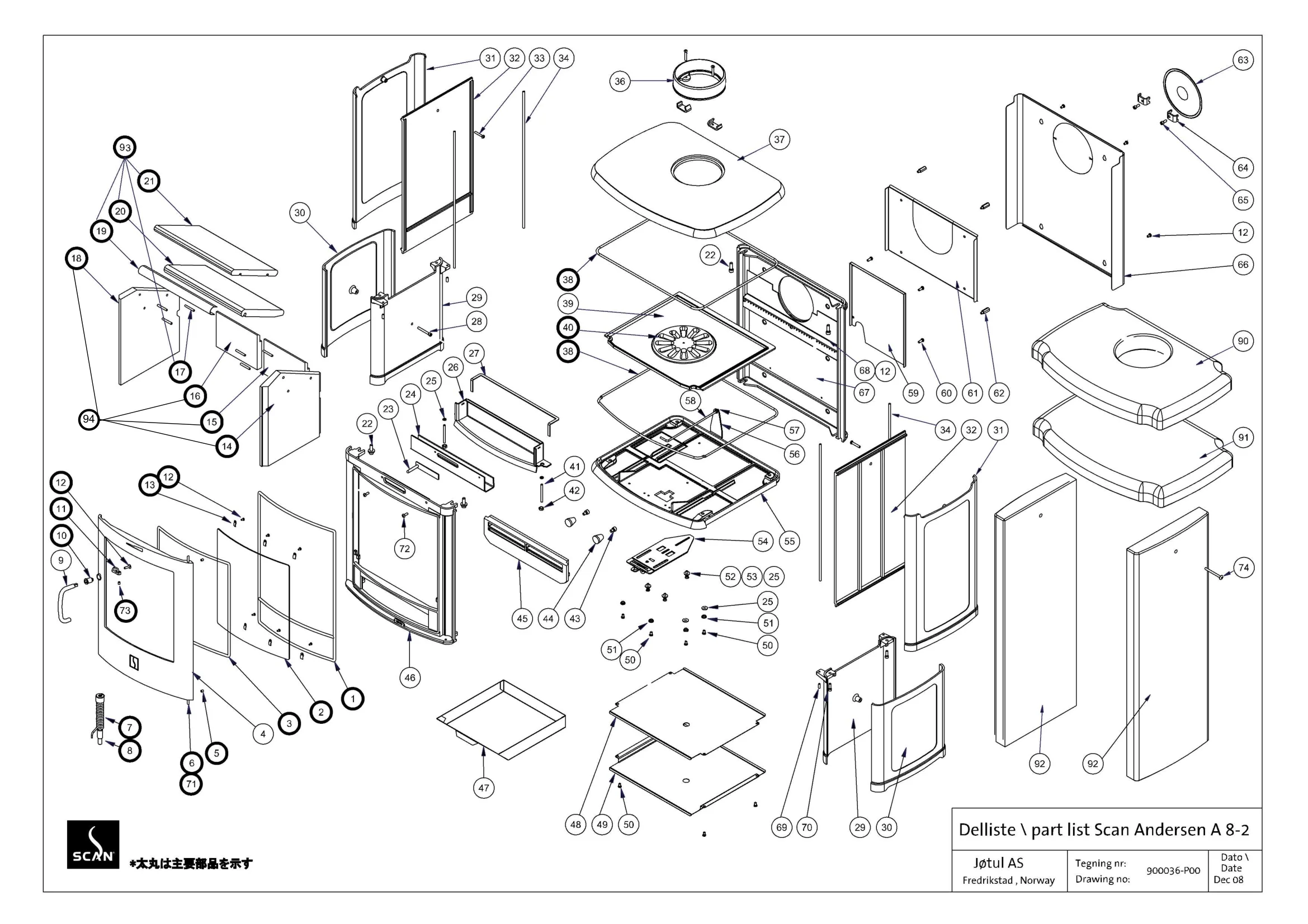

パーツリスト

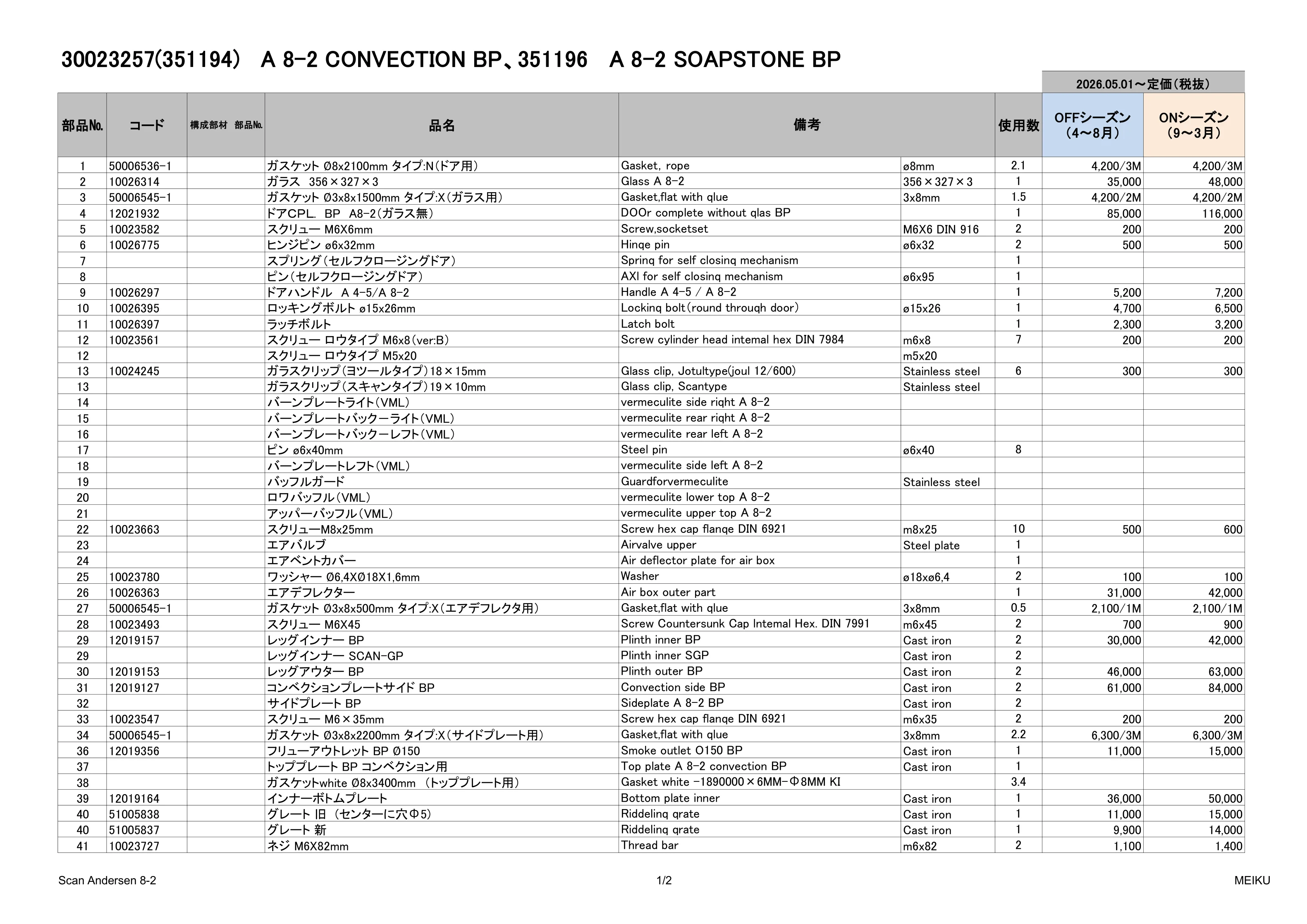

94 30023257(351194) A 8-2 CONVECTION BP、351196 A 8-2 SOAPSTONE BP 部品№ コード 構成部材　部品№ 品名 使用数 OFFシーズン （4～8月） ONシーズン （9～3月） 1 50006536-1 ガスケット Ø8x2100mm タイプ:N（ドア用） Gasket，rope ø8mm 2.1 4,200/3M 4,200/3M 2 10026314 ガラス　356×327×3 Glass A 8-2 356×327×3 1 35,000 48,000 3 50006545-1 ガスケット Ø3x8x1500mm タイプ:X（ガラス用） Gasket,flat with qlue 3x8mm 1.5 4,200/2M 4,200/2M 4 12021932 ドアＣＰＬ.　BP　A8-2（ガラス無） DOOr complete without qlas BP 1 85,000 116,000 5 10023582 スクリュー M6X6mm Screw,socketset M6X6 DIN 916 2 200 200 6 10026775 ヒンジピン ø6x32mm Hinqe pin ø6x32 2 500 500 7 スプリング（セルフクロージングドア） Sprinq for self closinq mechanism 1 8 ピン（セルフクロージングドア） AXl for self closinq mechanism ø6x95 1 9 10026297 ドアハンドル　A 4-5/A 8-2 Handle A 4-5 / A 8-2 1 5,200 7,200 10 10026395 ロッキングボルト ø15x26mm Lockinq bolt（round throuqh door） ø15x26 1 4,700 6,500 11 10026397 ラッチボルト Latch bolt 1 2,300 3,200 12 10023561 スクリュー ロウタイプ M6x8（ver:B） Screw cylinder head intemal hex DIN 7984 m6x8 7 200 200 12 スクリュー ロウタイプ M5x20 m5x20 13 10024245 ガラスクリップ（ヨツールタイプ）18×15mm Glass clip, Jotultype(joul 12/600) Stainless steel 6 300 300 13 ガラスクリップ（スキャンタイプ）19×10mm Glass clip, Scantype Stainless steel 14 バーンプレートライト（VML） vermeculite side riqht A 8-2 15 バーンプレートバック－ライト（VML） vermeculite rear riqht A 8-2 16 バーンプレートバック－レフト（VML） vermeculite rear left A 8-2 17 ピン ø6x40mm Steel pin ø6x40 8 18 バーンプレートレフト（VML） vermeculite side left A 8-2 19 バッフルガード Guardforvermeculite Stainless steel 20 ロワバッフル（VML） vermeculite lower top A 8-2 21 アッパーバッフル（VML） vermeculite upper top A 8-2 22 10023663 スクリューM8x25mm Screw hex cap flanqe DIN 6921 m8x25 10 500 600 23 エアバルブ Airvalve upper Steel plate 1 24 エアベントカバー Air deflector plate for air box 1 25 10023780 ワッシャー Ø6,4XØ18X1,6mm Washer ø18xø6,4 2 100 100 26 10026363 エアデフレクター Air box outer part 1 31,000 42,000 27 50006545-1 ガスケット Ø3x8x500mm タイプ:X（エアデフレクタ用） Gasket,flat with qlue 3x8mm 0.5 2,100/1M 2,100/1M 28 10023493 スクリュー M6X45 Screw Countersunk Cap lntemal Hex. DIN 7991 m6x45 2 700 900 29 12019157 レッグインナー BP Plinth inner BP Cast iron 2 30,000 42,000 29 レッグインナー SCAN-GP Plinth inner SGP Cast iron 2 30 12019153 レッグアウター BP Plinth outer BP Cast iron 2 46,000 63,000 31 12019127 コンベクションプレートサイド BP Convection side BP Cast iron 2 61,000 84,000 32 サイドプレート BP Sideplate A 8-2 BP Cast iron 2 33 10023547 スクリュー M6×35mm Screw hex cap flanqe DIN 6921 m6x35 2 200 200 34 50006545-1 ガスケット Ø3x8x2200mm タイプ:X（サイドプレート用） Gasket,flat with qlue 3x8mm 2.2 6,300/3M 6,300/3M 36 12019356 フリューアウトレット BP Ø150 Smoke outlet O150 BP Cast iron 1 11,000 15,000 37 トッププレート BP コンベクション用 Top plate A 8-2 convection BP Cast iron 1 38 ガスケットwhite Ø8x3400mm　（トッププレート用） Gasket white -1890000×6MM-Ф8MM KI 3.4 39 12019164 インナーボトムプレート Bottom plate inner Cast iron 1 36,000 50,000 40 51005838 グレート 旧　(センターに穴Φ5) Riddelinq qrate Cast iron 1 11,000 15,000 40 51005837 グレート 新 Riddelinq qrate Cast iron 1 9,900 14,000 41 10023727 ネジ M6X82mm Thread bar m6x82 2 1,100 1,400 備考 2026.05.01～定価（税抜） Scan Andersen 8-2 1/2 MEIKU 部品№ コード 構成部材　部品№ 品名 使用数 OFFシーズン （4～8月） ONシーズン （9～3月） 備考 2026.05.01～定価（税抜） 42 10023666 ナット M6 NutM6 m6 2 200 200 43 10023661 スクリューフランジ付 M8x16mm Screw hex cap flanqe DIN 6921 m8x16 2 200 200 44 10026405 プラスチックノブ　Ø26 M8 Knob for riddelinq qrate (plastic) 2 1,100 1,500 45 12019480 アッシュリテイナー BP Ash retainer A 8-2 BP Cast iron 1 12,000 17,000 46 フロントプレート BP Front plate A 8-2 BP Cast iron 1 47 アッシュパン Ash pan A 8-2 Steel plate 1 48 ヒートシールドボトム　アッパー Heat shield upper, understove Steel plate 1 49 ヒートシールドボトム　ロア Heat shield lower, understove Steel plate 1 50 10023545 スクリュー M6x12mm Screw hex cap flanqe DIN 6921 m6x12 4 200 200 51 10026400 ディスタンスピース（イグションバルブ） Distance piece for iqnition valve 4 1,000 1,100 52 10023725 スクリュー M6x25mm Screw Countersunk Cap lntemal Hex. DIN 7991 m6x25 3 500 600 53 スプリング（イグニションバルブ）ø9x19mm Sprinq for iqnition valve ø9x19 3 54 10026360 イグニションバルブ lqnitionvalve 1 21,000 29,000 55 ボトムプレート BP Bottom plate A 8-2 BP Cast iron 1 56 リーディングデバイス Riddelinq device Steel plate 1 57 10023726 ナット M5 Nut hex cap DIN 6923 m5 2 200 200 58 リーディングロッド Riddelinq rod 1 59 エアインレットカバー Cover for secondary air inlet 1 60 10023541 スクリュー M6x16mm Screw hex cap flanqe DIN 6921 m6x16 4 200 200 61 ヒートシールドリア　インナー Heat shield inner rear Steel plate 1 62 10023721 ディスタンスピース 6x25mm Distance piece 25mm m6x25 4 1,000 1,300 63 12019325 スモークアウトレットカバー BP Coverforsmoke outlet BP Cast iron 1 9,400 13,000 64 10026362 Ｕクランプ（スモークアウトレット用） U-clamp for smoke outlet cover 2 1,100 1,500 65 10023580 スクリュー M6x16mm Screw cylinder head intemal hex DIN 7984 m6x16 2 300 300 66 ヒートシールドリア　アウター BP Heat shield outer rear BP Steel plate 1 67 リアプレート BP Rear plateA 8-2 BP Cast iron 1 67 バックピースＣＰＬ. Back piece complete A 8-2 1 68 10026364 エアチャンバー（二次燃焼用） Secondary air chamber 1 16,000 22,000 69 10023606 スクリュー M6x16mm Screw,socket set with half doq DIN 915 m6x16 4 300 300 70 10023572 スクリュー M6x25mm Screw cylinder head intemal hex DIN 912 m6x25 4 300 300 71 10024339 ワッシャー Ø6,2XO12,0×1,8mm WasherO6,2XO12,0×1,8 1 500 600 72 スクリュー M5x16mm Screw Countersunk Cap lntemal Hex. DIN 7991 m5x16 2 73 10023729 スクリュー M5x10mm Screw,socket set DIN 916 m5x10 1 300 300 93 51006521 17,19,20,21 SCAN A-8　バッフルキット KIT BAFFLES AND 8-2 1 29,000 39,000 94 51006327 14,15,16,18 SCAN A-8　バーンプレートセット KIT BURNPL VERTICAL AND 8-2 1 41,000 56,000 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。 ■本製品のパーツにつきましては、在庫がなくなり次第廃番になる可能性があります。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2026.04.01 Scan Andersen 8-2 2/2 MEIKU
