TECHNICAL DOCUMENT

スキャン DSA12(2026年版)
パーツリスト

2ページの技術資料

この資料について

メーカー
スキャン
機種
DSA12(2026年版)
資料種別
パーツリスト
ページ数
2ページ

資料の内容

画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。

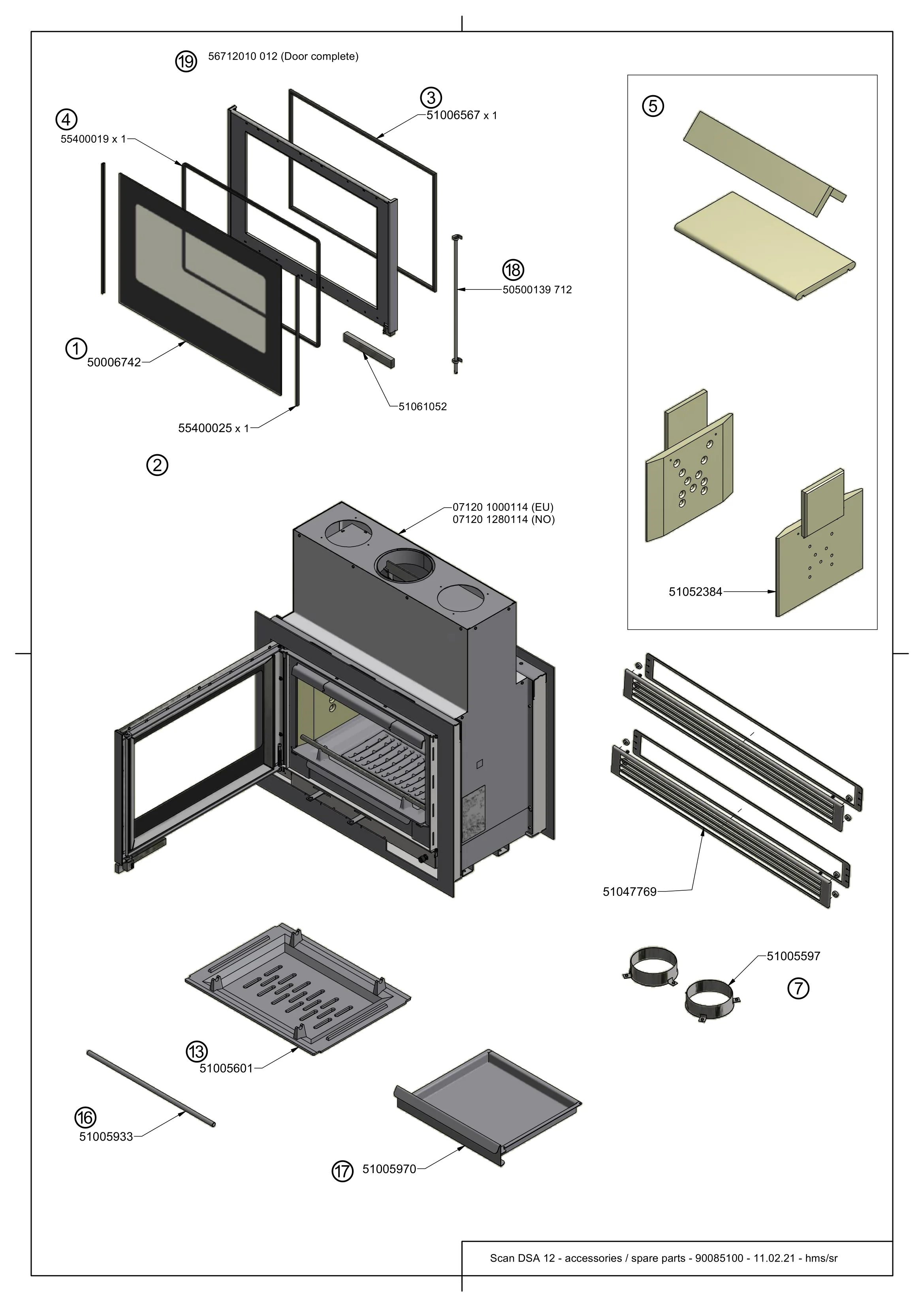

スキャン DSA12(2026年版) パーツリスト 1ページ目

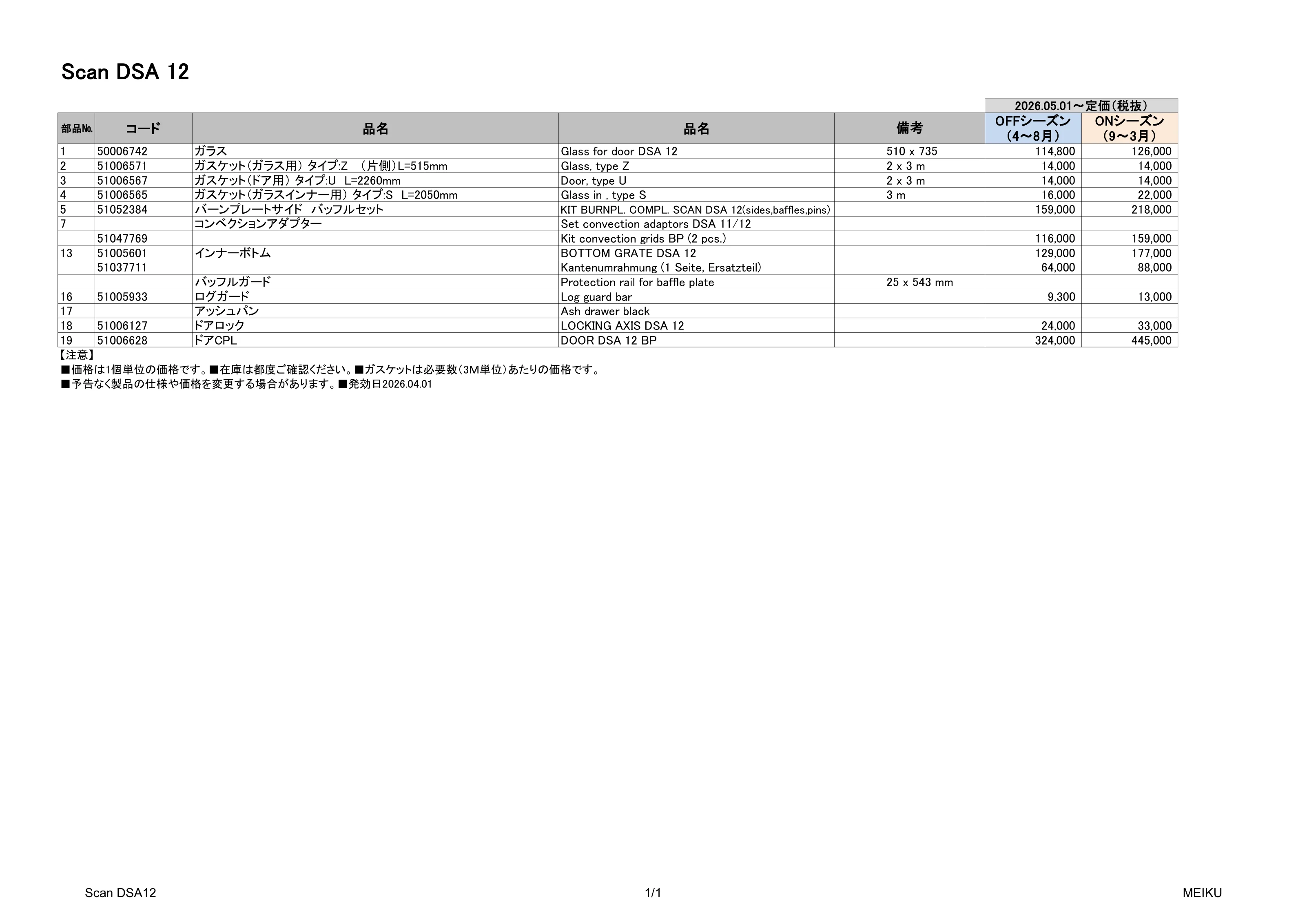

スキャン DSA12(2026年版) パーツリスト 2ページ目

テキスト内容

この資料から読み取れるテキストです。

Scan DSA 12 - accessories / spare parts - 90085100 - 11.02.21 - hms/sr 51005970 51005933 51005601 51005597 51052384 07120 1000114 (EU) 07120 1280114 (NO) 50500139 712 51006567 x 1 55400019 x 1 56712010 012 (Door complete) 55400025 x 1 50006742 51047769 51061052 ⑲ ① ② ④ ⑱⑯⑬⑰ ⑦ ③ ⑤ Scan DSA 12 部品№ コード 品名 品名 OFFシーズン (4~8月) ONシーズン (9~3月) 1 50006742 ガラス Glass for door DSA 12 510 x 735 114,800 126,000 2 51006571 ガスケット(ガラス用) タイプ:Z  (片側)L=515mm Glass, type Z 2 x 3 m 14,000 14,000 3 51006567 ガスケット(ドア用) タイプ:U L=2260mm Door, type U 2 x 3 m 14,000 14,000 4 51006565 ガスケット(ガラスインナー用) タイプ:S L=2050mm Glass in , type S 3 m 16,000 22,000 5 51052384 バーンプレートサイド バッフルセット KIT BURNPL. COMPL. SCAN DSA 12(sides,baffles,pins) 159,000 218,000 7 コンベクションアダプター Set convection adaptors DSA 11/12 51047769 Kit convection grids BP (2 pcs.) 116,000 159,000 13 51005601 インナーボトム BOTTOM GRATE DSA 12 129,000 177,000 51037711 Kantenumrahmung (1 Seite, Ersatzteil) 64,000 88,000 バッフルガード Protection rail for baffle plate 25 x 543 mm 16 51005933 ログガード Log guard bar 9,300 13,000 17 アッシュパン Ash drawer black 18 51006127 ドアロック LOCKING AXIS DSA 12 24,000 33,000 19 51006628 ドアCPL DOOR DSA 12 BP 324,000 445,000 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。■ガスケットは必要数(3M単位)あたりの価格です。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2026.04.01 備考 2026.05.01~定価(税抜) Scan DSA12 1/1 MEIKU
