スキャン ILD7 ILD8（2026年版）
パーツリスト

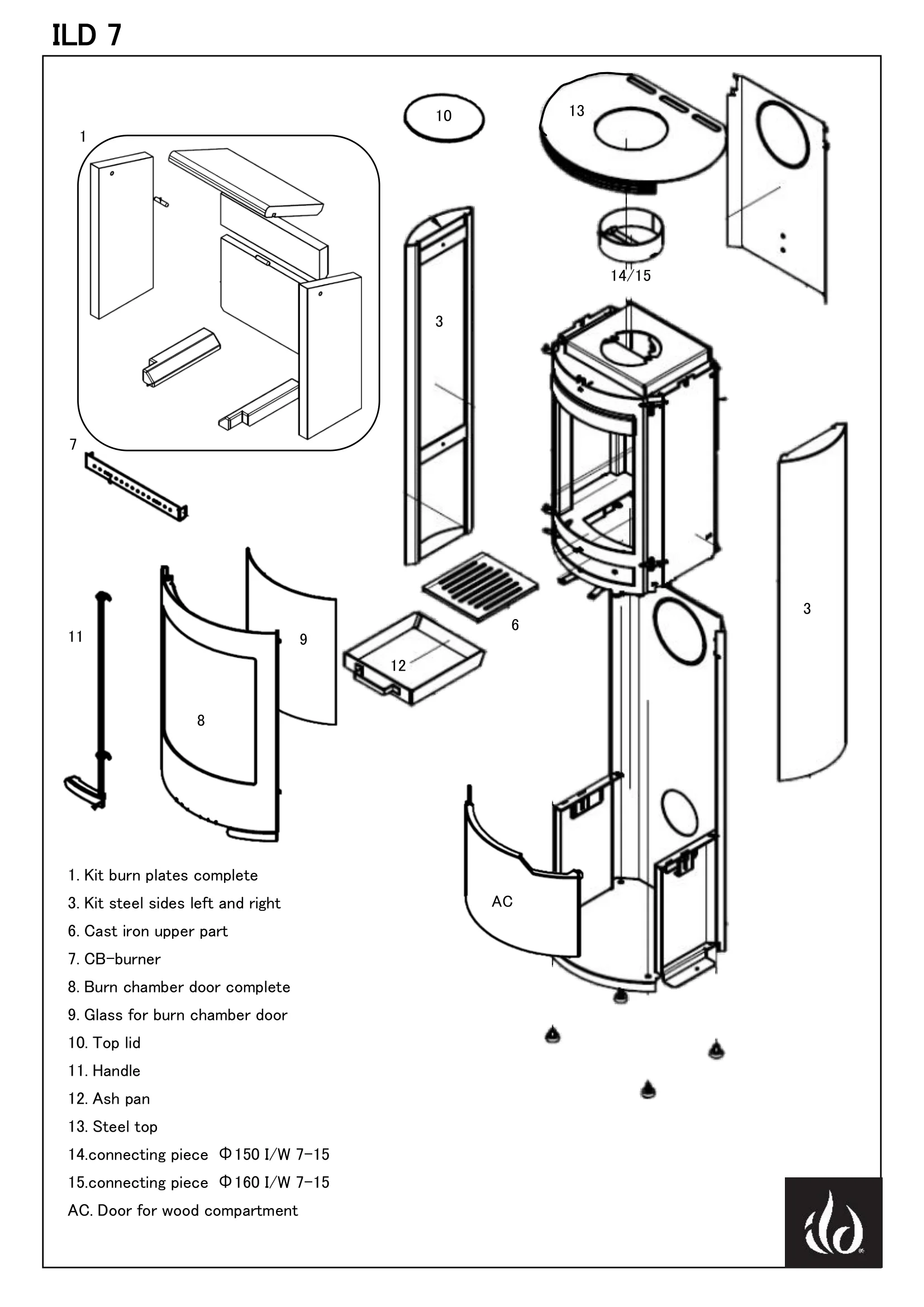

ILD 7 14/15 13 12 3 3 11 10 9 8 7 6 1 AC 1. Kit burn plates complete 3. Kit steel sides left and right 6. Cast iron upper part 7. CB-burner 8. Burn chamber door complete 9. Glass for burn chamber door 10. Top lid 11. Handle 12. Ash pan 13. Steel top 14.connecting piece Φ150 I/W 7-15 15.connecting piece Φ160 I/W 7-15 AC. Door for wood compartment ILD 8 2 4 4 10 13 14/15 5 5 6 12 7 9 8 11 AC 2. Kit burn plates complete 4. Kit steel sides left and right 5. PCS. lateral glass W/I 8/10 6. Cast iron upper part 7. CB-burner 8. Burn chamber door complete 9. Glass for burn chamber door 10. Top lid 11. Handle 12. Ash pan 13. Steel top 14.connecting piece Φ150 I/W 7-15 15.connecting piece Φ160 I/W 7-15 AC. Door for wood compartment ILD 7 / 8 部品№ コード 構成部材 品名 品名 QTY. OFFシーズン （4～8月） ONシーズン （9～3月） ILD 7 1 50046683 バーンプレートキット　ILD7 Kit burn plates complete 1 62,000 84,000 3 50046861 サイドパネルキット　レフト/ライト ILD7 Kit steel sides left and right 1 47,000 64,000 ILD 8 2 50046684 バーンプレートキット　ILD8 Kit burn plates complete 1 60,000 83,000 4 50046862 サイドパネルキット　レフト/ライト ILD8 Kit steel sides left and right 1 47,000 64,000 5 50046691 サイドガラス　ILD8 PCS. lateral glass W/I 8/10 2 13,000 18,000 51006565 ガスケット　ＷＴ－１８７Ｘ１８Ｘ１Ｍ×880㎜(サイドガラス用) CERAMIC GASKET 3M TYPE S 1 16,000 22,000 共通部材 6 50046863 グレート Cast iron upper part 1 16,000 21,000 7 50046690 セカンドエアプレート CB-burner 1 15,000 21,000 8 50046687 ドア CPL Burn chamber door complete 1 134,000 183,000 9 50046681 フロントガラス Glass for burn chamber door 1 111,000 153,000 10 50063413 トップカバー Top lid 1 7,700 11,000 11 50046865 ハンドル Handle 1 26,000 35,000 12 50046864 アッシュパン Ash pan 1 18,000 24,000 13 50046682 トッププレート　スチール Steel top 1 63,000 86,000 14 50064517 フリューアウトレット　Φ150 connecting piece Φ150 I/W 7-15 1 15 50054193 フリューアウトレット　Φ160 connecting piece Φ160 I/W 7-15 1 16,000 21,000 AC 50054327 コンポーネントドア Door for wood compartment 1 45,000 45,000 51044157 ガスケット　Φ12×1980㎜（ドア用） CERAMIC GASKET 3 M TYPE AC 1 18,000 18,000 410919-1 ガスケット　ＷＴ－１８７Ｘ１８Ｘ１Ｍ×1470㎜(フロントガラス か 給気BOX用) 2 5,400/2M 5,400/2M 【注意】 ■価格は1個単位の価格です。■在庫は都度ご確認ください。 ■予告なく製品の仕様や価格を変更する場合があります。■発効日2026.04.01 2026.05.01～定価（税抜） ILD 7 / 8 1 /1 MEIKU
