スキャン ILD8（2024年版）

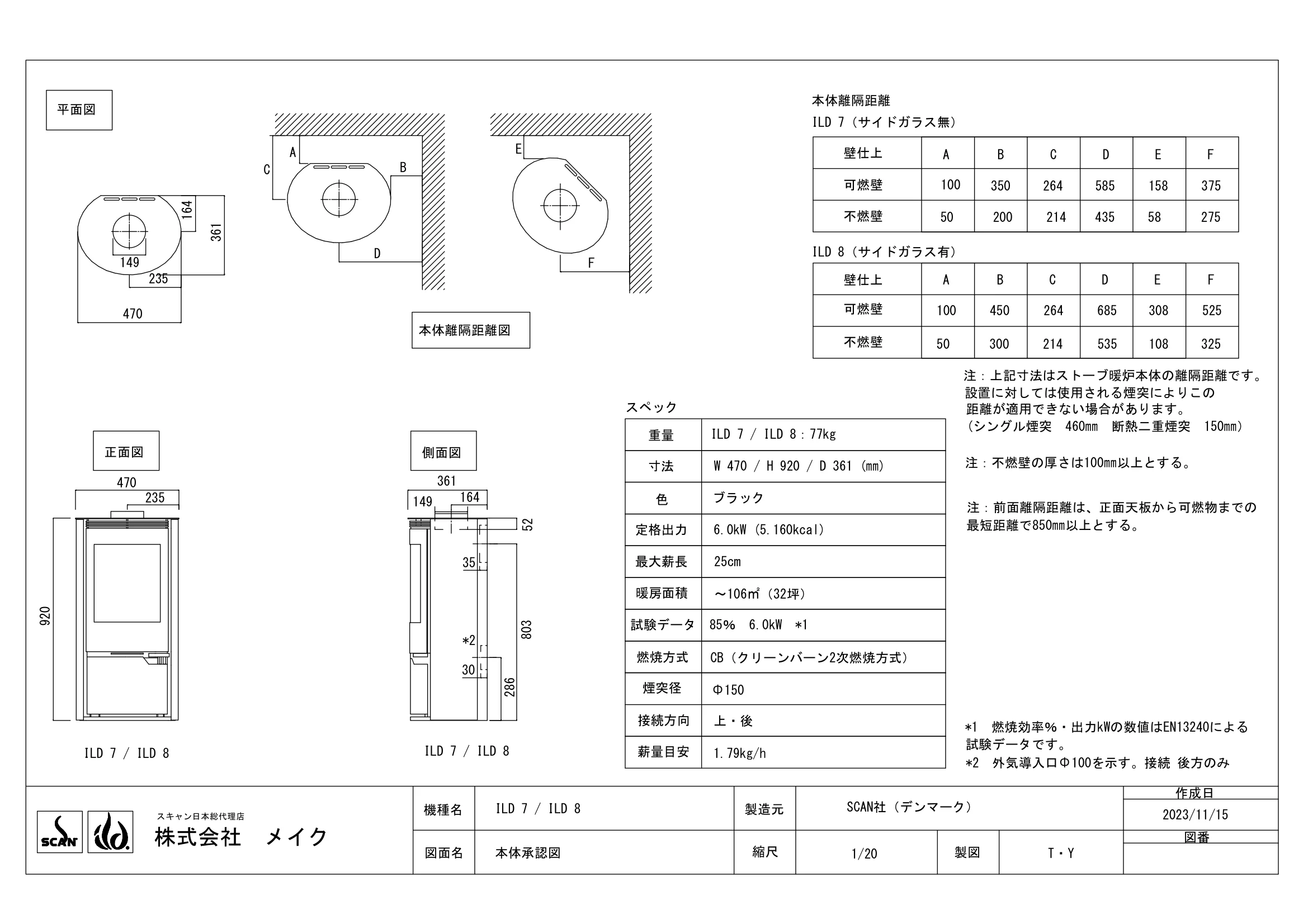

承認図

685 平面図 本体離隔距離図 正面図 側面図 壁仕上 壁仕上 可燃壁 不燃壁 可燃壁 不燃壁 本体離隔距離 AABCDEFBCDEF 注：上記寸法はストーブ暖炉本体の離隔距離です。 設置に対しては使用される煙突によりこの 距離が適用できない場合があります。 (シングル煙突　460㎜　断熱二重煙突　150㎜） 注：不燃壁の厚さは100㎜以上とする。 注：前面離隔距離は、正面天板から可燃物までの 最短距離で850㎜以上とする。 スペック 重量 寸法 色 定格出力 最大薪長 暖房面積 試験データ 燃焼方式 煙突径 接続方向 薪量目安 *1　燃焼効率％・出力kWの数値はEN13240による 試験データです。 機種名 図面名 製造元 縮尺 製図 作成日 図番 1/20 T・Y SCAN社（デンマーク） 本体承認図 株式会社　メイク スキャン日本総代理店 920 470 235 ブラック W 470 / H 920 / D 361 (㎜) 25cm ～106㎡（32坪） CB（クリーンバーン2次燃焼方式） Φ150 上・後 100 350 50 100 361 164 149 35 803 *2 286 52 164 361 235 470 ACBDEF 30 200 264 214 585 50 450 300 214 264 535 435 158 375 58 275 308 525 108 325 149 *2　外気導入口Φ100を示す。接続 後方のみ 2023/11/15 ILD 7 / ILD 8 ILD 7（サイドガラス無） ILD 8（サイドガラス有） ILD 7 / ILD 8：77kg ILD 7 / ILD 8 ILD 7 / ILD 8 6.0kW (5.160kcal) 85％　6.0kW　*1 1.79kg/h ■ストーブの角(※α)ストーブ等 可燃物燃焼部分と可燃物の交点(※β) を結んだ点線を特定不燃材料等の 機種名 図面名 内装制限告示設置図面 製造元 縮尺 スキャン社（デンマーク） 製図 T・Y 作成日 図番 本体寸法　㎝ Ｈ　高さ Ｗ　幅 Ｄ　奥行 各面積　㎝2 AV　正面/背面 側面 AH　上面 可燃物燃焼部分距離　㎜ Lsop　正面 Lscl　背面 Lscl　側面 Hs　　上面 遮熱板使用時最小距離　㎜ Lsop　正面 Lscl　背面 Lscl　側面 Hs　　上面 株式会社メイク スキャン日本総代理店 92.0 47.0 36.1 4324.0 3321.2 1696.7 1578 1046 1383 900 526 461 450 【注意事項】 遮熱板が有効に遮断しなければ ならない。 ■ストーブ炉台については内装制限 対象外であるが、不燃材料による 炉台を設けることが好ましい。 349 3,039 1,046 25 513 349 361 1,578 平面図　平行設置 平面図　コーナー設置 1,578 1,020 513 349 471 2,965 1,383 920 1,499 361 900 1,578 側面図　平行設置 正面図　平行設置 ※β ストーブ等可燃物燃焼部分 ※α ※β ※α ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 ストーブ等可燃物燃焼部分 ※β ※α ストーブ等可燃物燃焼部分 ※β ※α 470 900 470 1,499 1,046 25 920 275以上 遮熱板 レンガ 275以上 25 100 遮熱板 遮熱板 ※β ※α ストーブ等可燃物燃焼部分 1,383 1,046 461 669 1,383 遮熱板 25 2,217 25 100 461 669 1,133 592 ILD 8 ECO（サイドガラス有） 1/20（A2） 2023/11/22 平面図　コーナー設置　レンガ積み
