スキャン SCAN3
パーツリスト

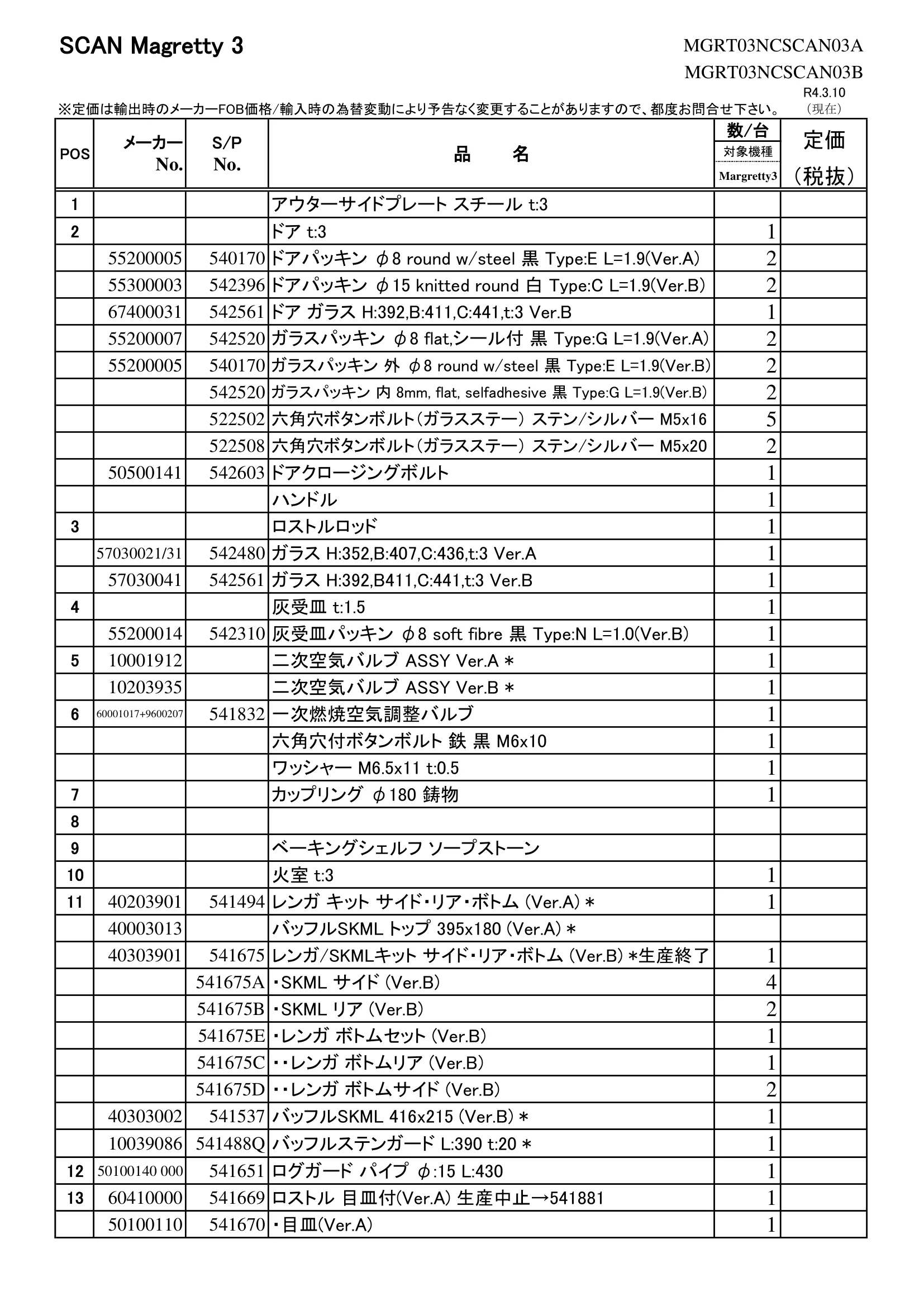

SCAN Magretty 3 SERNo. MGRT03NCSCAN03A SCAN Magretty 3 SERNo. MGRT03NCSCAN03B SCAN Magretty 3 MGRT03NCSCAN03A MGRT03NCSCAN03B R4.3.10 ※定価は輸出時のメーカーFOB価格/輸入時の為替変動により予告なく変更することがありますので、都度お問合せ下さい。 （現在） 数/台 対象機種 Margretty3 （税抜） 1 アウターサイドプレート スチール t:3 2 ドア t:3 1 55200005 540170 ドアパッキン φ8 round w/steel 黒 Type:E L=1.9(Ver.A) 2 55300003 542396 ドアパッキン φ15 knitted round 白 Type:C L=1.9(Ver.B) 2 67400031 542561 ドア ガラス H:392,B:411,C:441,t:3 Ver.B 1 55200007 542520 ガラスパッキン φ8 flat,シール付 黒 Type:G L=1.9(Ver.A) 2 55200005 540170 ガラスパッキン 外 φ8 round w/steel 黒 Type:E L=1.9(Ver.B) 2 542520 ガラスパッキン 内 8mm, flat, selfadhesive 黒 Type:G L=1.9(Ver.B) 2 522502 六角穴ボタンボルト（ガラスステー） ステン/シルバー M5x16 5 522508 六角穴ボタンボルト（ガラスステー） ステン/シルバー M5x20 2 50500141 542603 ドアクロージングボルト 1 ハンドル 1 3 ロストルロッド 1 57030021/31 542480 ガラス H:352,B:407,C:436,t:3 Ver.A 1 57030041 542561 ガラス H:392,B411,C:441,t:3 Ver.B 1 4 灰受皿 t:1.5 1 55200014 542310 灰受皿パッキン φ8 soft fibre 黒 Type:N L=1.0(Ver.B) 1 5 10001912 二次空気バルブ ASSY Ver.A * 1 10203935 二次空気バルブ ASSY Ver.B * 1 6 60001017+9600207 541832 一次燃焼空気調整バルブ 1 六角穴付ボタンボルト 鉄 黒 M6x10 1 ワッシャー M6.5x11 t:0.5 1 7 カップリング φ180 鋳物 1 8 9 ベーキングシェルフ ソープストーン 10 火室 t:3 1 11 40203901 541494 レンガ キット サイド・リア・ボトム (Ver.A) * 1 40003013 バッフルSKML トップ 395x180 (Ver.A) * 40303901 541675 レンガ/SKMLキット サイド・リア・ボトム (Ver.B) *生産終了 1 541675A ・SKML サイド (Ver.B) 4 541675B ・SKML リア (Ver.B) 2 541675E ・レンガ ボトムセット (Ver.B) 1 541675C ・・レンガ ボトムリア (Ver.B) 1 541675D ・・レンガ ボトムサイド (Ver.B) 2 40303002 541537 バッフルSKML 416x215 (Ver.B) * 1 10039086 541488Q バッフルステンガード L:390 t:20 * 1 12 50100140 000 541651 ログガード パイプ φ:15 L:430 1 13 60410000 541669 ロストル 目皿付(Ver.A) 生産中止→541881 1 50100110 541670 ・目皿(Ver.A) 1 定価 POS メーカー No. S/P No. 品 名 SCAN Magretty 3 MGRT03NCSCAN03A MGRT03NCSCAN03B R4.3.10 ※定価は輸出時のメーカーFOB価格/輸入時の為替変動により予告なく変更することがありますので、都度お問合せ下さい。 （現在） 数/台 対象機種 Margretty3 （税抜） 定価 POS メーカー No. S/P No. 品 名 50100109 541881 ロストル 目皿付(Ver.B) 1 50100109 541880 ・目皿(Ver.B) 1 14 ヒートシールド リアー/ボトム t:1/2 15 薪置き 1 16 17 灰受け皿ふた 1 18 トッププレート t:4 25030001 543511 BFドア 1 67403030 542483 BFドアガラス H188 1 541676 ソープストーン トップ 背面出用 1 541697 ソープストーン トップ 上出用 1 58030000 541678 オーブンタイル ソープストーン 220302 542470 ソープストーン サイド・BC キット 542609 ドアヒンジピン φ8ｘ48 ※パッキン類の定価は1ｍの価格です。 ※寸法表示の単位は、パッキン必要長：m、他は全てmm ※品名末尾に*の表示があるものは、別途パーツ図面をご用意しております。 ※"SKML"=耐火スカモレックスプレート、"VMCLT"=耐火ヴァーミキュライトプレート、"レンガ"=耐火レンガの略称
