テキスト内容
この資料から読み取れるテキストです。
1440
120
1
7
293
444(スライド管有効長)
860
371
6
5
3
2
4
※㈱ホクアイ製給排気管による寸法
45°
159
200
45°
974
110
110

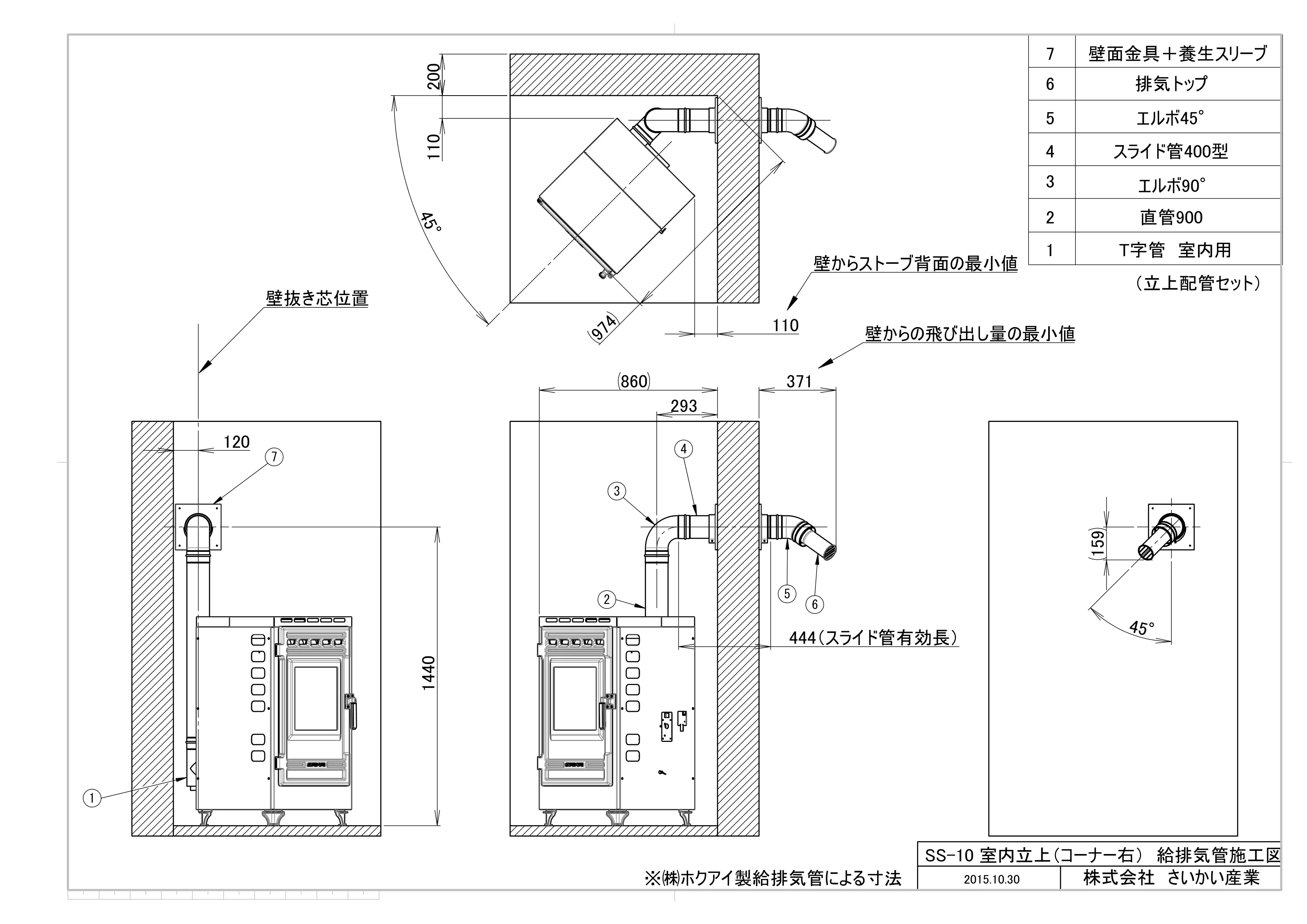

SS-10 室内立上(コーナー右) 給排気管施工図
株式会社 さいかい産業
2015.10.30
壁面金具+養生スリーブ
排気トップ
エルボ45°
スライド管400型
エルボ90°
直管900
T字管 室内用
7
6
5
4
3
2
1
壁からの飛び出し量の最小値
壁からストーブ背面の最小値
(立上配管セット)
壁抜き芯位置
