バーモントキャスティングス ENCORE NC6（2009年版）
図面

1ページの技術資料

この資料について

メーカー: バーモントキャスティングス
機種: ENCORE NC6（2009年版）
資料種別: 図面
ページ数: 1ページ

資料の内容

画像をクリックすると拡大できます。印刷する場合はPDF版をご利用ください。

テキスト内容

この資料から読み取れるテキストです。

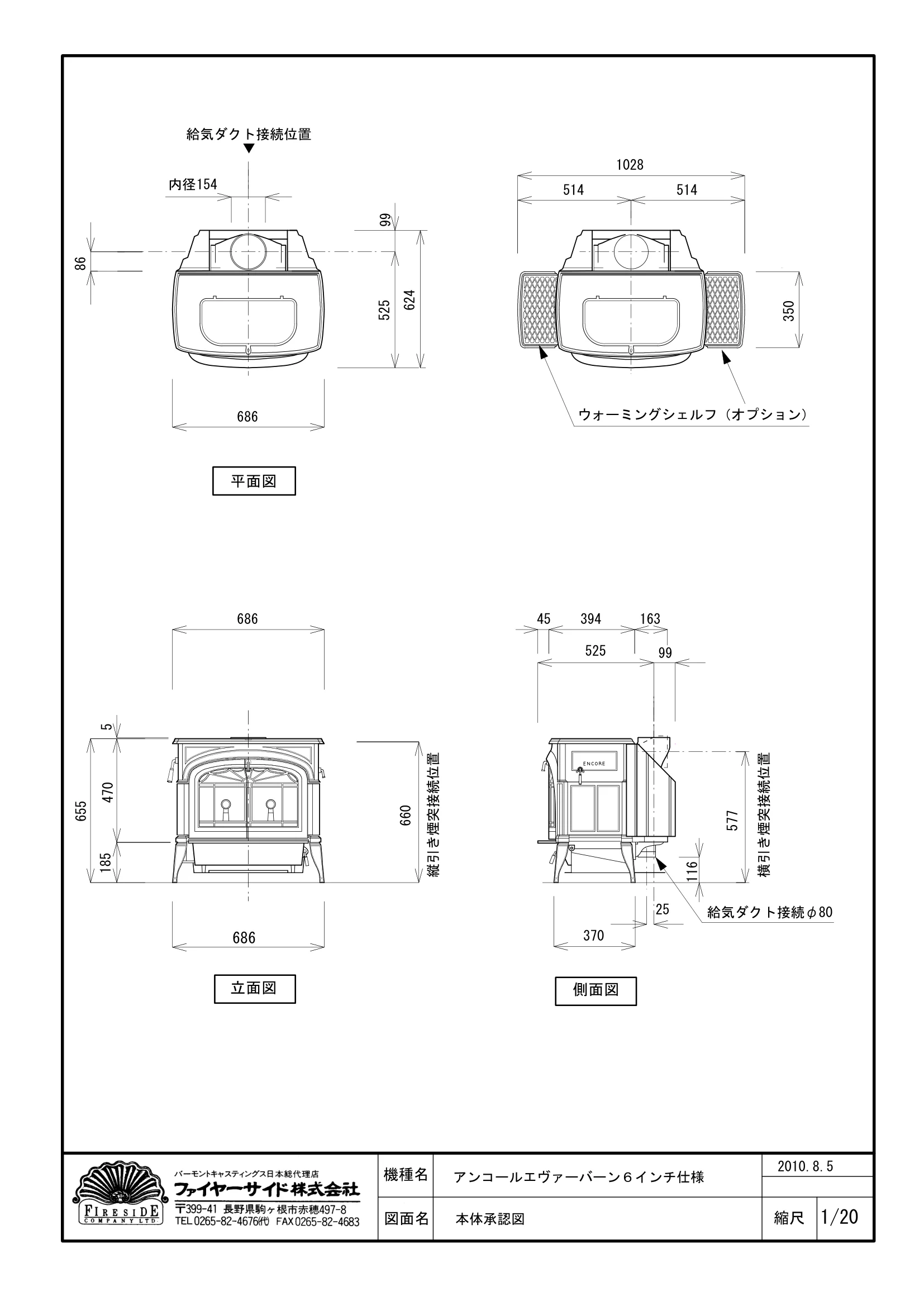

機種名図面名縮尺1/20 アンコールエヴァーバーン６インチ仕様本体承認図 2010.8.5 ウォーミングシェルフ（オプション） 686 縦引き煙突接続位置横引き煙突接続位置平面図立面図側面図給気ダクト接続φ80 686 99 525 655 660 525 45 394 163 370 577 686 514 514 1028 185 470 給気ダクト接続位置 ▼ 86 624 99 25 内径154 116 350 5

PDFをダウンロード

この資料の原本（PDF）をダウンロードできます。

図面をPDFで開く
