ASTROFLAM G1 DRAWING HS（2024年版）
技術資料

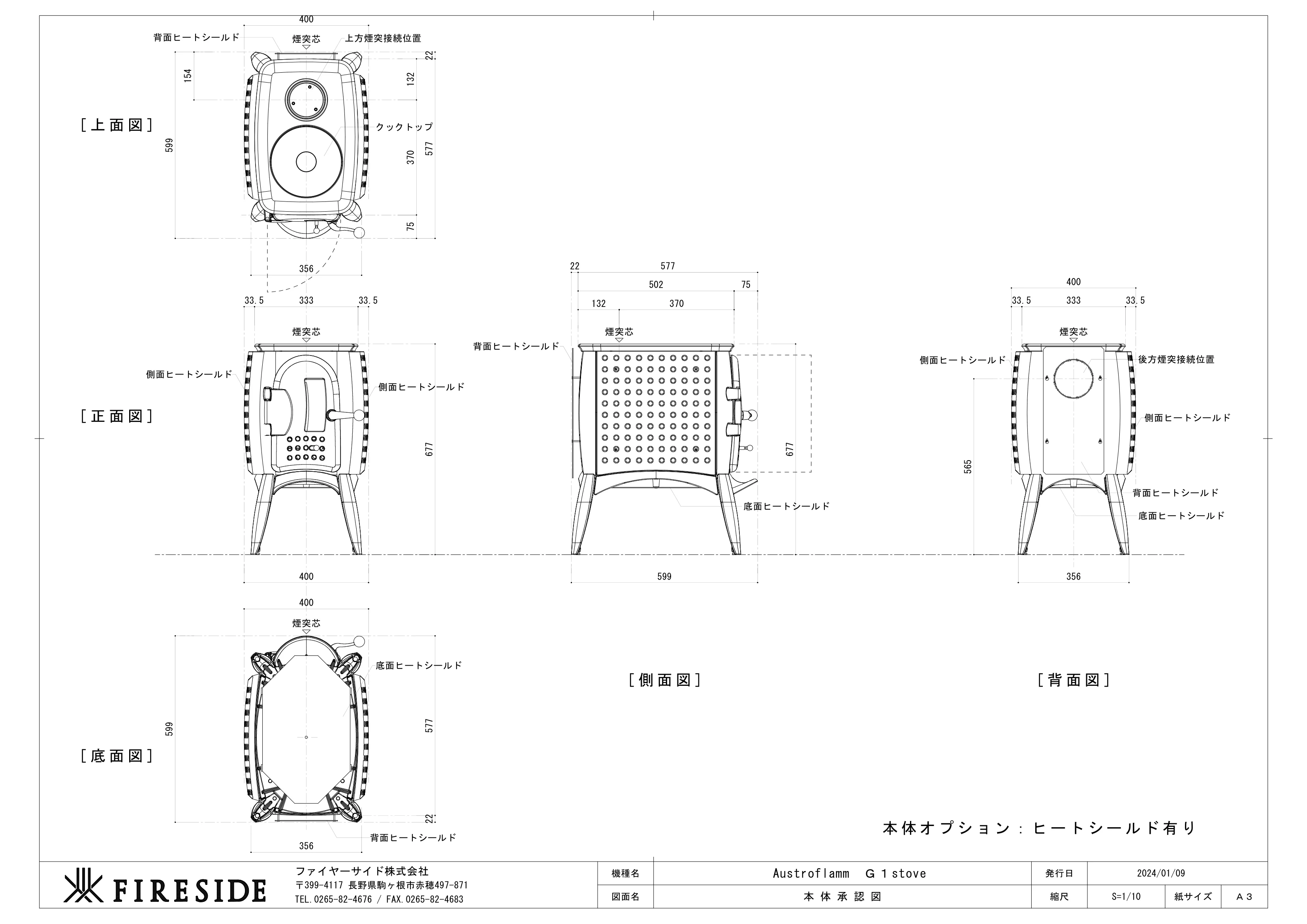

ファイヤーサイド株式会社 〒399-4117 長野県駒ヶ根市赤穂497-871 TEL.0265-82-4676 / FAX.0265-82-4683 機種名 図面名 本 体 承 認 図 発行日 縮尺 S=1/10 紙サイズ Ａ３ 2024/01/09 クックトップ ［上面図］ ［底面図］ Austroflamm　Ｇ１stove ［正面図］ 677 577 356 ［側面図］ 677 132 502 370 577 565 333 132 577 356 599 333 煙突芯 煙突芯 煙突芯 煙突芯 煙突芯 後方煙突接続位置 上方煙突接続位置 154 22 22 ［背面図］ 400 599 22 本体オプション：ヒートシールド有り 599 400 400 400 356 底面ヒートシールド 背面ヒートシールド 背面ヒートシールド 背面ヒートシールド 背面ヒートシールド 側面ヒートシールド 側面ヒートシールド 側面ヒートシールド 側面ヒートシールド 33.5 75 33.5 33.5 33.5 底面ヒートシールド 底面ヒートシールド 370 75
