ネクター MK2CB

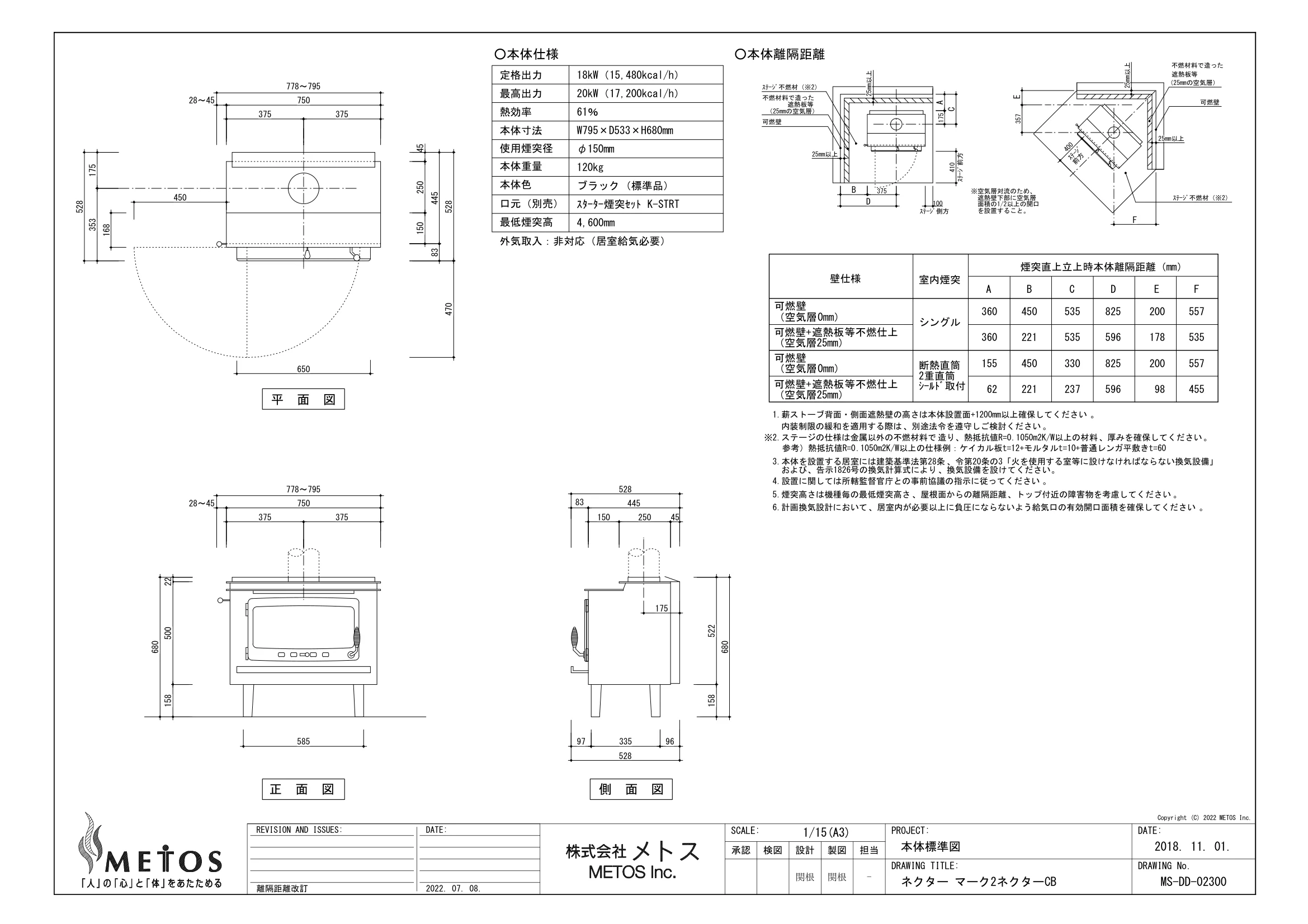

図面

平　面　図 正　面　図 側　面　図 375 375 750 175 650 158 500 22 680 158 522 680 28〜45 778〜795 45 250 150 445 528 83 528 353 375 375 750 28〜45 778〜795 45 250 150 83 445 528 96 335 97 528 585 175 168 470 450 E 壁仕様 煙突直上立上時本体離隔距離（mm） 360 ABCDEF 室内煙突 シングル 断熱直筒 2重直筒 ｼｰﾙﾄﾞ取付 ○本体離隔距離 535 450 360 221 535 155 330 450 221 62 237 825 596 825 596 200 557 178 535 200 557 98 455 357 ｽﾃｰｼﾞ 前方 3.本体を設置する居室には建築基準法第28条、令第20条の3「火を使用する室等に設けなければならない換気設備」 および、告示1826号の換気計算式により、換気設備を設けてください。 4.設置に関しては所轄監督官庁との事前協議の指示に従ってください。 ※2.ステージの仕様は金属以外の不燃材料で造り、熱抵抗値R=0.1050m2K/W以上の材料、厚みを確保してください。 参考）熱抵抗値R=0.1050m2K/W以上の仕様例：ケイカル板t=12+モルタルt=10+普通レンガ平敷きt=60 ｽﾃｰｼﾞ不燃材（※2） 375 BDAC 175 100 410 ｽﾃｰｼﾞ側方 ｽﾃｰｼﾞ前方 F 400 6.計画換気設計において、居室内が必要以上に負圧にならないよう給気口の有効開口面積を確保してください。 5.煙突高さは機種毎の最低煙突高さ、屋根面からの離隔距離、トップ付近の障害物を考慮してください。 外気取入：非対応（居室給気必要） ○本体仕様 定格出力 熱効率 本体寸法 本体重量 本体色 口元（別売） 最低煙突高 使用煙突径 18kW（15,480kcal/h） 61％ W795×D533×H680mm φ150mm 120kg ブラック（標準品） ｽﾀｰﾀｰ煙突ｾｯﾄ K-STRT 4,600mm 最高出力 20kW（17,200kcal/h） 可燃壁 （空気層0mm） 可燃壁+遮熱板等不燃仕上 （空気層25mm） 可燃壁 （空気層0mm） 可燃壁+遮熱板等不燃仕上 （空気層25mm） 遮熱板等 （25mmの空気層） 不燃材料で造った 可燃壁 25mm以上 25mm以上 ※空気層対流のため、 遮熱壁下部に空気層 面積の1/2以上の開口 を設置すること。 1.薪ストーブ背面・側面遮熱壁の高さは本体設置面+1200mm以上確保してください。 内装制限の緩和を適用する際は、別途法令を遵守しご検討ください。 遮熱板等 （25mmの空気層） 不燃材料で造った 可燃壁 25mm以上 25mm以上 ｽﾃｰｼﾞ不燃材（※2） SCALE: 承認 設計 検図 1/15(A3) 製図 DRAWING TITLE: 本体標準図 PROJECT: 担当 2018. 11. 01. DRAWING No. DATE: REVISION AND ISSUES: DATE: 関根 関根 Copyright (C) 2022 METOS Inc. 離隔距離改訂 2022. 07. 08. MS-DD-02300 ネクター マーク2ネクターCB -
