ネクター PECAN OVEN
図面

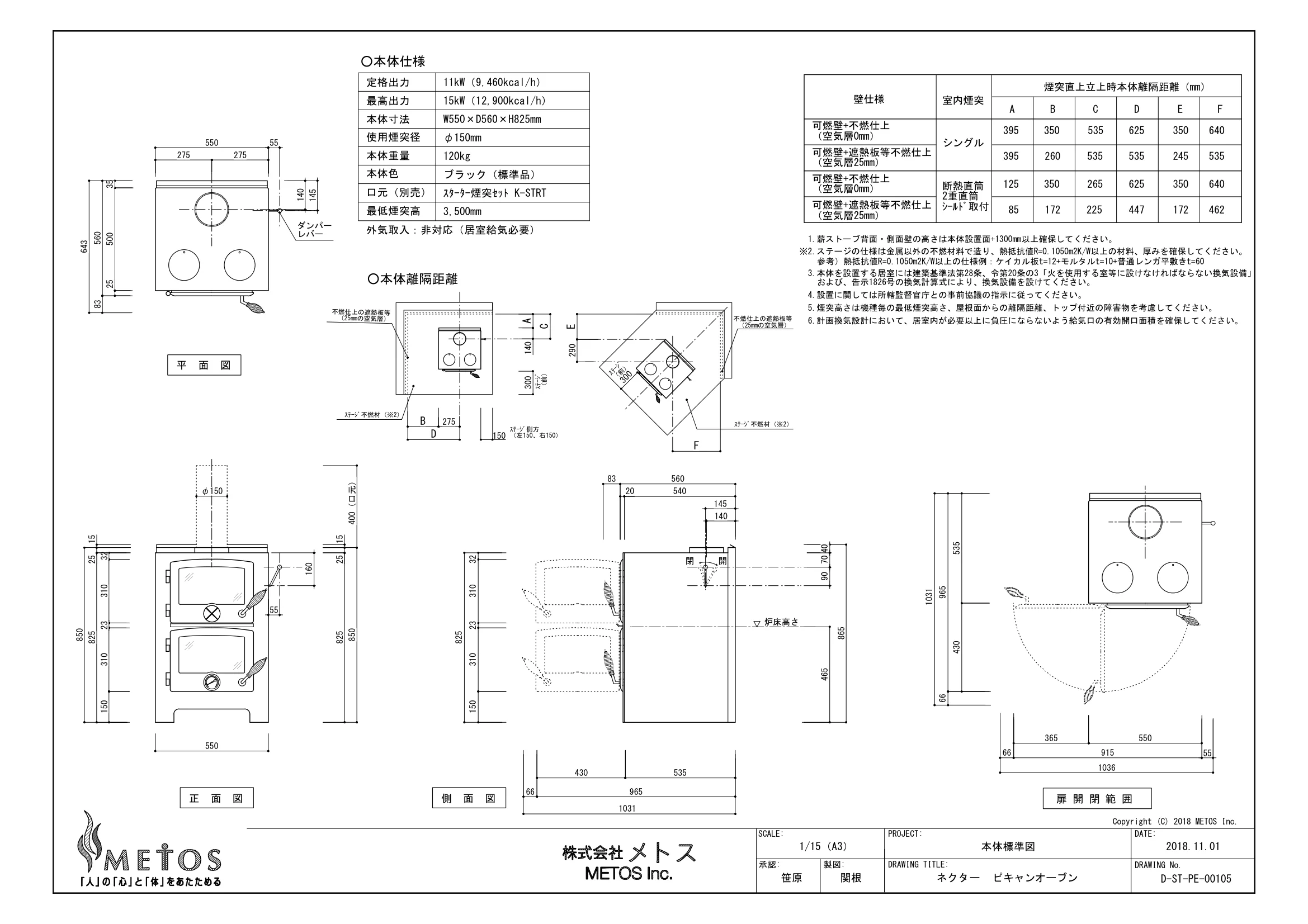

1/15（A3） SCALE: DRAWING TITLE: PROJECT: DRAWING No. DATE: 2018.11.01 本体標準図 ネクター　ピキャンオーブン 関根 笹原 製図: 承認: D-ST-PE-00105 Copyright (C) 2018 METOS Inc. 150 310 825 25 15 850 550 400（口元） 310 32 825 25 15 850 465 865 炉床高さ φ150 平　面　図 275 275 550 25 500 35 560 83 643 140 430 535 965 550 365 915 66 1031 66 1036 430 66 535 1031 310 23 310 150 32 825 540 20 560 83 965 140 正　面　図 側　面　図 扉 開 閉 範 囲 23 55 160 145 55 145 90 40 70 ダンパー レバー 閉開 55 壁仕様 煙突直上立上時本体離隔距離（mm） 395 ABCDEF 可燃壁+不燃仕上 （空気層0mm） 可燃壁+遮熱板等不燃仕上 （空気層25mm） 可燃壁+不燃仕上 （空気層0mm） 可燃壁+遮熱板等不燃仕上 （空気層25mm） 室内煙突 シングル 断熱直筒 2重直筒 ｼｰﾙﾄﾞ取付 535 350 395 260 535 125 265 350 172 85 225 625 535 625 447 350 640 245 535 350 640 172 462 1.薪ストーブ背面・側面壁の高さは本体設置面+1300mm以上確保してください。 3.本体を設置する居室には建築基準法第28条、令第20条の3「火を使用する室等に設けなければならない換気設備」 および、告示1826号の換気計算式により、換気設備を設けてください。 4.設置に関しては所轄監督官庁との事前協議の指示に従ってください。 ※2.ステージの仕様は金属以外の不燃材料で造り、熱抵抗値R=0.1050m2K/W以上の材料、厚みを確保してください。 参考）熱抵抗値R=0.1050m2K/W以上の仕様例：ケイカル板t=12+モルタルt=10+普通レンガ平敷きt=60 外気取入：非対応（居室給気必要） ○本体離隔距離 ｽﾃｰｼﾞ不燃材（※2） 275 BDAC 140 150 300 ｽﾃｰｼﾞ側方 （左150、右150） ｽﾃｰｼﾞ （前） 不燃仕上の遮熱板等 （25mmの空気層） FE 300 290 ｽﾃｰｼﾞ （前） 不燃仕上の遮熱板等 （25mmの空気層） ｽﾃｰｼﾞ不燃材（※2） ○本体仕様 定格出力 本体寸法 本体重量 本体色 口元（別売） 最低煙突高 使用煙突径 11kW（9,460kcal/h） W550×D560×H825mm φ150mm 120kg ブラック（標準品） ｽﾀｰﾀｰ煙突ｾｯﾄ K-STRT 3,500mm 最高出力 15kW（12,900kcal/h） 6.計画換気設計において、居室内が必要以上に負圧にならないよう給気口の有効開口面積を確保してください。 5.煙突高さは機種毎の最低煙突高さ、屋根面からの離隔距離、トップ付近の障害物を考慮してください。
